उत्पाद विवरण:
|
| स्लीविंग रेड्यूसर: | वीई5" | गियर अनुपात: | 37:1 |
|---|---|---|---|
| उत्पत्ति के प्लेस: | चीन | आवेदन: | पीवी सोलर ट्रैकिंग सिस्टम |
| क्षमता: | 40% | रंग: | के रूप में अनुरोध किया |
| गारंटी: | 10 वर्ष | प्रमाण पत्र: | आईएसओ 9 001, सीई |
| प्रमुखता देना: | VE5 वर्टिकल स्लीविंग ड्राइव,37 1 रेश्यो स्लीविंग ड्राइव गियरबॉक्स,VE5 इलेक्ट्रिक स्लीव ड्राइव |
||

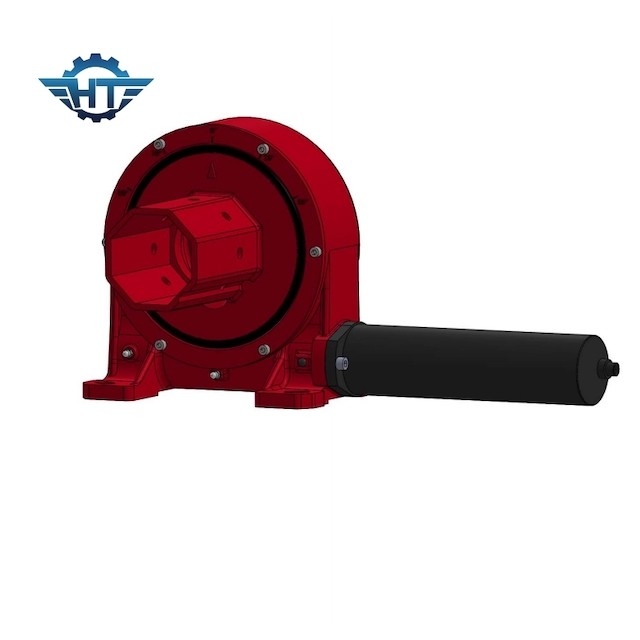

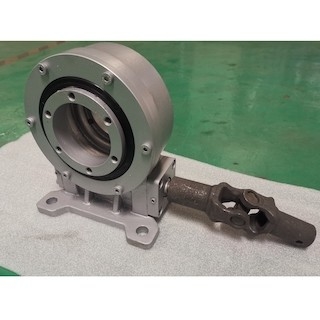

PV सोलर ट्रैकिंग सिस्टम के लिए गियर अनुपात 37:1 गियरबॉक्स के साथ वर्टिकल VE5 स्लीविंग ड्राइव
लिफाफा कृमि गियर विवरण
लिफाफा स्लीविंग ड्राइव एक नए प्रकार का रोटरी और ट्रांसमिशन उत्पाद है।इसे आमतौर पर स्लीविंग ड्राइव या स्लीविंग बेयरिंग कहा जाता है, जो आमतौर पर डबल एनवेलपिंग वर्म, गियर, हाउसिंग, मोटर और अन्य घटकों से बना होता है।चूंकि मुख्य घटक डबल लिफाफा वर्म हैं, यह गियर के साथ अधिक बारीकी से जाल कर सकता है और मल्टी टूथ संपर्क प्राप्त कर सकता है, इस प्रकार सटीकता और होल्डिंग पल टोक़ में सुधार करता है।वे एक साथ अक्षीय बलों, रेडियल बलों और पलटने वाले क्षणों का सामना कर सकते हैं।पारंपरिक रोटरी उत्पादों की तुलना में, नई स्लीविंग ड्राइव में आसान इंस्टॉलेशन, आसान रखरखाव और अधिक से अधिक इंस्टॉलेशन स्पेस की सुविधा है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
रखरखाव
स्लीविंग बेयरिंग मैकेनिकल स्लीविंग संरचना का एक महत्वपूर्ण घटक है।उच्च भार और कठोर वातावरण के तहत मशीन के उच्च दक्षता संचालन को बनाए रखने के लिए, स्लीविंग बेयरिंग का अच्छा प्रदर्शन इसकी महत्वपूर्ण बुनियादी गारंटी में से एक है।
टूट-फूट आम विफलताओं में से एक है।इसलिए, स्लीविंग बेयरिंग की पहनने की दर को कम करने के लिए, संबंधित स्नेहन कार्य करना आवश्यक है।
काम के माहौल के अनुसार स्लीविंग बेयरिंग को नियमित रूप से चिकनाई वाले ग्रीस से भरा जाना चाहिए।कारखाने में स्लीविंग ड्राइव को पर्याप्त रूप से ग्रीस किया गया है।बाद के चरण में, उपयोग की आवृत्ति के अनुसार ग्रीस को जोड़ा या बदला जाना चाहिए।विशेष कार्य वातावरण में, जैसे उष्णकटिबंधीय, उच्च आर्द्रता, धूल, बड़े तापमान परिवर्तन और निरंतर कार्य, स्नेहन चक्र को छोटा किया जाना चाहिए।इसमें ग्रीस डालते समय, इसे इस शर्त के तहत किया जाना चाहिए कि स्लीविंग बेयरिंग धीरे-धीरे घूमती है।जब सील से ग्रीस ओवरफ्लो हो जाता है, तो इसका मतलब है कि भरना पूरा हो गया है, और ओवरफ्लो होने वाला ग्रीस एक फिल्म बना देगा और सील के रूप में कार्य करेगा।
स्लीविंग बेयरिंग को लंबे समय तक रखने से पहले और बाद में नए ग्रीस से भरने की जरूरत होती है, और स्लीविंग बियरिंग को समान रूप से भरने के लिए धीरे-धीरे घुमाएं।
स्लीविंग बेयरिंग को लुब्रिकेट करने के लिए, न केवल विधियों और विधियों पर ध्यान देना चाहिए, बल्कि उपयुक्त प्रकार के चिकनाई वाले तेल के चयन पर भी ध्यान देना चाहिए।उदाहरण के लिए, ग्रीस की गुणवत्ता खराब और उम्र बढ़ने वाली है, और गलत स्नेहक का चयन स्लीविंग बेयरिंग के पहनने को बढ़ा देगा।
