उत्पाद विवरण:
|
| गियर अनुपात: | 51:1 | वर्म गियर बैकलैश: | 0.15° |
|---|---|---|---|
| रेटेड आउटपुट टॉर्क: | 7344 एनएम | टोर्क पकड़ना: | 60 kN.m |
| झुकाव टोक़: | 10 kN.m | क्षमता: | 40% |
| रंग: | के रूप में अनुरोध किया | शिपिंग तरीका: | समुद्र, वायु, रेलवे, एक्सप्रेस द्वारा |
| प्रमुखता देना: | डबल लिफाफा स्मॉल स्लीव ड्राइव,VE7 स्मॉल स्लीव ड्राइव,VE7 स्लीविंग रिंग ड्राइव |
||

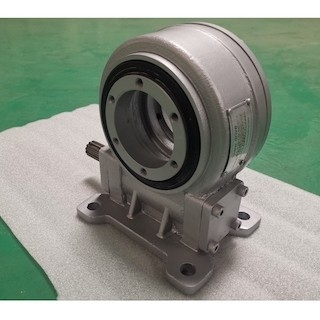

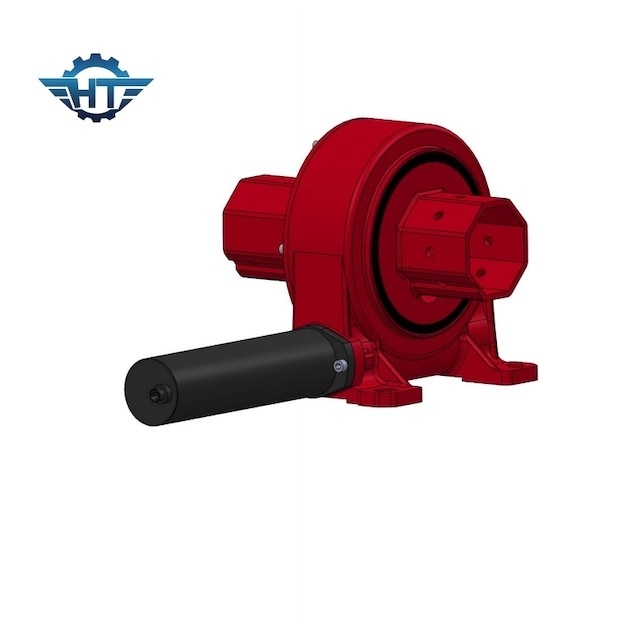

क्षैतिज सिंगल एक्सिस सोलर ट्रैकर्स के लिए VE7 डबल लिफाफा छोटी स्लीविंग ड्राइव
औद्योगिक उपयोग कीड़ा और गियर स्लीव ड्राइव विवरण:
स्लीविंग ड्राइव उच्च विश्वसनीयता का है, इसे 30 साल के फील्ड जीवन की गारंटी के लिए डिज़ाइन और परीक्षण किया गया है।इसलिए सभी कच्चे माल को सोलर ट्रैकिंग सिस्टम द्वारा आवश्यक मानकों को पूरा करना चाहिए।हम एक ही समय में उच्च गुणवत्ता, विश्वसनीय और कम लागत के उत्पादों को सुनिश्चित करने के लिए एक ध्वनि गुणवत्ता नियंत्रण लागू करते हैं।
स्लीविंग ड्राइव उच्च प्रदर्शन का है।यह गियरबॉक्स को जबरदस्त ताकत और शक्ति देने के लिए ऑवरग्लास वर्म तकनीक से संचालित है, अधिकतम उत्तरजीविता लोड-होल्डिंग के साथ-साथ दक्षता और सटीकता में वृद्धि करता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
स्लीविंग ड्राइव एप्लिकेशन में सोलर ट्रैकर्स, विंड टर्बाइन, एंटीना, सैटेलाइट, ट्रक क्रेन, मैन लिफ्ट्स, यूटिलिटी इक्विपमेंट, हाइड्रोलिक इक्विपमेंट अटैचमेंट, ऑयल टूल इक्विपमेंट, टायर हैंडलर, डिगर और ऑटोमोटिव लिफ्ट आदि शामिल हैं।
प्रश्नोत्तर:
सही स्विंग ड्राइव कैसे चुनें?
स्लीविंग ड्राइव के चयन और गणना में, हमें इस बात पर विचार करना चाहिए कि स्लीविंग बेयरिंग आमतौर पर उपयोग प्रक्रिया के दौरान अक्षीय बल एफए, रेडियल बल फ्र और पलटने वाले पल एम की संयुक्त क्रिया को सहन करता है।विभिन्न अनुप्रयोगों के लिए, मुख्य इंजन के कार्य मोड और विभिन्न संरचनात्मक रूपों के कारण, उपरोक्त तीन भारों का संयोजन बदल जाएगा, कभी-कभी यह दो भारों की संयुक्त क्रिया हो सकती है, और कभी-कभी यह केवल एकमात्र क्रिया हो सकती है एक भार।
स्लीविंग बियरिंग्स के लिए दो प्रकार की स्थापना विधियाँ हैं: सीट प्रकार की स्थापना और निलंबन प्रकार की स्थापना।
उत्पाद के नमूनों द्वारा प्रदान की गई जानकारी के अनुसार, स्थैतिक असर क्षमता वक्र का उपयोग स्लीविंग बेयरिंग के चयन और गणना पद्धति के अनुसार प्रारंभिक रूप से स्लीविंग बियरिंग का चयन करने के लिए किया जा सकता है, और फिर हमारी कंपनी के तकनीकी विभाग से पुष्टि करें।हम अपनी कंपनी को स्लीविंग बियरिंग्स के आवेदन पर प्रासंगिक जानकारी भी प्रदान कर सकते हैं, और हमारी कंपनी उन्हें डिजाइन और चयन करेगी।
