उत्पाद विवरण:
|
| प्रकार: | कृमि पहिया तंत्र | सामग्री: | 42CrMo या 50Mn |
|---|---|---|---|
| आवेदन: | फ्रेस्नेल केंद्रित सौर स्टेशन | गारंटी: | 10 वर्ष |
| रंग: | चमकीला भूरा | वारंटी अवधि: | 10 वर्ष |
| मोटर: | 24 वी डीसी | परिवहन: | हवाई, समुद्र, रेलवे, एक्सप्रेस द्वारा |
| प्रमुखता देना: | लिफाफा वर्म गियर स्लीविंग ड्राइव,स्लीविंग ड्राइव गियरबॉक्स 5 ",फ्रेस्नेल केंद्रित वर्म स्लीविंग ड्राइव |
||

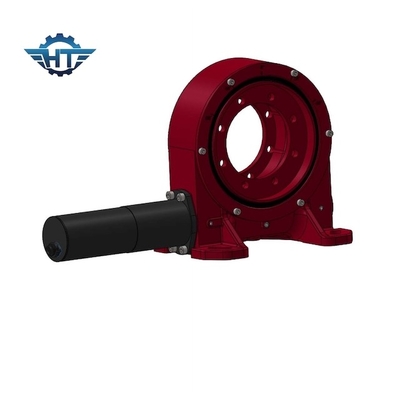

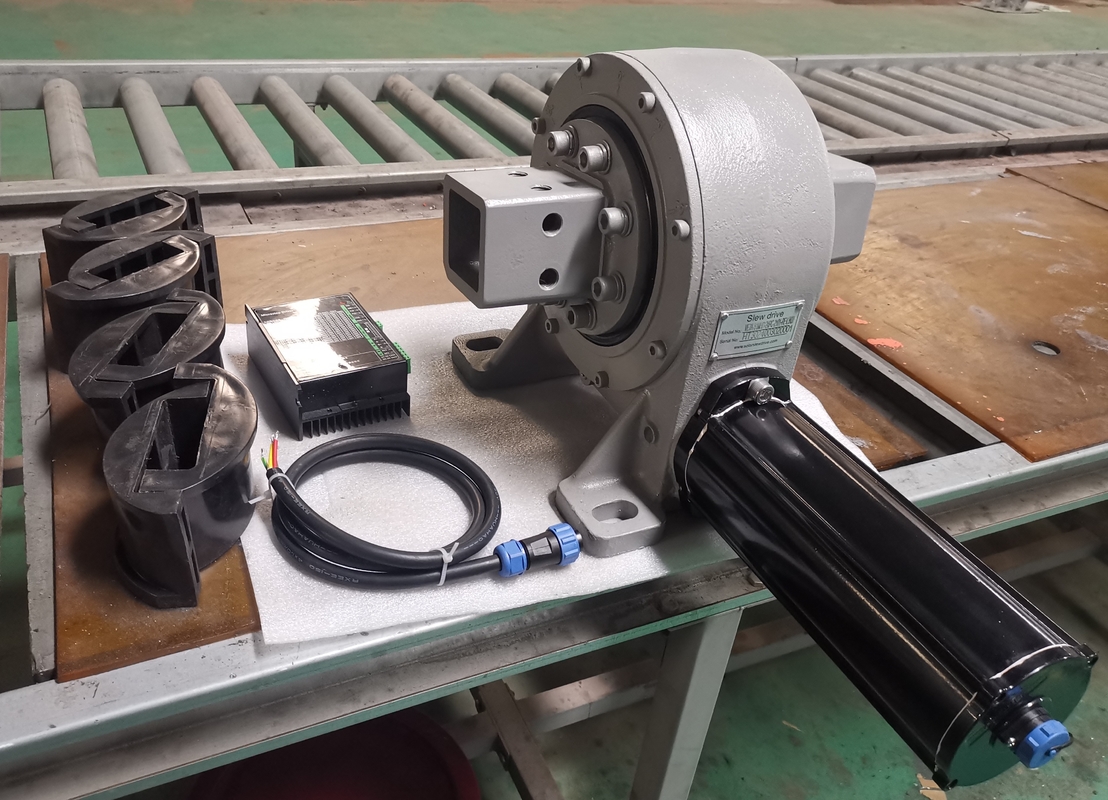

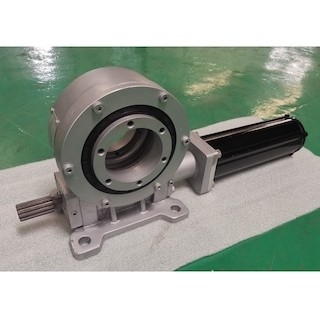

सौर ट्रैकिंग सिस्टम के लिए Nema23 के साथ VE7 सिंगल एक्सिस वर्म गियर स्लीविंग बियरिंग्स
वर्म गियर स्लीविंग बियरिंग्स विवरण:
फ्रेस्नेल केंद्रित सौर ऊर्जा स्टेशन एक प्रकार का सीएसपी सौर ट्रैकिंग सिस्टम है।कार्य सिद्धांत गर्त प्रकार के फोटोथर्मल बिजली उत्पादन के समान है, सिवाय इसके कि दर्पण के बजाय फ्रेस्नेल संरचना कंडेनसर का उपयोग किया जाता है।यह इसे अपेक्षाकृत सस्ता बनाता है, लेकिन दक्षता तदनुसार कम हो जाती है।
क्योंकि इस तरह की प्रणाली में केवल कुछ ही बार ध्यान केंद्रित किया जाता है, गर्म जल वाष्प की गुणवत्ता अधिक नहीं होती है, जिससे पूरे सिस्टम की वार्षिक बिजली उत्पादन क्षमता केवल 10% तक पहुंच सकती है;लेकिन प्रणाली की सरल संरचना और भाप उत्पन्न करने के लिए गर्मी हस्तांतरण माध्यम के प्रत्यक्ष उपयोग के कारण, इसके निर्माण और रखरखाव की लागत भी अपेक्षाकृत कम है।
लिफाफा वर्म गियर स्लीव ड्राइव विशेषताएं
1. 360° . घुमाएं
2. ड्राइविंग मोटर को बाईं या दाईं ओर कनेक्ट करें
3. कारखाने से पहले तेल भरा गया था
4. सरल स्थापना और तर्कसंगत स्थान उपयोग
5. सेल्फ लॉकिंग वर्म गियर
6. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
7. उच्च बैकहोल्डिंग टोक़, लंबवत स्थापना के लिए उपयुक्त
8. कम रखरखाव
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
सौर ऊर्जा संयंत्र पर ध्यान केंद्रित करने वाला परवलयिक कलेक्टर
उत्तर-दक्षिण क्षैतिज अक्ष डिजाइन को अपनाने, कलेक्टर गर्मी लाभ में प्रभावी ढंग से सुधार करता है।अल्ट्रालिमिट यांत्रिक संरचना डिजाइन, कलेक्टर हवा की गति 7m / s प्राप्त कर सकता है, ट्रैकिंग परिशुद्धता 0.1 डिग्री है;किसी भी राज्य में हवा की गति 20m/s, कलेक्टर क्षतिग्रस्त नहीं है।राज्य की रक्षा करना बंद करो, नीचे हवा की गति 32m/s, कलेक्टर क्षतिग्रस्त नहीं है।
