उत्पाद विवरण:
|
| आदर्श: | वीई9 | स्व ताला: | हां |
|---|---|---|---|
| प्रमाणपत्र: | आईएसओ 9 001, सीई | गारंटी: | 5~10 साल |
| सामग्री: | 50Mn, 42CrMo | आवेदन पत्र: | ओपन फील्ड सोलर ट्रैकर्स |
| रंग: | के रूप में अनुरोध किया | शुद्धता: | 0.1 |
| प्रमुखता देना: | वर्म वर्टिकल स्लीविंग ड्राइव,9 इंच वर्टिकल स्लीविंग ड्राइव,ओपन फील्ड सोलर ट्रैकर्स स्लीविंग ड्राइव |
||

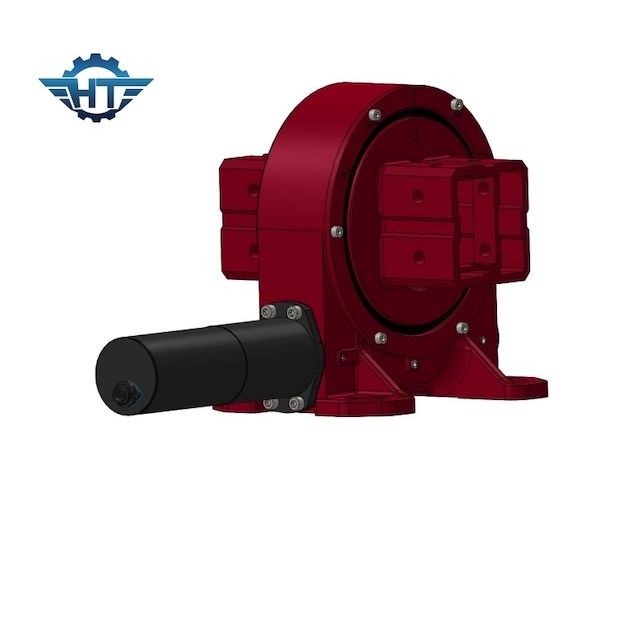

ओपन फील्ड सोलर ट्रैकर्स के लिए 9 इंच वर्टिकल स्लीविंग ड्राइव वर्म ड्राइव स्लीव रिंग
सिंगल एक्सिस स्लीविंग ड्राइव विवरण
रेडियल लोड: स्लीविंग बेयरिंग की धुरी पर लंबवत लोड करें
अक्षीय भार: स्लीविंग बेयरिंग की धुरी के समानांतर लोड करें
होल्डिंग टॉर्क: यह रिवर्स टॉर्क है। जब ड्राइव रिवर्स रोटेट हो रही हो, और पार्ट्स नहीं हो रहे हों
क्षतिग्रस्त, प्राप्त अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है।
सेल्फ-लॉकिंग: केवल लोड होने पर, स्लीविंग ड्राइव रिवर्स रोटेट करने में सक्षम नहीं होता है और इसलिए इसे सेल्फलॉकिंग कहा जाता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| आदर्श | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
सिंगल एक्सिस स्लीविंग ड्राइव विशेषताएं
सिंगल एक्सिस स्लीविंग ड्राइव एक ड्राइविंग पावर स्रोत के साथ एकीकृत एक कमी संचरण तंत्र है।रोटेशन एक ही अक्ष में हो सकता है, या एक साथ कई अक्षों में हो सकता है।यह एक सामान्य प्रयोजन में कमी संचरण तंत्र है जो एक ही समय में रोटेशन, मंदी, और एक सरल संरचना और सुविधाजनक निर्माण और रखरखाव के कार्यों को एकीकृत करता है।
सिंगल एक्सिस स्लीविंग ड्राइव एप्लीकेशन
फ्लैट सिंगल एक्सिस ट्रैकिंग सिस्टम
फ्लैट सिंगल-एक्सिस ट्रैकिंग सिस्टम बाजार पर सबसे व्यापक रूप से इस्तेमाल किया जाने वाला ट्रैकिंग सिस्टम है, जिसे एनएस-एक्सिस फ्लैट सिंगल-एक्सिस ट्रैकिंग सिस्टम (यानी, उत्तर-दक्षिण दिशा में रोटेशन एक्सिस स्थापित किया गया है) में उप-विभाजित किया जा सकता है। ईडब्ल्यू-अक्ष फ्लैट सिंगल-अक्ष ट्रैकिंग सिस्टम (यानी रोटेशन अक्ष)।पूर्व-पश्चिम दिशा में स्थापित)।उनमें से, एनएस-अक्ष फ्लैट सिंगल-अक्ष ट्रैकिंग सिस्टम सबसे व्यापक रूप से उपयोग किया जाता है।
एनएस-अक्ष क्षैतिज एकल-अक्ष ट्रैकिंग प्रणाली के लिए, उच्च अक्षांश वाले क्षेत्रों के अनुकूल होने के लिए, एक झुकाव कोण के साथ एक फ्लैट एकल-अक्ष ट्रैकिंग प्रणाली विकसित की गई है।
