| Brand Name: | HANGTUO |
| Model Number: | वीई5" |
| MOQ: | 1 पीसी |
| कीमत: | 145~226 USD/PC |
| Delivery Time: | 15 ~ 30 दिन |

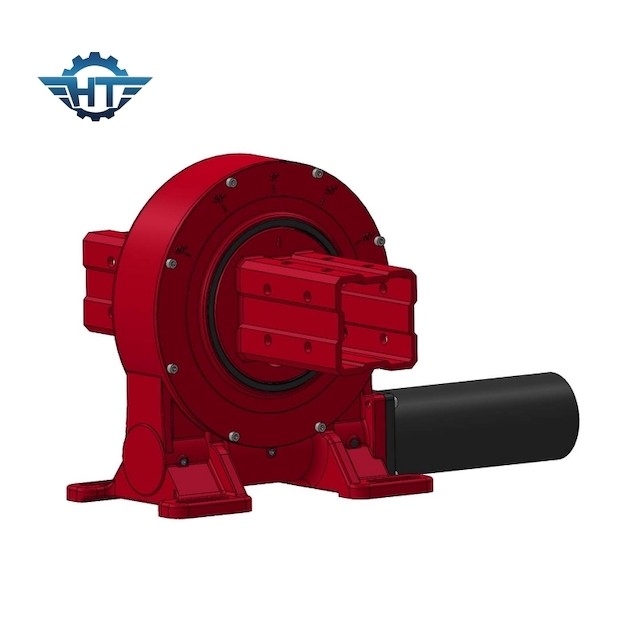

IP66 VE5 24VDC वर्टिकल सिंगल एक्सिस स्लीव ड्राइव वियर-रेसिस्टेंट 25 इंच
वर्टिकल सिंगल एक्सिस स्लीव ड्राइव सर्विस
- ग्राहक हमारे पहले से डिज़ाइन किए गए स्लीविंग ड्राइव कनेक्ट के अनुसार मोटर चुन सकते हैं
आयाम।
- हम ग्राहक के मोटर कनेक्ट आयाम के अनुसार कनेक्शन आयाम को अनुकूलित कर सकते हैं।
- हम हाइड्रोलिक मोटर, डीसी मोटर, एसी मोटर, स्टेपर या सर्वो मोटर के साथ पूरे हिस्से प्रदान करने में मदद कर सकते हैं।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| आदर्श | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
वर्टिकल सिंगल एक्सिस स्लीव ड्राइव विशेषताएं
स्लीविंग बेयरिंग और कुंडलाकार वर्म संरचना के उपयोग के कारण, सौर ट्रैकिंग रोटरी ड्राइव डिवाइस मल्टी-टूथ संपर्क प्राप्त कर सकता है, इसमें बड़े ट्रांसमिशन टॉर्क और स्थिर संचालन की विशेषताएं हैं;यह बड़े रेडियल और अक्षीय भार और मजबूत उलट का सामना कर सकता है।घरेलू और विदेशी ग्राहकों द्वारा सौर फोटोवोल्टिक बिजली उत्पादन ट्रैकिंग सिस्टम और अन्य नई ऊर्जा उद्योगों में टोक़ (एंटी-विंड रेजिस्टेंस) का व्यापक रूप से उपयोग किया जा रहा है।उत्पादों में वर्तमान में 9 मॉडल हैं जो 3 इंच व्यास से लेकर 25 इंच व्यास तक और 60 से अधिक किस्में हैं, जो फोटोवोल्टिक, फोटोइलेक्ट्रिक, फोटोथर्मल साधारण और सटीक ट्रैकिंग के विभिन्न रूपों की जरूरतों को पूरा कर सकते हैं।
अनुप्रयोग
1. फ्लैट सिंगल एक्सिस लिंकेज के लिए SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21।इस प्रकार की प्रणाली 30 डिग्री से नीचे के अक्षांशों और 12 डिग्री से कम जमीनी ढलानों के लिए उपयुक्त है।
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 ओब्लिक सिंगल एक्सिस लिंकेज के लिए स्लीविंग ड्राइव।इस तरह का यह सिस्टम मध्यम से उच्च अक्षांशों के लिए उपयुक्त है, जमीन को लगभग समतल होना चाहिए।
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, VE9 ओब्लिक सिंगल-एक्सिस यूनिट के लिए स्लीविंग ड्राइव।इस प्रकार की प्रणाली मध्यम से उच्च अक्षांशों के लिए उपयुक्त है।
4. दोहरी सौर ट्रैकिंग प्रणाली के लिए एसडीई1, एसडीई3, एसडीई5, एसडीई7, एसडीई9, एसडीई12, एसडीई17, एसडीई21 स्लीविंग ड्राइव।इस प्रकार की प्रणालियाँ सभी प्रकार की भू-आकृतियों के लिए उपयुक्त हैं।
