उत्पाद विवरण:
|
| सामग्री: | क्यूटी | आदर्श: | एसडीई7" |
|---|---|---|---|
| गियर अनुपात: | 57:1 | सेल्फ लॉकिंग: | हां |
| रेटेड आउटपुट टॉर्क: | 2000 एनएम | टोर्क पकड़ना: | 13500 एनएम |
| झुकाव टोक़: | 13200 एनएम | शुद्धता: | 0.15 डिग्री सेल्सियस |
| प्रमुखता देना: | क्यूटी डुअल एक्सिस स्लीव ड्राइव,0.15 ° डुअल एक्सिस स्लीव ड्राइव,बैकलैश डुअल एक्सिस स्लीव ड्राइव |
||

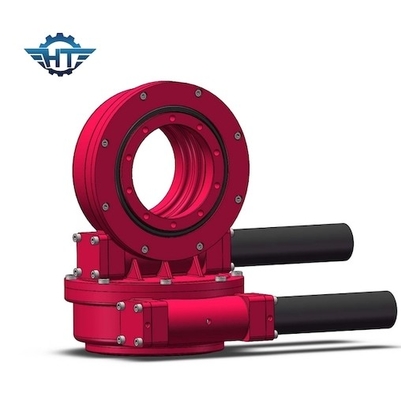

सोलर ट्रैकिंग सिस्टम के लिए हाई होल्डिंग टॉर्क डुअल एक्सिस स्लीव ड्राइव
डुअल एक्सिस स्लीव ड्राइव विवरण
रेडियल लोड: स्लीविंग बेयरिंग की धुरी पर लंबवत लोड करें
अक्षीय भार: स्लीविंग बेयरिंग की धुरी के समानांतर लोड करें
होल्डिंग टॉर्क: यह रिवर्स टॉर्क है। जब ड्राइव रिवर्स रोटेट हो रही हो, और पार्ट्स नहीं हो रहे हों
क्षतिग्रस्त, प्राप्त अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है।
सेल्फ-लॉकिंग: केवल लोड होने पर, स्लीविंग ड्राइव रिवर्स रोटेट करने में सक्षम नहीं होता है और इसलिए इसे सेल्फलॉकिंग कहा जाता है।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| आदर्श | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
डुअल एक्सिस स्लीव ड्राइव उत्पाद
ड्यूल एक्सिस स्लीव ड्राइव्स ड्यूल एक्सिस सोलर ट्रैकिंग अनुप्रयोगों में सही समाधान हैं।डुअल एक्सिस स्लीव ड्राइव में स्लीव ड्राइव के साथ तीन प्रकार के समाधान हैं:
सामान्य तौर पर, आसान ब्रैकेट संरचना के लिए, sde स्लीव ड्राइव सही समाधान होगा, लेकिन अन्य दो भी बहुत लोकप्रिय हैं।
दो क्षैतिज ट्रैकिंग स्लीव ड्राइव
एक हॉरिजॉन्टल ट्रैकिंग स्लीव ड्राइव और एक वर्टिकल ट्रैकिंग स्लीव ड्राइव
डुअल एक्सिस स्लीव ड्राइव एप्लीकेशन
स्लीविंग ड्राइव डिवाइस का उपयोग किसी भी अवसर पर किया जा सकता है जहां गति परिवर्तन की आवश्यकता के साथ ही पूर्ण-चक्र रोटेशन की आवश्यकता होती है।जब बड़े टोक़ के पावर ट्रांसमिशन, उच्च परिशुद्धता के आंदोलन संचरण, या तंत्र की पसंद के लिए एक कॉम्पैक्ट बॉडी संरचना और उच्च अखंडता की आवश्यकता होती है, तो स्लीविंग ड्राइव डिवाइस समाधान होते हैं।
अधिक सामान्य अनुप्रयोग आमतौर पर इंजीनियरिंग और निर्माण मशीनरी की पूर्ण-चक्र रोटरी संरचना, साथ ही साथ सौर ऊर्जा, पवन ऊर्जा और विभिन्न दीर्घकालिक स्वचालित ट्रैकिंग मशीनरी हैं।डिजिटल नियंत्रण करना आसान है, इसलिए औद्योगिक रोबोट के क्षेत्र में इसके कई अनुप्रयोग हैं।
