उत्पाद विवरण:
|
| सामग्री: | कच्चा लोहा | नमूना: | SDE3" |
|---|---|---|---|
| आकार: | 3-25 इंच | छिद्र का आकार: | 100-800 मिमी |
| गियर विकल्प: | बाहरी गियर्स | गारंटी: | ५ साल |
| ओईएम: | उपलब्ध | घूर्णन प्रकार: | दोहरी धुरी |
| प्रमुखता देना: | स्मॉल डुअल एक्सिस स्लीव गियर ड्राइव,25 इंच डुअल एक्सिस स्लीव ड्राइव,एसडीई 3 "डुअल एक्सिस स्लीव ड्राइव |
||

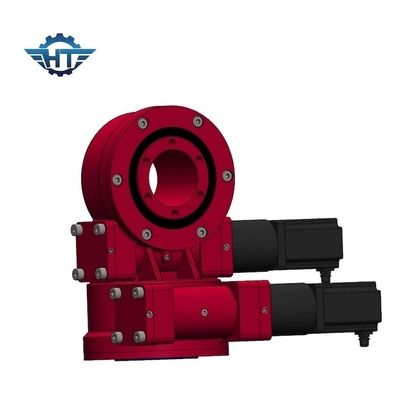

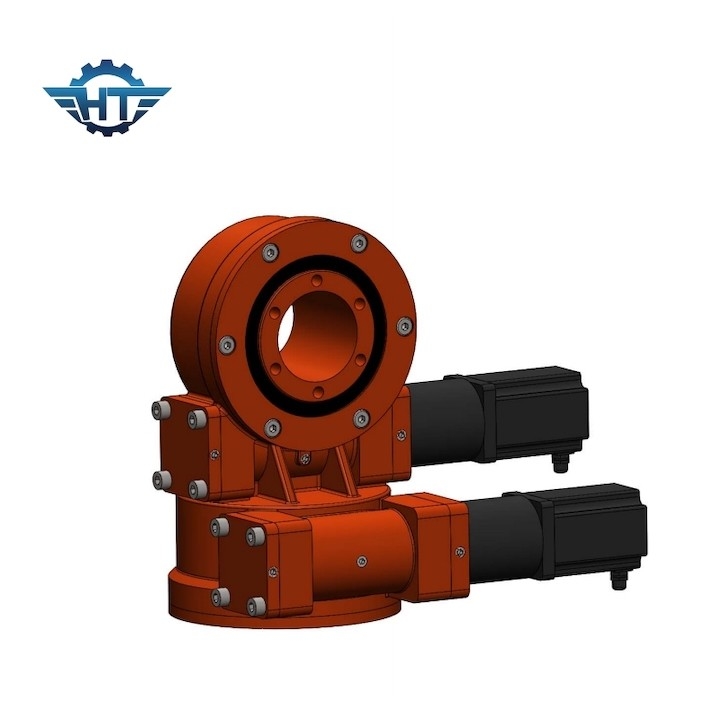

सन ट्रैकिंग पैनल प्रोजेक्ट के लिए स्मॉल ड्यूल एक्सिस स्लीव गियर एनक्लोज्ड हाउसिंग
स्लीव गियर विवरण
हैंगटुओ के स्लीविंग ड्राइव गियरिंग के एकल चरण में एक बड़ा गियर अनुपात प्रदान करते हैं, वजन बनाम प्रदर्शन के लिए अनुकूलित।वॉर्म्स और गियर्स को एक लो-प्रोफाइल, सेल्फ-रिटेनिंग और रेडी-टू-इंस्टॉल हाउसिंग में असेंबल किया जाता है, जिससे उत्पाद को सभी अक्षीय और रेडियल बलों पर प्रतिक्रिया करने में मदद मिलती है, और परिणामस्वरूप सबसे चुनौतीपूर्ण अनुप्रयोगों में झुकाव वाले क्षण बनते हैं।इन उच्च-अनुकूलनीय उत्पादों में मजबूत आघात प्रतिरोध, लंबे समय तक चलने वाला प्रदर्शन, सुचारू घुमाव, बियरिंग सुरक्षा और सीलबंद ड्राइव विकल्प भी शामिल हैं।सभी तकनीकी लाभ, उद्योग-अग्रणी गुणवत्ता मानकों के साथ मिलकर, Hangtuo उत्पादों को प्रदर्शन-महत्वपूर्ण, भारी शुल्क वाले अनुप्रयोगों के लिए आदर्श उम्मीदवार बनाते हैं।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टोक़ (एनएम) |
झुका हुआ टोक़ (केएन.एम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
वर्किंग टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 56 किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 492 किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 705 किग्रा |
स्लीव ड्राइव कार्य सिद्धांत
कीड़ा मोटर द्वारा संचालित होता है, जो आवास में तय किए गए निकला हुआ किनारा के माध्यम से टॉर्क को घुमाने और आउटपुट करने के लिए स्लीविंग ड्राइव को चलाता है।वर्म गियर ड्राइव के रिवर्स सेल्फ-लॉकिंग विशेषताओं के कारण स्लीविंग ड्राइव में रिवर्स सेल्फ-लॉकिंग है।
प्रमुख विशेषताऐं
1. स्थिर
2. उच्च परिशुद्धता
3. उत्कृष्ट प्रदर्शन
