उत्पाद विवरण:
|
| गियर अनुपात: | 31:1 | टाइप: | संलग्न करना |
|---|---|---|---|
| आवेदन पत्र: | पीवी ट्रैकिंग सिस्टम | चालक: | हाइड्रोलिक मोटर |
| आईपी ग्रेड: | IP66 | रंग: | के रूप में अनुरोध किया |
| दक्षता: | 40% | प्रतिक्रिया: | 0.1 डिग्री |
| प्रमुखता देना: | एसई वर्म गियर स्लीव ड्राइव,सिंगल एक्सिस स्मॉल गियर स्लीव ड्राइव,हाई एक्यूरेसी पीवी गियर स्लीव ड्राइव |
||

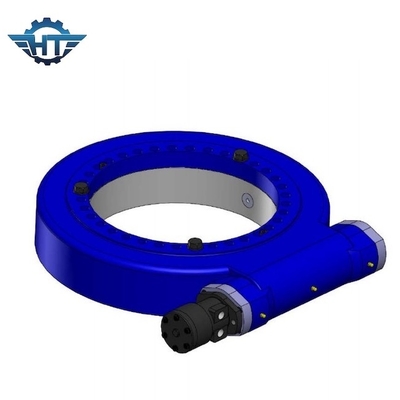

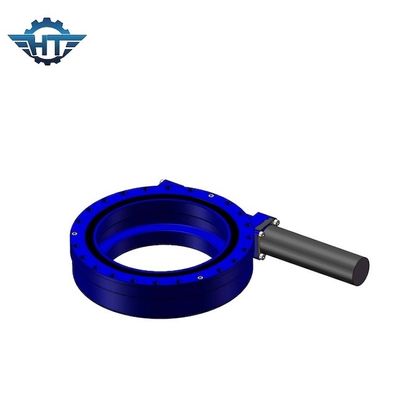

उच्च सटीकता पीवी ट्रैकिंग सिस्टम के लिए एसई वर्म गियर सिंगल एक्सिस स्मॉल स्लीव ड्राइव
स्मॉल स्लीव ड्राइव विवरण
सोलर ट्रैकर में चिकनी, धीमी और मजबूत गति होनी चाहिए।ट्रैकर में उच्च स्थिति सटीकता और उच्च स्तर की विश्वसनीयता होनी चाहिए।इन आवश्यकताओं को विशेष रूप से डिज़ाइन किए गए ड्राइवरों द्वारा प्राप्त किया जा सकता है जिन्हें स्लीविंग ड्राइवर्स के रूप में जाना जाता है।
सटीकता: 0.1 डिग्री
उपलब्ध: 3 इंच - 12 इंच
क्षैतिज स्थापना
यह सलाह दी जाती है कि बेहतर सुरक्षा के लिए सौर अनुप्रयोगों में एज़िमथ अक्ष पर स्लीविंग ड्राइव को उल्टा माउंट करें और एलिवेशन अक्ष के लिए सुरक्षा जोड़ें।अन्य अनुप्रयोगों के लिए, बढ़ते निर्देश सुरक्षा स्तर के मूल्यांकन पर आधारित होंगे और यह बेहतर सुरक्षा के लिए बेहतर होगा।
लंबवत स्थापना
यह सलाह दी जाती है कि बेहतर सुरक्षा के लिए सौर अनुप्रयोगों में संलग्न आरेखण को संदर्भित करते हुए स्लीविंग ड्राइव को माउंट करें।अन्य अनुप्रयोगों के लिए, बढ़ते निर्देश सुरक्षा स्तर के मूल्यांकन पर आधारित होंगे और यह बेहतर सुरक्षा के लिए बेहतर होगा।
एसई श्रृंखला के प्रदर्शन पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुका हुआ टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल भार | क्षमता | शुद्धता | स्व ताला | वज़न |
| एनएम | एनएम | एनएम | के.एन. | के.एन. | डिग्री | हाँ | किलोग्राम | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | हाँ | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | हाँ | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | हाँ | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | हाँ | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 182 |
विशेषताएँ
1. स्लीविंग बेयरिंग को इसके मुख्य घटक के रूप में अपनाकर, स्लीविंग ड्राइव अक्षीय बल, रेडियल बल और झुकाव क्षण को एक साथ सहन कर सकता है।
2. स्लीविंग ड्राइव को व्यापक रूप से मॉड्यूलर ट्रेलरों, सभी प्रकार के क्रेन, एरियल वर्किंग प्लेटफॉर्म, सोलर ट्रैकिंग सिस्टम और पवन ऊर्जा प्रणालियों में लागू किया जाता है।
3. इलेक्ट्रिक और प्लैनेटरी गियरबॉक्स को ग्राहक की आवश्यकता के अनुसार डिजाइन किया जा सकता है।
4. स्लीविंग ड्राइव में सुविधाओं में जगह बचाने, कॉम्पैक्ट डिज़ाइन में अधिकतम भार क्षमता, व्यापक जीवनकाल, कम रखरखाव लागत आदि का लाभ है।
संरचना चित्र
1. आवास का आधार
2. स्लीविंग रिंग
3. रेसवे
4. सील
5. शीर्ष प्लेट
6. ड्राइव (हाइड्रोलिक मोटर / इलेक्ट्रॉनिक मोटर)
7. मोटर एडॉप्टर
8. ओ-रिंग
9. इनपुट होल
10. दस्ता मोटर के विपरीत
11. एंड कैप
12. आवरण
13. एनकोडर
