उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | SDE7" |
|---|---|---|---|
| गियर अनुपात: | 57:1 | रेटेड आउटपुट टॉर्क: | 2000 एनएम |
| टोर्क पकड़ना: | 13500 एनएम | झुका हुआ टोक़: | 13200 एनएम |
| क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
| अक्षीय भार: | 34 केएन | रेडियल भार: | 58 केएन |
| प्रमुखता देना: | डुअल एक्सिस स्मॉल स्लीव ड्राइव 24VDC,ब्रश्ड मोटर स्मॉल स्लीव ड्राइव,2000 Nm स्मॉल स्लीव ड्राइव |
||

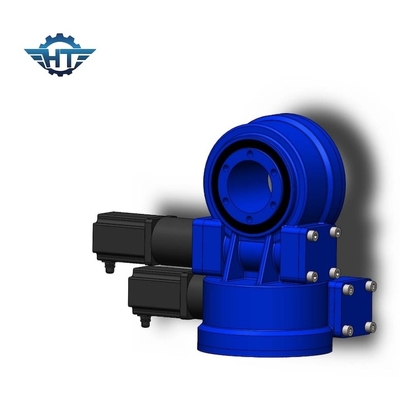

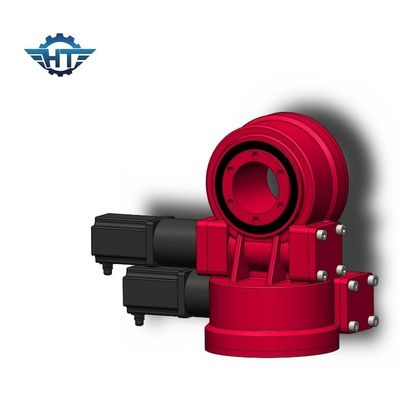

सोलर ट्रैकिंग सिस्टम के लिए 24VDC ब्रश्ड मोटर के साथ डुअल एक्सिस स्मॉल स्लीव ड्राइव
स्मॉल स्लीव ड्राइव विवरण
हैंगटुओ के स्लीविंग ड्राइव वजन बनाम प्रदर्शन के लिए अनुकूलित, गियरिंग के एक चरण में एक बड़ा अनुपात प्रदान करते हैं।बीयरिंग और गियर एक लो-प्रोफाइल, सेल्फ-रिटेनिंग और रेडी-टू-इंस्टॉल हाउसिंग में इकट्ठे होते हैं, जिससे उत्पाद सभी अक्षीय और रेडियल बलों पर प्रतिक्रिया करने में सक्षम होता है, और परिणामस्वरूप सबसे चुनौतीपूर्ण अनुप्रयोगों में झुकाव वाले क्षण बनते हैं।इन उच्च-अनुकूलनीय उत्पादों में मजबूत आघात प्रतिरोध, लंबे समय तक चलने वाला प्रदर्शन, सुचारू घुमाव, बियरिंग सुरक्षा और सीलबंद ड्राइव विकल्प भी शामिल हैं।सभी तकनीकी लाभ, उद्योग-अग्रणी गुणवत्ता मानकों के साथ मिलकर, Hangtuo उत्पादों को प्रदर्शन-महत्वपूर्ण, भारी शुल्क वाले अनुप्रयोगों के लिए आदर्श उम्मीदवार बनाते हैं।
एसडीई मॉडल स्लीव ड्राइव पैरामीटर्स
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टोक़ (एनएम) |
झुका हुआ टोक़ (केएन.एम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
वर्किंग टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 56 किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 492 किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 705 किग्रा |
स्लीव ड्राइव कार्य सिद्धांत
वर्म मोटर द्वारा संचालित होता है, जो स्लीविंग रिंग के बाहरी रिंग को घुमाने के लिए ड्राइव करता है;बाहरी रिंग निकला हुआ किनारा के माध्यम से टोक़ का उत्पादन करती है और स्लीविंग रिंग की आंतरिक रिंग आवास में तय की जाती है।वर्म गियर ड्राइव के रिवर्स सेल्फ-लॉकिंग विशेषताओं के कारण स्लीविंग ड्राइव में रिवर्स सेल्फ-लॉकिंग है।
प्रमुख मापदंडों की शब्दावली
टिल्टिंग मोमेंट टॉर्क: टॉर्क लोड की स्थिति और स्लीविंग बियरिंग के केंद्र के बीच की दूरी से गुणा किया जाने वाला लोड है।यदि लोड और दूरी से उत्पन्न qorque रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो स्लीविंग ड्राइव पलट जाएगी।
रेडियल भार:स्लीविंग बियरिंग की धुरी पर वर्टिकल लोड करें
अक्षीय भार:स्लीविंग बियरिंग की धुरी के समानांतर लोड करें
टोर्क पकड़ना:यह रिवर्स टॉर्क है। जब ड्राइव उल्टा घूम रहा होता है, और पुर्जे क्षतिग्रस्त नहीं होते हैं, तो प्राप्त अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है।
स्व-लॉकिंग:केवल लोड होने पर, स्लीविंग ड्राइव रिवर्स रोटेट करने में सक्षम नहीं होता है और इस प्रकार सेल्फ-लॉकिंग कहा जाता है।
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
