उत्पाद विवरण:
|
| गियर अनुपात: | 31:1 | सामान्य आउटपुट टॉर्क: | 533 एनएम |
|---|---|---|---|
| उत्पत्ति के प्लेस: | चांगझौ, चीन | टोर्क पकड़ना: | 7000 एनएम |
| झुका हुआ टोक़: | 744 एनएम | रेटेड आउटपुट टॉर्क: | 0.065 आरपीएम |
| प्रयोग: | सौर ट्रैकर्स | सुविधा की रक्षा करें: | IP66 |
| प्रमुखता देना: | 360 डिग्री रोटेशन स्लीव ड्राइव,ब्रश्ड मोटर वर्म गियर स्लीव ड्राइव,533 एनएम वर्म गियर स्लीव ड्राइव |
||

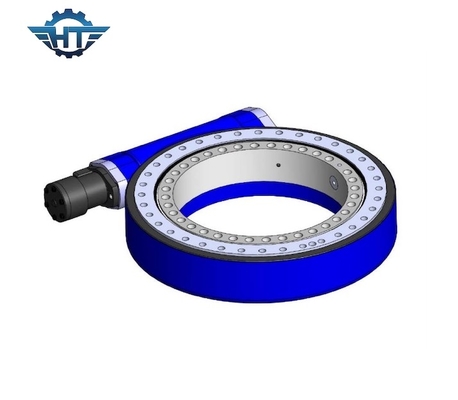

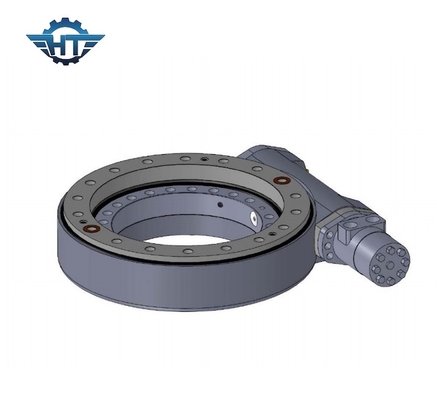

झुके हुए सोलर ट्रैकर्स के लिए ब्रश्ड मोटर और एनकोडर के साथ 360 डिग्री रोटेशन स्लीव ड्राइव
स्लीव ड्राइव विवरण
हमारे एसई ड्राइव IP66 रेटेड बाड़े की पेशकश करते हैं जो धूल, गंदगी, रेत और यहां तक कि पानी जैसे पर्यावरणीय कणों से लगभग पूर्ण सुरक्षा प्रदान करते हैं।हमारे परीक्षण उपकरण हमारे उत्पादों को 30 साल के क्षेत्र में जीवनकाल सुनिश्चित करते हैं।
एक स्लीव ड्राइव सिस्टम एक कॉम्पैक्ट रूप से निर्मित इकाई है जिसमें एक कीड़ा, गियर, आधार, घर, बीयरिंग और अन्य सहायक उपकरण होते हैं।यह इकाई गियर और वर्म के लाभों को एक इकाई में लाती है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
वर्किंग टेप। (℃) |
खुद- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 204 |
डीसी यंत्र
विभिन्न मोटर्स (220VAC, 380VAC मोटर्स, 12VDC, 24VDC, 48VDC मोटर्स, सर्वो मोटर्स और स्टेपर मोटर्स) को ग्राहक की आवश्यकता के अनुसार डिज़ाइन किया जा सकता है।
1. आउटपुट शाफ्ट के लिए दोहरी सहायक संरचना को अपनाएं ताकि गियरबॉक्स का अधिकतम टॉर्क बहुत बढ़ जाए।
2. सन व्हील और प्लेनेटरी व्हील स्पलाइन से जुड़े होते हैं जो गियरबॉक्स के अधिकतम टॉर्क को बढ़ाते हैं और जीवन को लंबा करते हैं।
3. हम इनपुट चरण में हेलीकल गियर का उपयोग करते हैं जो शोर को कम करता है और उच्च गति में आसानी से चलता है।आंतरिक गियर रिंग को अलग किया जाता है ताकि हम अधिक अनुपात बना सकें और डिज़ाइन लचीला हो।गियरबॉक्स और मोटर अक्षीय में स्क्रू द्वारा सीम फिक्स द्वारा स्थित होते हैं जो मिलान की सटीकता को बढ़ाते हैं और शोर को कम करते हैं।
4. हम प्लैनेटरी व्हील के अंदर रोलिंग पिन होल्डर का उपयोग करते हैं। हम स्लाइडिंग ग्राइंडिंग के बजाय रोलिंग पिन ग्राइंडिंग का उपयोग करते हैं, इसलिए गियरबॉक्स का जीवन बहुत लंबा है।
5. डबल सहायक संरचना;प्लैनेटरी गियर्स के आंतरिक बोर पर आंतरिक पीस 0.003 मिमी से कम आंतरिक बोर गोलाई बनाता है; फिसलने के बजाय रोलिंग द्वारा चल रहा है;HRC60 गियर सतह सटीक स्क्रैपिंग; इन सभी तकनीकों को अपनाने से सुपर शांत और स्थिर संचालन और 10000 घंटे से अधिक का जीवनकाल सुनिश्चित होता है।
