उत्पाद विवरण:
|
| नमूना: | 5 इंच | गियर अनुपात: | 37 |
|---|---|---|---|
| क्षमता: | 40% | टाइप: | दोहरी धुरी |
| आवेदन पत्र: | सौर ट्रैकिंग प्रणाली | ओईएम सेवा: | उपलब्ध |
| उत्पत्ति का स्थान: | चांगझौ, चीन | चालक: | 12/24vdc मोटर्स, सर्वो मोटर्स |
| प्रमुखता देना: | वर्म के साथ डुअल एक्सिस स्लीव ड्राइव,गियर स्ट्रक्चर डुअल एक्सिस स्लीव ड्राइव,5 इंच डुअल एक्सिस स्लीव ड्राइव |
||

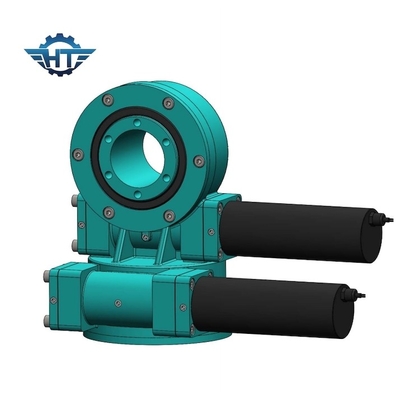

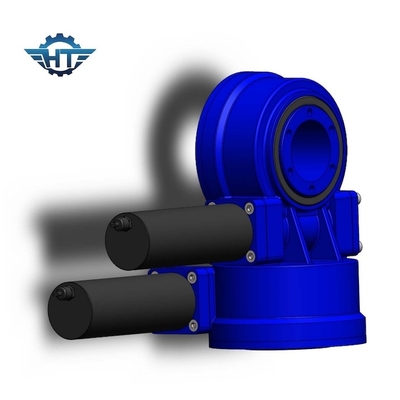

सोलर ट्रैकिंग सिस्टम के लिए वर्म और गियर स्ट्रक्चर के साथ डुअल एक्सिस स्लीव ड्राइव
वर्म एंड गियर स्लीव ड्राइव विवरण
स्लीविंग ड्राइव में स्लीविंग बेयरिंग, वर्म शाफ्ट, हाउसिंग, बियरिंग, मोटर आदि शामिल हैं।वर्म शाफ्ट को मोटर ड्राइव करें, स्लीविंग बियरिंग की बाहरी रिंग घूमेगी, बाहरी रिंग निकला हुआ किनारा के माध्यम से टोक़ का उत्पादन करेगी, जबकि स्लीविंग बियरिंग की आंतरिक रिंग आवास में तय की गई है।
एसडीई मॉडल स्लीव ड्राइव पैरामीटर्स
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टोक़ (एनएम) |
झुका हुआ टोक़ (केएन.एम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
वर्किंग टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 56 किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 492 किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 705 किग्रा |
समारोह
स्लीविंग ड्राइव अधिक अक्षीय भार, रेडियल भार और झुकाव पल को बनाए रखने में सक्षम है।टर्नटेबल या फ्रेम दिगंश पर घूमता है और स्लीविंग ड्राइव द्वारा संचालित ऊंचाई।
आवेदन पत्र
सोलर के लिए: इसे सोलर ट्रैकिंग सिस्टम में डिजाइन किया गया है और बिजली उत्पादन दक्षता में सुधार करता है।
औद्योगिक उपयोग के लिए: मुख्य रूप से 360 डिग्री में दो रिश्तेदार घूर्णन वस्तुओं को चलाने के लिए प्रयोग किया जाता है।
लाभ
1. आवरग्लास वर्म शाफ्ट के साथ डिज़ाइन किया गया है जो अधिक दाँत संपर्क और उच्च टोक़ प्रदान करता है
2. गियर और रेसवे कठोर होने से सेवा जीवन बढ़ता है
3. उत्पाद के प्रदर्शन का परीक्षण किया जाता है और उत्पाद की गुणवत्ता सुनिश्चित की जाती है।
ऐसे कई अनुप्रयोग हैं जिनमें स्लीविंग ड्राइव का उपयोग किया जा सकता है, मुख्य रूप से क्योंकि यह उन अनुप्रयोगों के लिए एकदम सही है जिन्हें लोड-होल्डिंग पावर और घूर्णी टॉर्क स्ट्रेंथ दोनों की आवश्यकता होती है।
