उत्पाद विवरण:
|
| गियर अनुपात: | 31:1~150:1 | एक्सिस: | सिंगल एक्सिस |
|---|---|---|---|
| उत्पत्ति के प्लेस: | चांगझौ, चीन | संरचना: | कीड़ा और असर |
| जीवनकाल: | 30 साल | रंग: | RAL9006 |
| प्रयोग: | सौर ट्रैकर्स | सुविधा की रक्षा करें: | IP66 |
| प्रमुखता देना: | ऑवरग्लास वर्म गियर स्मॉल स्लीव ड्राइव,सोलर ट्रैकर के लिए स्मॉल स्लीव ड्राइव,IP66 सोलर स्मॉल स्लीव ड्राइव |
||

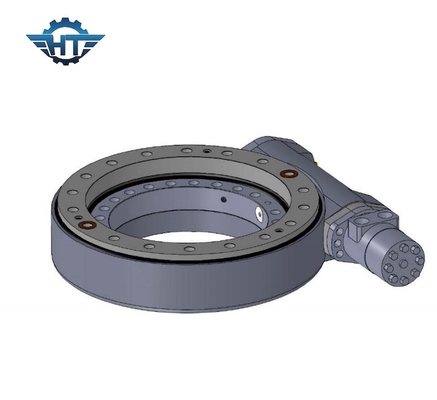

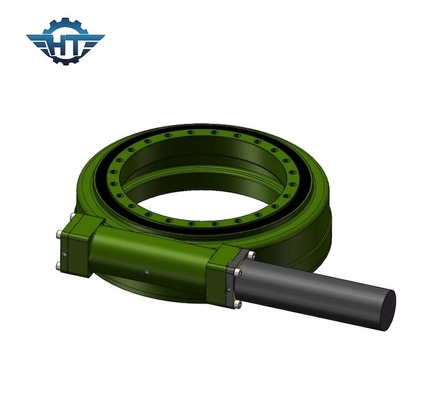

24VDC प्लैनेटरी गियर मोटर के साथ सोलर ट्रैकर के लिए ऑवरग्लास वर्म गियर स्लीव ड्राइव
ऑवरग्लास वर्म गियर स्लीव ड्राइव विवरण
एसई सिंगल एक्सिस हॉरिजॉन्टल स्लीविंग ड्राइव सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम और डुअल एक्सिस सोलर ट्रैकिंग सिस्टम दोनों में एक महत्वपूर्ण घटक है।इसके अलावा, यह सीएसपी और सीपीवी प्रणाली, पवन ऊर्जा आदि में भी लागू हो सकता है।
सिंगल-एक्सिस ट्रैकर्स
एक एकल-अक्ष ट्रैकर पीवी मॉड्यूल को रोटेशन के एक अक्ष के साथ उन्मुख करता है, सूरज की गति के रूप में क्षैतिज रूप से पूर्व से पश्चिम की ओर बढ़ता है।इन पीवी मॉड्यूल को स्थानांतरित करने के लिए आवश्यक है कि रिड्यूसर लोड-होल्डिंग और घूर्णी टोक़ दोनों की पेशकश करे - कुछ ऐसा जो केवल एक अति विशिष्ट स्लीविंग ड्राइव की पेशकश कर सकता है।ट्रैकर्स ने स्लीविंग ड्राइव का इस्तेमाल किया जो गियर रिंग की पिच लाइन पर अधिक संख्या में दांतों को जोड़ते हैं, अधिकतम शक्ति, स्थायित्व और प्रदर्शन की पेशकश करेंगे।यह सुनिश्चित करता है कि ट्रैकर के पास कम से कम डाउनटाइम या रखरखाव लागत के साथ सबसे लंबा संभव क्षेत्र जीवन है।
डुअल-एक्सिस ट्रैकर्स
डुअल-एक्सिस ट्रैकर्स अगल-बगल और ऊपर और नीचे घूमते हैं, जिससे सूर्य की गति की और भी सटीक ट्रैकिंग हो जाती है। ये स्लीविंग ड्राइव सिंगल-एक्सिस सिस्टम की तुलना में उच्च ऊर्जा उत्पादन को सक्षम करते हैं।यह देखते हुए कि वे स्वतंत्रता की दो डिग्री नियोजित करते हैं, क्षेत्र में विश्वसनीय और निरंतर कार्यक्षमता के लिए मजबूत और शक्तिशाली स्लीविंग ड्राइव का उपयोग करना और भी महत्वपूर्ण है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आई पी |
वर्किंग टेप। (℃) |
खुद- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40 ~ + 120 | हाँ | 204 |
लाभ
1. रोटेशन 360 डिग्री
2. ड्राइविंग मोटर बाएं या दाएं तरफ से जुड़ा हुआ है
3. स्थापना के दौरान, गियरिंग क्लीयरेंस को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही निर्धारित कर दिया जाता है
4. फैक्ट्री से पहले तेल भरा जाता था
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने का आसान और धाराप्रवाह तरीका
8. क्षैतिज स्थापना के लिए उपयुक्त उच्च झुकाव टोक़
