| Brand Name: | HangTuo |
| Model Number: | SDE3" |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

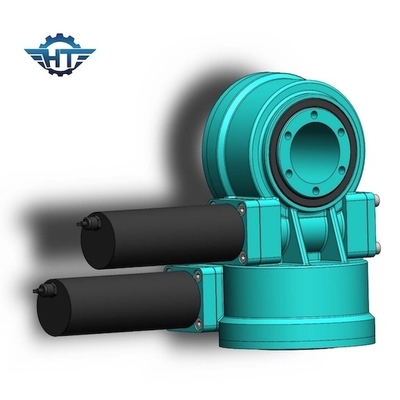

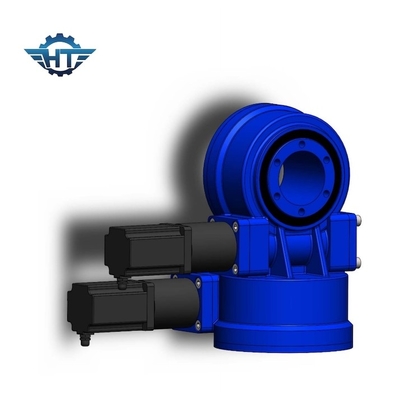

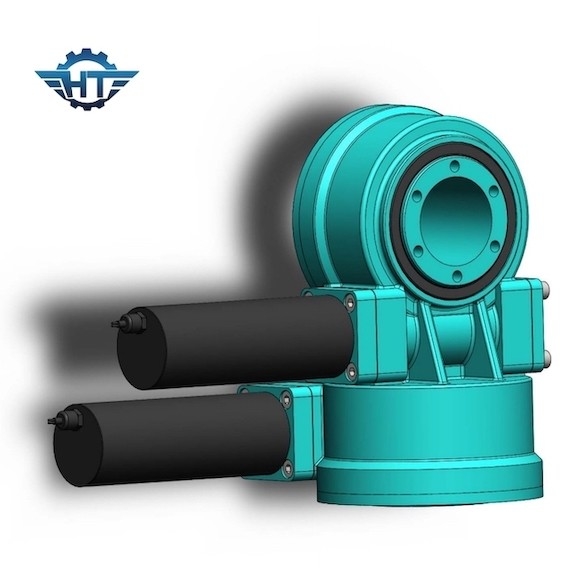

केंद्रित सौर ऊर्जा स्टेशन के लिए डुअल एक्सिस हाई प्रिसिजन स्लीव ड्राइव गियरबॉक्स
डुअल एक्सिस स्लीव ड्राइव विवरण
केंद्रित सौर ऊर्जा प्रणालियां, या संक्षेप में सीपीवी, एक छोटे से क्षेत्र पर सूर्य के प्रकाश, या सौर तापीय ऊर्जा के एक बड़े क्षेत्र को केंद्रित करने के लिए दर्पण या लेंस का उपयोग करके सौर ऊर्जा उत्पन्न करती हैं।बिजली तब उत्पन्न होती है जब केंद्रित प्रकाश को गर्मी में परिवर्तित किया जाता है, जो विद्युत शक्ति जनरेटर से जुड़े ताप इंजन को चलाता है या थर्मोकेमिकल प्रतिक्रिया को शक्ति देता है।
ZSDE श्रृंखला डिजाइनिंग ZVE और ZSE के लाभों को अवशोषित करती है।दिगंश और ऊंचाई 3डी दिशा एक ही समय में घूम रही है।
टॉवर सीएसपी में लागू एसडीई मॉडल स्लीव ड्राइव
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टोक़ (एनएम) |
झुका हुआ टोक़ (केएन.एम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आई पी |
वर्किंग टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 56 किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 492 किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40 ~ + 80 | हाँ | 705 किग्रा |
प्रदर्शन
हमारे स्लीव ड्राइव्स पेटेंटेड ऑवरग्लास वर्म टेक्नोलॉजी का इस्तेमाल करते हैं ताकि अधिकतम नियंत्रण और मूवमेंट सपोर्ट मिल सके।हमारे वर्म गियर घंटे के पेंच से रिंग गियर की पिच लाइन पर 5 से 11 दांतों को जोड़ते हैं, जो कि मानक वर्म्स की तुलना में उच्च टूथ एंगेजमेंट है, जिससे गियरबॉक्स को अधिक स्थिरता और ताकत मिलती है।
ऑवरग्लास वर्म अपनाने से, ड्राइव में निम्नलिखित विशेषताएं होती हैं:
1) उच्च आउटपुट टॉर्क और होल्डिंग लोड
2) शीर्ष ट्रैकिंग परिशुद्धता
3) मजबूत जंग प्रतिरोध और प्रभावी सील
स्लीविंग ड्राइव का उचित आकार कैसे चुनें?
न केवल प्रदर्शन की कमी या प्रदर्शन अधिशेष से बचने के लिए स्लीविंग ड्राइव का उचित आकार चुनना लागत प्रभावी समाधान प्राप्त करने में महत्वपूर्ण भूमिका निभाता है।
उपयुक्त स्लीविंग ड्राइव का चयन करने के लिए कृपया हमें निम्नलिखित जानकारी दें:
1. आवेदन
2. आउटपुट टोउक की आवश्यकता है।यदि आपके पास उस डेटा का स्पष्ट विचार नहीं है, तो बस हमें लोड बताएं, उदाहरण के लिए, पैनलों का वजन और हमारे स्लीविंग ड्राइव पर बढ़ते ब्रैकेट।
3. लोड आयाम और पिछले 10 वर्षों में आपके क्षेत्र में सबसे बड़ी हवा जो कि गणना करने के लिए उपयोग की जाती है कि क्या हम जिस ड्राइव की सिफारिश करते हैं वह बड़ी हवा आने पर अधिकतम भार सहन कर सकता है।
4. आपके लिए आवश्यक आउटपुट गति जो हमें आपके लिए उपयुक्त मोटर्स की सिफारिश करने में मदद करेगी।
5. अन्य सूचनाएं जैसे बैकलैश, आईपी ग्रेड डिमांड आदि
पैकेजिंग और शिपिंग
प्लाईवुड बॉक्स।
स्लीव ड्राइव छोटे आयाम के साथ है, लेकिन भारी वजन है, यह समुद्र के द्वारा प्रभावी शिपिंग की लागत नहीं है, जबकि एक्सप्रेस लागत प्रभावी तरीके से शिपिंग करता है, हमारे लॉजिस्टिक कर्मचारी टीएनटी, डीएचएल, यूपीएस, फेडेक्स से एक्सप्रेस मूल्य की तुलना करने के लिए कहेंगे सबसे अधिक लागत प्रभावी तरीका खोजें।
अगर भविष्य में थोक आदेश में, हम समुद्र के द्वारा जहाज की सलाह देते हैं।
टिप्पणी:
एक्सप्रेस: डोर टू डोर, कस्टम द्वारा आवश्यक होने पर बस आयात कर का भुगतान करने की आवश्यकता है।
हवा या समुद्र के द्वारा: गंतव्य हवाई अड्डे / समुद्री बंदरगाह के लिए कारखाने, हवाई अड्डे द्वारा चार्ज किए जाने वाले गंतव्य शुल्क की आवश्यकता है (गंतव्य शुल्क हमेशा प्रति बी / एल द्वारा चार्ज किया जाता है, भले ही पैकेज बड़ा, छोटा, भारी या हल्का हो, सामान्य 200 में ~ 400 यूएसडी प्रति कार्गो) और कस्टम द्वारा आवश्यक होने पर आयात कर।
ट्रेन द्वारा: कभी-कभी शिपिंग मूल्य समुद्र के समान होता है लेकिन समुद्र की तुलना में कम शिपिंग समय लेते हुए, हम इस शिपिंग तरीके को ध्यान में रखेंगे यदि माल हमारे ग्राहकों द्वारा तत्काल आवश्यकता में है।
