| Brand Name: | HangTuo |
| Model Number: | वीई6" |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

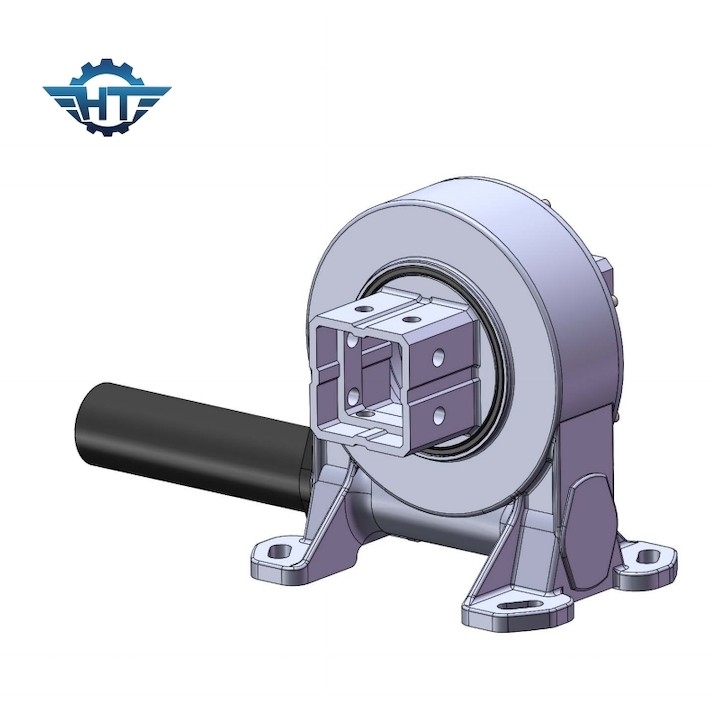

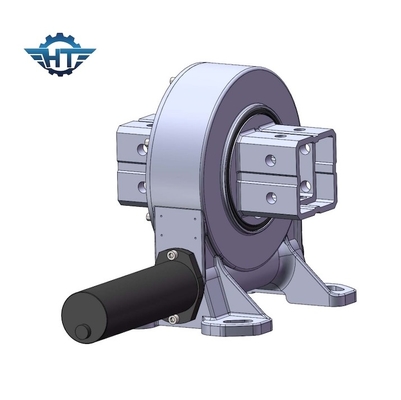

वीई6 सौर ट्रैकर ड्राइव: संलग्न, आईपी ग्रेड आईपी66, 30-वर्ष का जीवनकाल
VE6 सौर ट्रैकर ड्राइव विवरण
घुमावदार अंगूठी एक बड़ा परिपत्र असर है जिसे अक्षीय, रेडियल और क्षण भार को संभालने के लिए डिज़ाइन किया गया है। इसमें आमतौर पर एक आंतरिक अंगूठी, एक बाहरी अंगूठी,और रोलिंग तत्व जैसे कि गेंदों या रोलर्स जो आंतरिक और बाहरी छल्ले के बीच चिकनी रोटेशन की अनुमति देते हैंघुमावदार अंगूठी प्राथमिक समर्थन संरचना के रूप में कार्य करती है और घुमावदार ड्राइव को उच्च भार का सामना करने और टॉर्क प्रसारित करने की अनुमति देती है।
VE6 स्लेव ड्राइव के साथ परिवर्तनीय आकार वर्ग आउटपुट ट्यूब जो पूरी तरह से उपयोग किया जाता है फ्लैट एकल अक्ष सौर ट्रैकिंग प्रणाली।इसमें IP66 ग्रेड है जो स्लीविंग ड्राइव को धूल जैसी विभिन्न पर्यावरणीय स्थितियों से बचा सकता है।पानी, रेत आदि ड्राइव
वीई मॉडल स्विंग ड्राइव की तकनीकी शीट
|
मॉडल |
अनुपात |
नामित आउटपुट टॉर्क ((एन.एम.) |
झुकाव टोक़ ((एन.एम.) |
रखरखाव टोक़ ((एन.एम.) |
अक्षीय भार ((kN) |
रेडियल लोड ((kN) |
दक्षता |
स्व-लॉकिंग |
वजन ((किलो) |
|
3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
४०% |
हाँ |
12 |
|
5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
४०% |
हाँ |
18 |
|
7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
४०% |
हाँ |
32 |
|
8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
४०% |
हाँ |
28 |
|
9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
४०% |
हाँ |
52 |
|
12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
४०% |
हाँ |
65 |
|
14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
४०% |
हाँ |
88 |
|
17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
४०% |
हाँ |
135 |
|
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
४०% |
हाँ |
192 |
|
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
४०% |
हाँ |
251 |
लाभ
1सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टॉर्क
2. हार्ड अंदर रोक सॉफ्टवेयर नियंत्रण प्रणाली के मल्टीफंक्शन के मामले में
3. वर्म ड्राइव को घेरना
4. बहु दांत संपर्क
5. स्व-लॉकिंग
6. चर आकार वर्ग ट्यूब
