उत्पाद विवरण:
|
| सामग्री: | कच्चा लोहा | दक्षता: | 40% |
|---|---|---|---|
| चालक: | विद्युत मोटर | रंग: | के रूप में अनुरोध किया |
| टोर्क पकड़ना: | 39kNm ~ 50kNm | इनपुट वोल्ट: | 24 वी |
| आउटपुट गति: | 0 ~ 1 आरपीएम | सुरक्षा स्तर: | IP66 |
| प्रमुखता देना: | ve7 झुकाव वाला ऊर्ध्वाधर घुमावदार गियर,पीवी प्रणाली के ऊर्ध्वाधर घुमावदार गियर,पीवी प्रणाली ऊर्ध्वाधर घुमावदार ड्राइव |
||

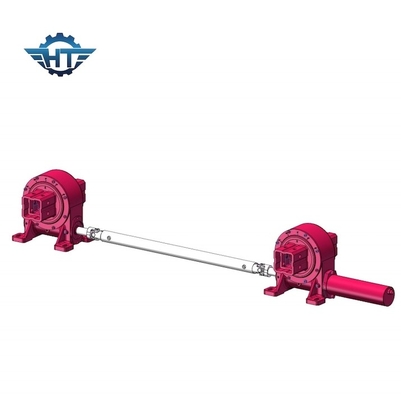

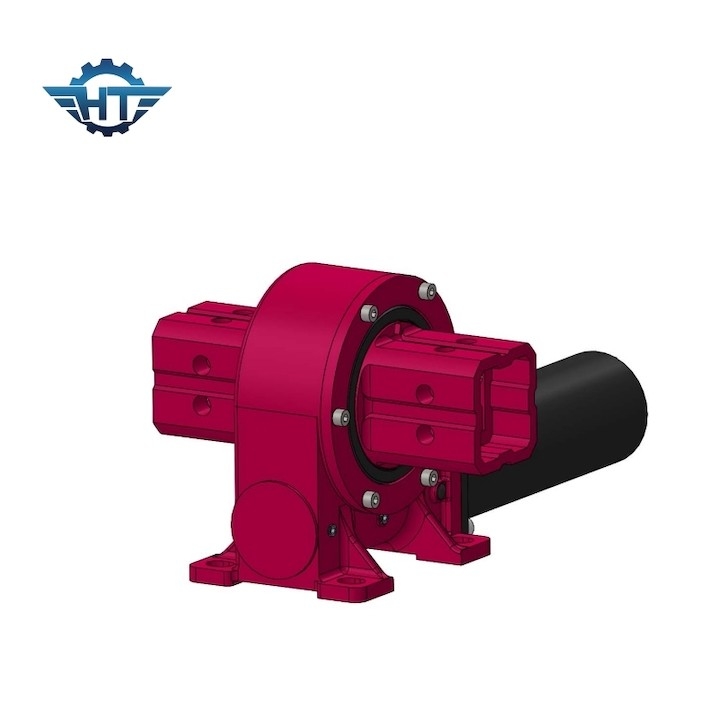

वीई7 झुकाव टोक़ 8000 एन.एम. पीवी सिस्टम के लिए स्लीविंग ड्राइव
स्विविंग गियर ड्राइव विवरण
गियर तंत्र घुमावदार अंगूठी के साथ एकीकृत है और शक्ति प्रसारण और घूर्णन आंदोलन उत्पन्न करने के लिए जिम्मेदार है। यह आमतौर पर एक पिनियन गियर से बना होता है,जो मोटर या अन्य बिजली स्रोत द्वारा संचालित होता है, और एक रिंग गियर जो घुमावदार रिंग से जुड़ा हुआ है। पिनियन और रिंग गियर के बीच बातचीत घुमावदार ड्राइव के नियंत्रित घूर्णन को सक्षम करती है।
हैंगटू मैकेनिकल के पास गहन विशेषज्ञ ज्ञान है और स्लीविंग ड्राइव के डिजाइन, विकास और निर्माण पर 10 से अधिक वर्षों का अनुभव है।हमारी टीम उस विशेष क्षेत्र में अनुसंधान और विकास में विशेषज्ञ है और फोटोवोल्टिक प्रणालियों के लिए ट्रैकिंग प्रौद्योगिकियों के क्षेत्रों को कवर करती है, केंद्रित सौर ऊर्जा संयंत्र, मैकेनिकल इंजीनियरिंग और घुमावदार ड्राइव प्रौद्योगिकी।
वीई मॉडल स्विंग ड्राइव की तकनीकी शीट
| मॉडल | अनुपात | नामित आउटपुट टॉर्क ((एन.एम.) | झुकाव टोक़ ((एन.एम.) | रखरखाव टोक़ ((एन.एम.) | अक्षीय भार ((kN) | रेडियल लोड ((kN) | दक्षता | स्व-लॉकिंग | वजन ((किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | हाँ | 251 |
लाभ
बड़े पैमाने पर उत्पादन के लिए बुद्धिमान-प्रक्रिया नियंत्रण के साथ-साथ ग्राहक उन्मुख उत्पाद विकास में दीर्घकालिक अनुभव।
घुमावदार ड्राइव (बंद प्रकार, ऊर्ध्वाधर प्रकार, दोहरे अक्ष प्रकार,परिशुद्धता प्रकार) रेतघड़ी कीड़ा घुमावदार ड्राइव मजबूत झुकाव पल टोक़ और स्थिर स्व-लॉकिंग समारोह के साथ घुमावदार असर पर आधारित हैबहुत से दांतों के संपर्क की सतह विशेष रूप से उच्च भार चलाने के लिए डिज़ाइन की गई है।
कारखाने के माध्यम से महत्वपूर्ण गुणवत्ता निरीक्षण बिंदुओं की स्थापना, कुल 9 पदों. हम महत्वपूर्ण गुणवत्ता निरीक्षण बिंदुओं की स्थापना, गुणवत्ता निरीक्षण निर्देश बनाने के लिए सख्ती से कुंजी प्रक्रिया में नियंत्रण करने के लिए.हम उच्च परिशुद्धता और माप गेज कैलिब्रेशन का उपयोग.
अधिक विस्तृत उत्पाद तकनीकी मापदंडों के लिए, उत्पाद कैटलॉग और विस्तृत बिक्री चित्र के लिए हमसे संपर्क करें।
आवेदन
ऊर्ध्वाधर घुमावदार ड्राइव आम तौर पर fलट भूमि या जटिल इलाकेऔर विभिन्न फोटोवोल्टिक बिजली उत्पादन परियोजनाओं में व्यापक रूप से उपयोग किया जाता है, जैसे कि पैराबोलिक या ट्रॉफ सीएसपी बिजली उत्पादन, फ्रेस्नेल सीएसपी बिजली उत्पादन, सपाट एकल अक्ष सौर ट्रैकिंग प्रणाली,तिरछी सौर ट्रैकिंग प्रणालीयह उच्च परिशुद्धता के साथ होता है, आमतौर पर यह मॉडल बंद घर के साथ होता है, यह अंदर से धूल और पानी को प्रवेश करने से रोक सकता है।
