उत्पाद विवरण:
|
| मॉडल: | 5 इंच | चालक: | विद्युत मोटर |
|---|---|---|---|
| आवेदन: | सौर पैनल प्रणाली | रंग: | के रूप में अनुरोध किया |
| निवेष का प्रकार: | विद्युत | शोर स्तर: | कम |
| उत्पाद का नाम: | वर्टिकल स्लीविंग ड्राइव | संरचना: | GearBox |
| प्रमुखता देना: | 5' कीड़ा गियर स्लेड ड्राइव,ऊर्ध्वाधर कीड़ा गियर slew ड्राइव,900 एनएम आउटपुट टॉर्क वर्टिकल स्विंग ड्राइव |
||

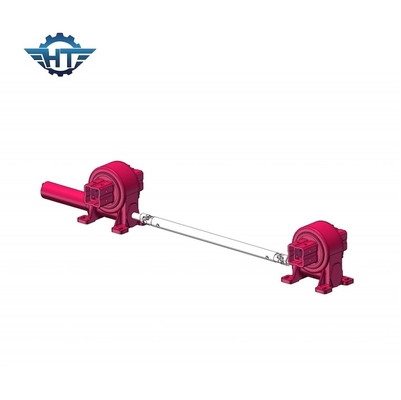

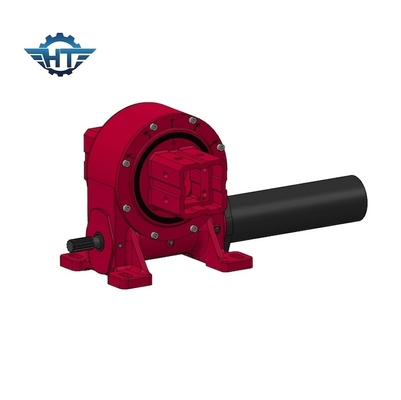

5' वर्टिकल वर्म गियर स्लीव ड्राइव 900 एनएम आउटपुट टॉर्क और हाई बैक होल्डिंग टॉर्क के साथ
वर्म गियर स्लीव ड्राइव विवरण
घुमावदार ड्राइवों का डिजाइन और विनिर्देश विशिष्ट अनुप्रयोग आवश्यकताओं के आधार पर भिन्न हो सकते हैं, जिसमें भार क्षमता, गति, सटीकता और पर्यावरणीय स्थितियां शामिल हैं।विभिन्न आकार और गियर अनुपात विभिन्न अनुप्रयोगों और भार क्षमताओं को समायोजित करने के लिए उपलब्ध हैं.
हमारे घुमावदार ड्राइव में वर्म गियर स्व-लॉकिंग विशेषताओं के कारण रिवर्स स्व-लॉकिंग की विशेषताएं हैं। यह विशेषता मेजबान ऑपरेटिंग और सुरक्षा कारक की स्थिरता में काफी वृद्धि करती है।पारंपरिक स्विंग उत्पादों की तुलना में, घुमावदार ड्राइव गियरबॉक्स को स्थापित करना आसान है, रखरखाव करना आसान है, और काफी स्थापना स्थान बचाता है।
वीई मॉडल प्रदर्शन पैरामीटर
| वीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| मॉडल | नामित आउटपुट टॉर्क (एन.एम.) | रखरखाव टोक़ (kN.m) | झुकाव टोक़ (kN.m) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता |
सटीकता (डिग्री) |
आईपी | कार्यरत Tep ((°C) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 32 किलो |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 28 किलो |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 52 किलो |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 65 किलोग्राम |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 88 किलो |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 135 किलो |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 192 किलो |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 251 किलो |
लाभ
1. घुमावदार अंगूठी के आधार पर मजबूत पलटाव क्षण
2. घेरने कीड़ा ड्राइव अपनाने
3. बहु दांत संपर्क का उपयोग करने के लिए ड्राइव बड़ा भार
4. बेहतर स्थिर स्व-लॉकिंग कार्य
