उत्पाद विवरण:
|
| उत्पाद का नाम: | वर्म गियर स्लीव ड्राइव | फील्ड लाइफ: | 25~30 वर्ष |
|---|---|---|---|
| आवेदन: | एकल सौर ट्रैकिंग | प्रतिक्रिया: | ≤0.1° |
| सामग्री: | कच्चा लोहा | बढ़ती स्थिति: | क्षैतिज लंबवत |
| संरक्षण ग्रेड: | IP66 | कार्य तापमान: | -20 ℃ ~ + 80 ℃ |
| प्रमुखता देना: | ve7 रेतघड़ी कीड़ा गियर slew ड्राइव,स्व-लॉकिंग वर्म गियर स्लेव ड्राइव,एकल सौर ट्रैकिंग कीड़ा मारे ड्राइव |
||

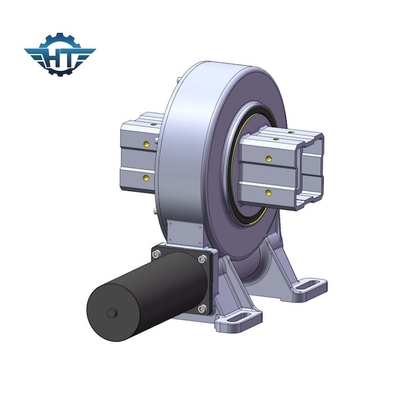

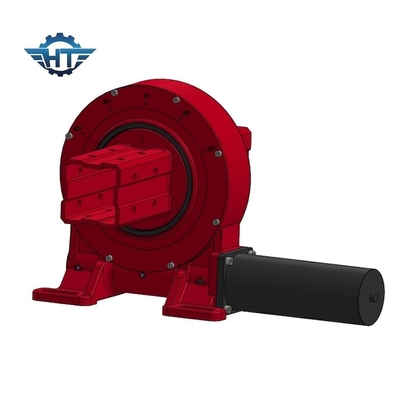

एकल सौर ट्रैकिंग प्रणाली के लिए वीई7 सैंडक्लॉस लिविंग वर्म गियर स्लीविंग ड्राइव
रबड़घड़ी कीड़ा गियर घुमावदार ड्राइव विवरण
घुमावदार ड्राइव, जिसे घुमावदार रिंग ड्राइव या घुमावदार रिंग बीयरिंग के रूप में भी जाना जाता है, एक प्रकार का गियरबॉक्स है जो मशीनरी अनुप्रयोगों में घूर्णन आंदोलन प्रदान करता है।वे एक घुमावदार अंगूठी (एक बड़े असर) और एक ड्राइव तंत्र से मिलकर बने होते हैं, आम तौर पर एक कीड़ा गियर या एक स्पर गियर प्रणाली।
हैंगटू मैकेनिकल, चीन के चांगझोउ में स्थित है, डिजाइन, विकास और विनिर्माण स्लीविंग ड्राइव पर समृद्ध और विशेषज्ञ ज्ञान है। हमारे पास 10 से अधिक वर्षों का अनुभव है।हमारी टीम उस विशेष क्षेत्र में अनुसंधान और विकास में विशिष्ट हैहमारा अनुभव फोटोवोल्टिक प्रणालियों के लिए ट्रैकिंग प्रौद्योगिकियों, मैकेनिकल इंजीनियरिंग, स्लीविंग ड्राइव प्रौद्योगिकी के क्षेत्रों को कवर करता है।
वीई मॉडल प्रदर्शन पैरामीटर
| वीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| मॉडल | नामित आउटपुट टॉर्क (एन.एम.) | रखरखाव टोक़ (kN.m) | झुकाव टोक़ (kN.m) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता |
सटीकता (डिग्री) |
आईपी | कार्यरत Tep ((°C) | स्व-लॉकिंग | वजन ((किलो) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 32 किलो |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 28 किलो |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 52 किलो |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 65 किलोग्राम |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 88 किलो |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 135 किलो |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 192 किलो |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 251 किलो |
कार्य सिद्धांत
घुमावदार ड्राइव का कार्य सिद्धांत गियर ट्रांसमिशन पर आधारित है। मोटर या बिजली स्रोत द्वारा प्रदान किए गए टोक़ के माध्यम से,ड्राइव तंत्र में ग्रह गियर बाहरी रिंग गियर और आंतरिक रिंग गियर के लिए टॉर्क भेजते हैं, इस प्रकार पूरे घुमावदार ड्राइव को घुमाता है। बाहरी रिंग गियर घुमावदार रिंग से जुड़ा हुआ है, और आंतरिक रिंग गियर ड्राइविंग तंत्र से जुड़ा हुआ है।ड्राइव तंत्र के घूर्णन को नियंत्रित करके, घुमावदार ड्राइव से जुड़े भार के घूर्णन को नियंत्रित किया जा सकता है।
आवेदन
एकल अक्षीय सौर ट्रैकिंग सिस्टम और दो अक्षीय सौर ट्रैकिंग सिस्टम, पवन टरबाइन, उपग्रह और रडार डिश, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण सहित सौर ट्रैकर्स,हाइड्रोलिक उपकरणों के अटैचमेंट, तेल उपकरण उपकरण, टायर हैंडलर, खुदाई करने वाले और ऑटोमोबाइल लिफ्ट।
