उत्पाद विवरण:
|
| आवेदन: | सौर ट्रैकिंग प्रणाली | मोटर: | 24 वी डीसी |
|---|---|---|---|
| सहनशीलता: | 30 साल का जीवन चक्र | दक्षता: | उच्च |
| नाम: | इलेक्ट्रिक स्लीव ड्राइव | शोर: | कम |
| सुरक्षा: | IP66 | वजन: | प्रकाश |
| प्रमुखता देना: | वी5 वर्म स्लीव ड्राइव,सौर ट्रैकिंग प्रणाली कीड़ा मारे ड्राइव,लिफाफा कीड़ा गियर slew ड्राइव |
||

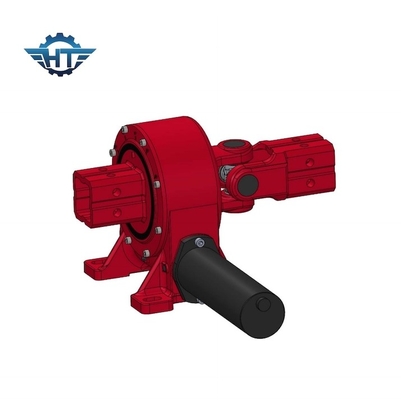

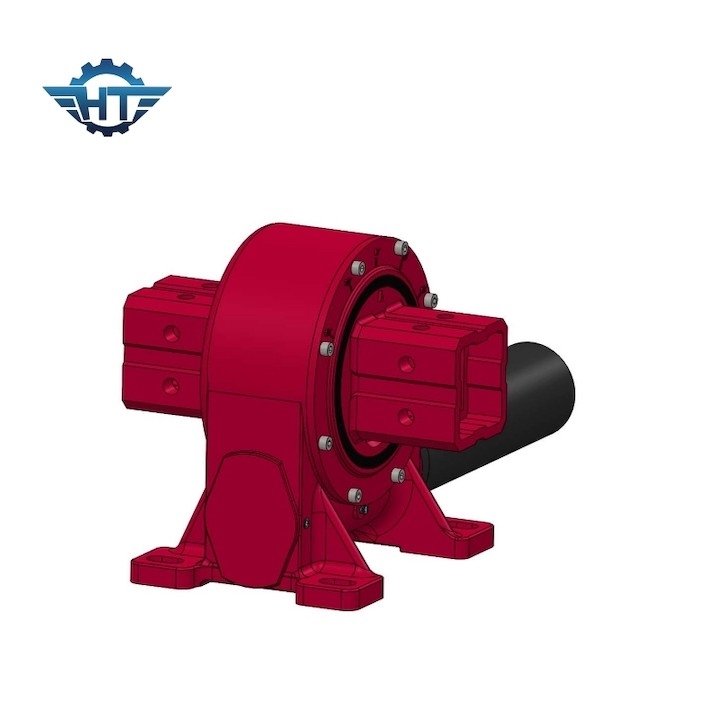

सौर ट्रैकिंग प्रणाली के लिए VE5 लिफाफा कीड़ा स्लीव ड्राइव
लिफाफा वर्म स्लीव ड्राइव विवरण
कई भारी मशीनरी उपकरणों और सुविधाओं में घुमावदार ड्राइव एक महत्वपूर्ण भूमिका निभाते हैं, जो चिकनी, सटीक घूर्णन गति को सक्षम करते हैं। उनकी उच्च टोक़ क्षमता,कॉम्पैक्ट डिजाइन और बहुमुखी भार समर्थन उन्हें कई औद्योगिक अनुप्रयोगों में एक अपरिहार्य घटक बनाते हैं.
घेरने वाले कीड़े मारने वाले ड्राइव सौर फोटोवोल्टिक पैनल रोटेशन में डिज़ाइन किए गए हैं और बिजली उत्पादन दक्षता में सुधार करते हैं।इनका उपयोग एकल अक्षीय पीवी ट्रैकर और दो अक्षीय सौर ट्रैकिंग समाधानों में किया जा सकता है।, सौर एकाग्रकर्ता, सौर प्लेट, सीपीवी (केंद्रित फोटोवोल्टिक), सीएसपी (केंद्रित सौर ऊर्जा), सौर पैराबोलिक ट्रिग आदि।
वीई मॉडल प्रदर्शन पैरामीटर
| वीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| मॉडल | नामित आउटपुट टॉर्क (एन.एम.) | रखरखाव टोक़ (kN.m) | झुकाव टोक़ (kN.m) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता |
सटीकता (डिग्री) |
आईपी | कार्यरत Tep ((°C) | स्व-लॉकिंग | वजन ((किलो) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 32 किलो |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 28 किलो |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 52 किलो |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 65 किलोग्राम |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 88 किलो |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 135 किलो |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 192 किलो |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ |
251 किलो |
विशेषताएं और लाभ
उच्च टोक़ क्षमताः घुमावदार ड्राइव को भारी भार का सामना करने के लिए डिज़ाइन किया गया है और इसमें उच्च टोक़ हस्तांतरण क्षमताएं हैं।
कॉम्पैक्ट डिजाइनः घुमावदार ड्राइव का आयाम कॉम्पैक्ट है और सीमित स्थापना स्थान के लिए उपयुक्त है।
कई भारों का समर्थन करता है: घुमावदार ड्राइव अक्षीय, रेडियल और क्षण भार का सामना करने में सक्षम है, जिससे यह विभिन्न अनुप्रयोगों के लिए उपयुक्त है।
स्थायित्व: स्लीविंग ड्राइव आमतौर पर कठोर कार्य वातावरण और लंबी सेवा जीवन आवश्यकताओं के अनुकूल होने के लिए टिकाऊ सामग्री और सील डिजाइन का उपयोग करते हैं।
अनुकूलन क्षमताः घुमावदार ड्राइव को विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, जैसे कि गियर अनुपात और मोटर विकल्प।
आवेदन
ऐसे कई अनुप्रयोग हैं जहां एक घूर्णी ड्राइव का उपयोग किया जा सकता है, मुख्य रूप से क्योंकि यह उन अनुप्रयोगों के लिए उपयुक्त है जिन्हें शक्ति और घूर्णन टोक़ को बनाए रखने के लिए भार की आवश्यकता होती है।
विशिष्ट स्विंग ड्राइव अनुप्रयोगों में शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
1सौर ट्रैकर
2पवन टरबाइन
3.पुरुषों का लिफ्ट
4हाइड्रोलिक मशीनरी
5.टेली हैंडलर
6. खुदाई मशीन
7. उठाओ
8क्रेन
9ड्रिलिंग उपकरण
10सैन्य उपकरण
