| ब्रांड नाम: | HangTuo |
| मॉडल नंबर: | वीई10 |
| MOQ: | 1 टुकड़ा |
| कीमत: | Contact us for a quote |
| डिलीवरी का समय: | 15 ~ 45 दिन |
| भुगतान की शर्तें: | टी/टी, भुगतानकर्ता |

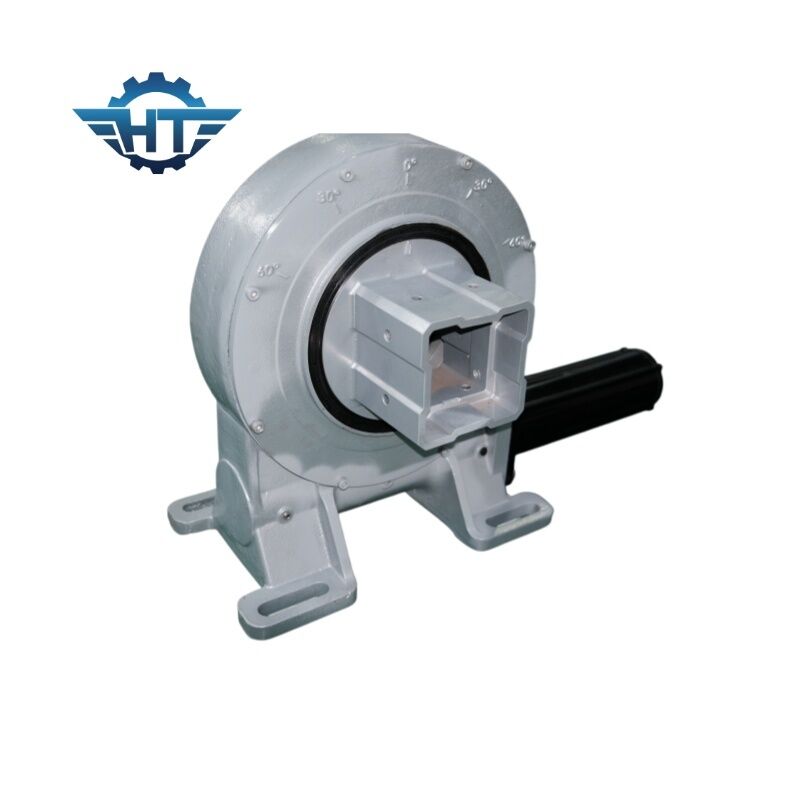

क्षैतिज घुड़सवार सौर ट्रैकिंग के लिए छोटे कीड़ा ड्राइव गियरबॉक्स
घुमावदार गियरबॉक्स विवरण
घुमावदार गियरबॉक्स, जिसे घुमावदार ड्राइव या घुमावदार गियरबॉक्स के रूप में भी जाना जाता है, एक यांत्रिक उपकरण है जिसका उपयोग विभिन्न अनुप्रयोगों में भारी भारों को घुमाने या घुमाने के लिए किया जाता है। यह आमतौर पर क्रेन जैसी मशीनों में उपयोग किया जाता है,उत्खनन उपकरण, पवन टरबाइन, और सौर ट्रैकिंग सिस्टम।
एक घुमावदार गियरबॉक्स का मुख्य उद्देश्य नियंत्रित घूर्णन और भार के लिए समर्थन प्रदान करना है। इसमें कई प्रमुख घटक होते हैं, जिनमें शामिल हैंः
आवास: बाहरी संरचना जिसमें गियरबॉक्स के आंतरिक घटक होते हैं।
स्लीव रिंगः एक बड़ा, गोल असर जो गियरबॉक्स को सुचारू रूप से घूमने की अनुमति देता है। यह घूर्णन के दौरान भार को समर्थन और स्थिरता प्रदान करता है।
गियर ट्रेन: गियर ट्रेन में वांछित घूर्णन आउटपुट प्राप्त करने के लिए एक विशिष्ट विन्यास में व्यवस्थित गियर का एक सेट होता है। इसमें आमतौर पर स्पर गियर, हेलिकल गियर,या कीड़े गियर.
मोटर: मोटर घुमावदार गियरबॉक्स को घुमाने के लिए ड्राइविंग बल प्रदान करता है। यह एक इलेक्ट्रिक मोटर, हाइड्रोलिक मोटर, या यहां तक कि एक मैनुअल क्रैंक हो सकता है, विशिष्ट अनुप्रयोग के आधार पर।
आउटपुट शाफ्ट: आउटपुट शाफ्ट गियर ट्रेन से जुड़ा होता है और गियरबॉक्स आवास से फैलता है। यह रोटेशनल मोशन को लोड पर स्थानांतरित करता है, जिससे यह घूम सकता है।
वीई मॉडल स्विंग गियरबॉक्स के प्रदर्शन मापदंड
| वीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| मॉडल | नामित आउटपुट टॉर्क (एन.एम.) | रखरखाव टोक़ (kN.m) | झुकाव टोक़ (kN.m) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता |
सटीकता (डिग्री) |
आईपी | कार्यरत Tep ((°C) | स्व-लॉकिंग | वजन ((किलो) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 32 किलो |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 28 किलो |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 52 किलो |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 65 किलोग्राम |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 88 किलो |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 135 किलो |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 192 किलो |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 251 किलो |
प्रमुख विशेषताएं
1. एक असीमित घूर्णन कोण और सीमा
2. उच्च शक्ति और टोक़ के यथासंभव कुशल संचरण प्रदान करें
3पूरी तरह से बंद और सील आवास कठोर वातावरण का सामना करता है और सुरक्षा को बढ़ाता है
