उत्पाद विवरण:
|
| रंग: | आवश्यकता अनुसार | आकार: | 3~25 इंच |
|---|---|---|---|
| आवेदन: | पीवी ट्रैकिंग सिस्टम | विद्युत मोटर: | हाँ |
| संलग्न आवास: | हाँ | मापांक: | वर्म गियर मॉड्यूल |
| आउटपुट गति: | 0 ~ 1 आरपीएम | परिवहन पैकेज: | मानक निर्यात पैकेज |
| प्रमुखता देना: | सूर्य ट्रैकिंग सिस्टम वर्टिकल स्लीविंग ड्राइव,24 वी वर्टिकल स्विंग ड्राइव,24 वी मोटर के साथ ऊर्ध्वाधर घुमावदार ड्राइव |
||

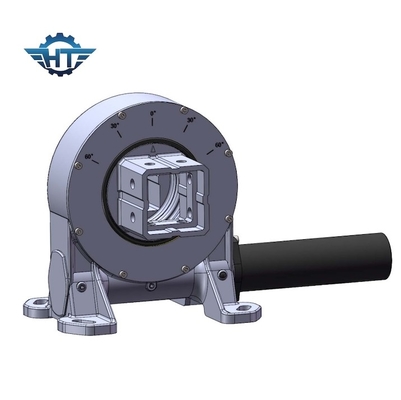

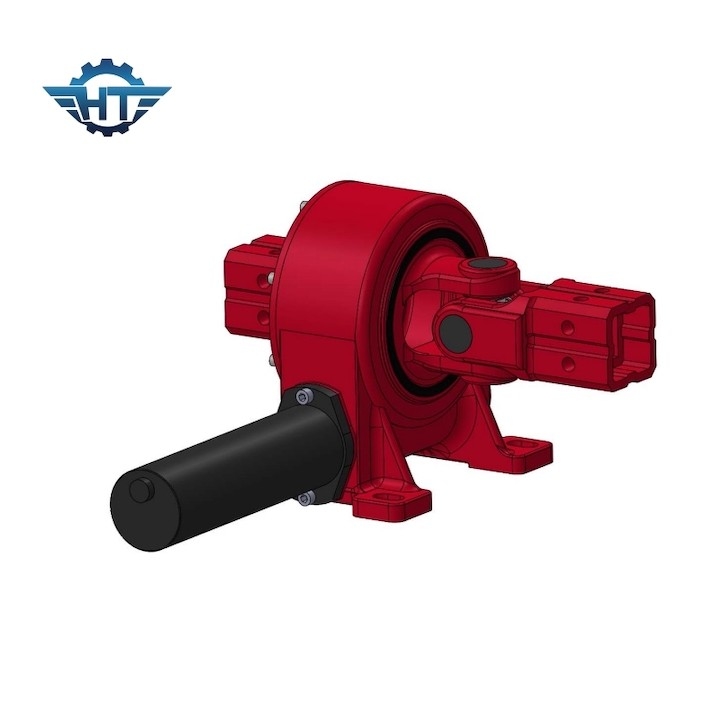

सूर्य ट्रैकिंग सिस्टम के लिए 24 वी मोटर के साथ VE9 वर्टिकल स्लीविंग ड्राइव
कीड़ा और गियर घुमावदार गियरबॉक्स विवरण
घुमावदार गियरबॉक्स को उच्च भार को संभालने, सटीक स्थिति प्रदान करने और भारी शुल्क अनुप्रयोगों का सामना करने के लिए डिज़ाइन किया गया है। वे विभिन्न फायदे प्रदान करते हैं, जैसे कि कॉम्पैक्ट डिजाइन, उच्च टोक़ क्षमता,और सुचारू संचालनइसके अतिरिक्त, कुछ घुमावदार गियरबॉक्स में उनके प्रदर्शन और स्थायित्व को बढ़ाने के लिए एकीकृत ब्रेक या कैप्सुलेटेड सीलिंग सिस्टम जैसी अतिरिक्त विशेषताएं शामिल हैं।
ऊर्ध्वाधर घुमावदार ड्राइव प्रदर्शन पैरामीटर
| मॉडल | अनुपात | नामित आउटपुट टॉर्क ((एन.एम.) | झुकाव टोक़ ((एन.एम.) | रखरखाव टोक़ ((एन.एम.) | अक्षीय भार ((kN) | रेडियल लोड ((kN) | दक्षता | सटीकता ((°) | स्व-लॉकिंग | वजन ((किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
विशेषताएं
1. सिस्टम सुरक्षा सुनिश्चित करने के लिए ±60° घुमाएं, अंदर से हार्ड स्टॉप करें
2. बाईं या दाईं ओर से ड्राइविंग मोटर कनेक्ट
3. कारखाने से पहले ही निर्माता द्वारा क्लीयरेंस सेट किया जाता है, स्थापना के समय समायोजित करने की कोई आवश्यकता नहीं है
4फैक्ट्री से पहले ही तेल भर दिया गया था।
4. सरल स्थापना और कम रखरखाव
5कॉम्पैक्ट डिजाइन और स्थान की बचत
6गियर स्व-लॉकिंग है, ब्रेक की आवश्यकता नहीं है
7प्रारंभ और रोक का आसान और सहज तरीका
8उच्च झुकाव टोक़, क्षैतिज स्थापना के लिए उपयुक्त
आवेदन
वर्म गियर घुमावदार गियरबॉक्स का व्यापक रूप से विभिन्न अनुप्रयोगों में उपयोग किया जाता है जहां सटीक और नियंत्रित घूर्णन आंदोलन की आवश्यकता होती है। यहाँ वर्म गियर घुमावदार गियरबॉक्स के कुछ सामान्य अनुप्रयोग हैंः
निर्माण और भारी मशीनरीः वर्म गियर स्लीविंग गियरबॉक्स का उपयोग आमतौर पर निर्माण मशीनरी जैसे क्रेन, खुदाई मशीनों और हवाई कार्य प्लेटफार्मों में किया जाता है।वे उठाने के लिए आवश्यक टॉर्क और चिकनी रोटेशन प्रदान करते हैं, हिला, और उपकरण का विस्तार।
सौर ट्रैकिंग सिस्टमः सौर ऊर्जा संयंत्रों और सौर ट्रैकिंग सिस्टम में, सौर ऊर्जा कैप्चर को अधिकतम करने के लिए सौर पैनलों या दर्पणों को उन्मुख और ट्रैक करने के लिए कीड़े गियर स्लीविंग गियरबॉक्स का उपयोग किया जाता है।कीट गियर का धीमा और सटीक घूर्णन पूरे दिन सूर्य के प्रकाश के संपर्क में अनुकूलन करने के लिए सौर पैनलों की सटीक स्थिति की अनुमति देता है.
