उत्पाद विवरण:
|
| आवेदन: | सौर पैनल ट्रैकर माउंटिंग सिस्टम | रंग: | आवश्यकता के रूप में |
|---|---|---|---|
| फील्ड लाइफ: | 30 साल | समय सीमा: | 3~45 दिन |
| मोटर प्रकार: | विद्युत मोटर | सुरक्षा: | IP66, बंद |
| वर्ग आउटपुट: | 94*94 मिमी | ट्रांसमिशन दक्षता: | 40% |
| प्रमुखता देना: | माउंटिंग सिस्टम इलेक्ट्रिक स्लीविंग ड्राइव,एकल धुरी विद्युत घुमावदार ड्राइव,सौर पैनल ट्रैकर इलेक्ट्रिक स्लीविंग ड्राइव |
||

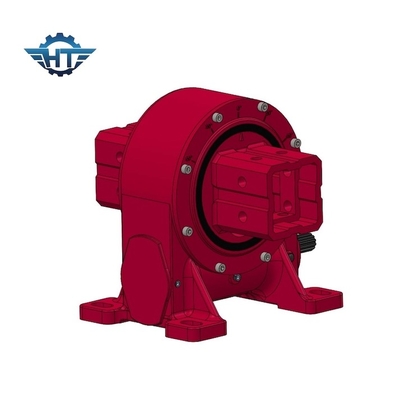

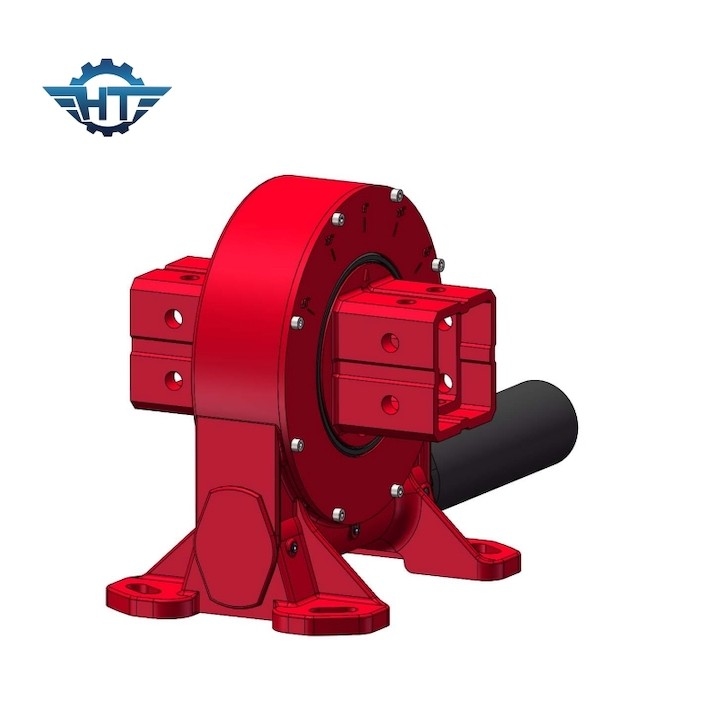

एकल अक्ष सौर पैनल ट्रैकर माउंटिंग सिस्टम के लिए VE9 इलेक्ट्रिक स्लीविंग ड्राइव
वर्म गियर स्विंग ड्राइव विवरण
कीड़े के गियर और कीड़े के शाफ्ट लंबवत होते हैं, और जब कीड़ा घुमाया जाता है, तो यह कीड़े के गियर के दांतों से जुड़ता है, जिससे यह भी घूमता है।कीड़े पर हेलिकल दांतों का कोण एक स्लाइडिंग क्रिया बनाता है, जिसके परिणामस्वरूप दो घटकों के बीच गियर की कमी होती है। कमी अनुपात कीड़े गियर पर दांतों की संख्या और कीड़े पर धागे की संख्या से निर्धारित किया जाता है।
कीड़े गियर का उपयोग व्यापक रूप से विभिन्न अनुप्रयोगों में उनकी अनूठी विशेषताओं के कारण किया जाता है। कीड़े गियर के कुछ फायदों में शामिल हैंः
उच्च गियर कमीः वर्म गियर उच्च गियर कमी अनुपात प्रदान करते हैं, जो इनपुट और आउटपुट शाफ्ट के बीच महत्वपूर्ण गति कमी की अनुमति देता है।यह उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां उच्च टोक़ और कम गति आउटपुट की आवश्यकता होती है.
कॉम्पैक्ट डिजाइन: कृमि गियर की कॉम्पैक्ट प्रकृति उन्हें उन अनुप्रयोगों के लिए आदर्श बनाती है जहां स्थान सीमित है। उनकी अक्षीय व्यवस्था के परिणामस्वरूप अन्य गियर प्रणालियों की तुलना में एक छोटा पदचिह्न होता है।
स्व-लॉकिंग विशेषताः कीड़े गियर में स्व-लॉकिंग विशेषता होती है, जिसका अर्थ है कि कीड़ा गियर आसानी से कीड़े को नहीं चला सकता है।यह विशेषता उन अनुप्रयोगों में कीड़ा गियर को उपयोगी बनाती है जहां स्थिति बनाए रखने या पीछे की ओर ड्राइविंग को रोकने के लिए आवश्यक है.
उच्च झटके भार प्रतिरोध: कीड़ा गियर कीड़े और कीड़ा गियर दांतों के बीच बड़े संपर्क क्षेत्र के कारण उच्च झटके भार को संभालने में सक्षम हैं।यह उन्हें भारी शुल्क अनुप्रयोगों के लिए उपयुक्त बनाता है.
वीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| वीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| मॉडल | नामित आउटपुट टॉर्क (एन.एम.) | रखरखाव टोक़ (kN.m) | झुकाव टोक़ (kN.m) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता |
सटीकता (डिग्री) |
आईपी | कार्यरत Tep ((°C) | स्व-लॉकिंग | वजन ((किलो) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 32 किलो |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 28 किलो |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 52 किलो |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 65 किलोग्राम |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 88 किलो |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 135 किलो |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 192 किलो |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 251 किलो |
आवेदन
वर्म गियर घुमावदार ड्राइव यांत्रिक उपकरण हैं जिनका उपयोग विभिन्न अनुप्रयोगों में घूर्णन आंदोलन प्रदान करने के लिए किया जाता है। उनमें वर्म स्क्रू और वर्म व्हील शामिल हैं,जो एक साथ काम करते हैं टॉर्क उत्पन्न करने और संचालित घटक के घूर्णन को नियंत्रित करने के लिएकृमि गियर का अनूठा डिजाइन उच्च गियर अनुपात और स्व-लॉकिंग क्षमताओं की अनुमति देता है, जिससे वे कई अनुप्रयोगों के लिए उपयुक्त होते हैं।यहाँ कीड़ा गियर घुमावदार ड्राइव के कुछ आम अनुप्रयोगों रहे हैं:
सौर ट्रैकिंग सिस्टमः सौर पैनलों या सौर सांद्रकों जैसे सौर ट्रैकिंग सिस्टम में वर्म गियर स्लीविंग ड्राइव का व्यापक रूप से उपयोग किया जाता है।ये सौर पैनलों या दर्पणों को सूर्य की गति का पता लगाने में सक्षम बनाते हैं, पूरे दिन ऊर्जा कैप्चर को अधिकतम करता है। कीड़ा गियर की स्व-लॉकिंग सुविधा बाहरी बलों और हवा के भार के बावजूद पैनलों की स्थिति बनाए रखने में मदद करती है।
निर्माण और भारी उपकरण: कृमि गियर स्लीविंग ड्राइव निर्माण मशीनरी और भारी उपकरण में अनुप्रयोग पाते हैं। वे आमतौर पर क्रेन, खुदाई मशीनों और हवाई कार्य प्लेटफार्मों में उपयोग किए जाते हैं,जहां वे बूम या गिब के चिकनी और नियंत्रित घूर्णन की सुविधा प्रदान करते हैंवर्म गियर के उच्च गियर अनुपात भारी भारों की सटीक स्थिति और उठाने की अनुमति देते हैं।
औद्योगिक टर्नटेबल्स: वर्म गियर स्लीविंग ड्राइव का उपयोग औद्योगिक टर्नटेबल्स में किया जाता है, जिनका उपयोग बड़ी और भारी वस्तुओं को घुमाने के लिए किया जाता है। इन टर्नटेबल्स का उपयोग विनिर्माण, असेंबली लाइनों,और सामग्री हैंडलिंग सिस्टम जहां प्रसंस्करण के लिए काम के टुकड़े या उत्पादों को घुमाने की जरूरत है, निरीक्षण, या विभिन्न स्टेशनों के बीच स्थानांतरण।
रोबोटिक्स और स्वचालन: वर्म गियर स्पिनिंग ड्राइव विभिन्न रोबोटिक अनुप्रयोगों में एक महत्वपूर्ण भूमिका निभाते हैं। वे रोबोटिक बाहों, जोड़ों और ग्रिपर में घूर्णन आंदोलन प्रदान करते हैं,सटीक और नियंत्रित गति को सक्षमइन ड्राइव का उपयोग स्वचालित कन्वेयर सिस्टम में भी किया जाता है, जहां वे उत्पादन लाइन के साथ माल और सामग्रियों की आवाजाही को आसान बनाते हैं।
पवन टरबाइन: पवन टरबाइन प्रणालियों में वर्म गियर स्लीविंग ड्राइव का उपयोग किया जाता है। वे याव नियंत्रण में मदद करते हैं, जो कि हवा से ऊर्जा कैप्चर को अधिकतम करने के लिए टरबाइन के अभिविन्यास को समायोजित करना है।कीड़ा गियर की स्व-लॉकिंग सुविधा सुनिश्चित करती है कि टरबाइन हवा की दिशा के साथ ठीक से संरेखित रहता है.
उपग्रह डिश एंटेना: उपग्रह डिश एंटेना में ट्रैकिंग और पोजिशनिंग के लिए वर्म गियर स्विविंग ड्राइव का प्रयोग किया जाता है।वे उपग्रहों को सटीक रूप से ट्रैक करने और एक स्थिर कनेक्शन बनाए रखने के लिए एंटीना की अनुमति देते हैंहवा या कंपन जैसे पर्यावरणीय कारकों के अधीन होने पर भी।
ये केवल कई अनुप्रयोगों के कुछ उदाहरण हैं। उनकी मजबूती, उच्च गियर अनुपात,और स्व-लॉकिंग विशेषताएं उन्हें विभिन्न उद्योगों के लिए उपयुक्त बनाती हैं जहां सटीक घूर्णन गति और टोक़ संचरण की आवश्यकता होती है.
