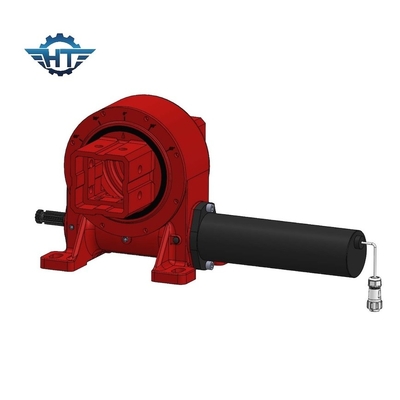

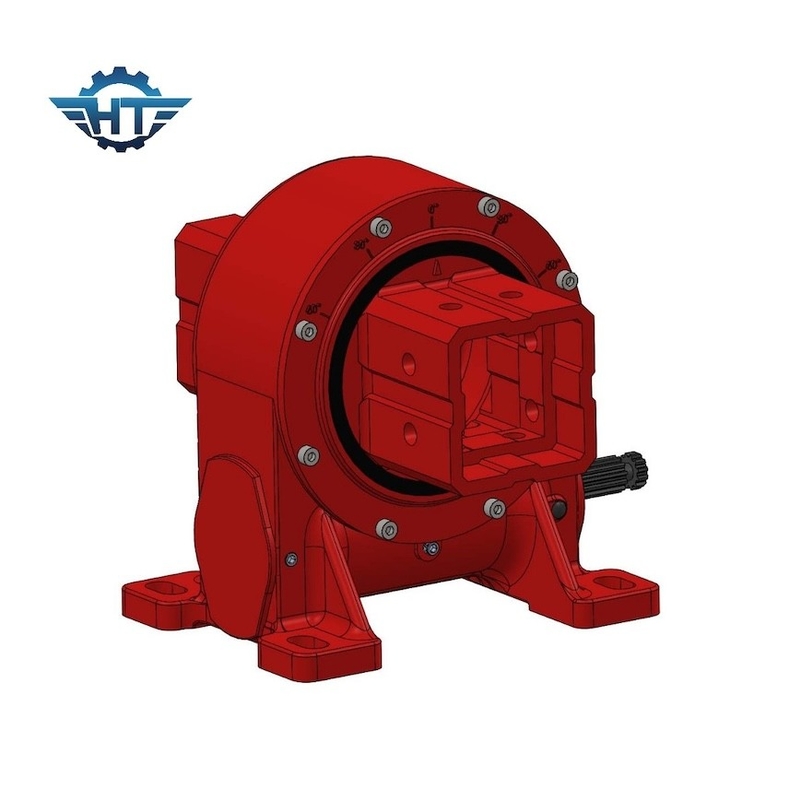

उत्पाद विवरण:
|
| प्रमाणपत्र: | आईएसओ 9001:2015 | सुविधा की रक्षा करें: | IP66 |
|---|---|---|---|
| अधिकतम आउटपुट टॉर्क: | 80,000 एनएम तक | मोटर वोल्टेज: | 24 वी |
| स्थापना स्थल: | छत और मैदान | ट्रांसमिशन दक्षता: | 40% |
| शोर स्तर: | कम | ओईएम सेवा: | उपलब्ध |
| प्रमुखता देना: | ऊर्ध्वाधर एकल अक्ष घुमावदार ड्राइव,एकल अक्ष ऊर्ध्वाधर घुमावदार ड्राइव,टॉर्क एप्लिकेशन वर्टिकल स्विंग ड्राइव |
||
यह उत्पाद तीन अलग-अलग प्रकार के दांतों में उपलब्ध हैः हेलिकल दांत, जो असाधारण शक्ति और कठोरता प्रदान करता है, जो लंबे समय तक चलने और विश्वसनीय प्रदर्शन सुनिश्चित करता है।
वर्टिकल स्लीविंग ड्राइव का अधिकतम आउटपुट टॉर्क 80,000 एनएम तक होता है, जिससे यह भारी शुल्क अनुप्रयोगों के लिए एक शक्तिशाली और कुशल समाधान बन जाता है।यह बड़े भारों को आसानी से संभालने में सक्षम है.
वर्टिकल स्लीविंग ड्राइव का मानक रंग चांदी का ग्रे है, जो इसे किसी भी औद्योगिक परियोजना के लिए एक चिकना और स्टाइलिश जोड़ बनाता है।यह आपके आवेदन की विशिष्ट आवश्यकताओं के अनुरूप कस्टम रंगों की एक श्रृंखला में भी उपलब्ध है.
वर्टिकल स्लीविंग ड्राइव को एसी, डीसी और हाइड्रोलिक मोटर सहित विभिन्न प्रकार के मोटर्स को समायोजित करने के लिए डिज़ाइन किया गया है। इससे अधिक लचीलापन और अनुकूलन की अनुमति मिलती है,यह सुनिश्चित करना कि ड्राइव आपके आवेदन की विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है.
इसकी बहुमुखी प्रतिभा और विश्वसनीयता के अलावा, वर्टिकल स्लीविंग ड्राइव तीन अलग-अलग विन्यासों में उपलब्ध हैः एकल-अक्ष स्लीविंग ड्राइव, दो-अक्ष स्लीविंग ड्राइव,और तीन-अक्ष घुमावदार ड्राइवयह अधिक लचीलापन और अनुकूलन की अनुमति देता है, यह सुनिश्चित करता है कि ड्राइव को आपके आवेदन की विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सके।
कुल मिलाकर, वर्टिकल स्लीविंग ड्राइव औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक बहुमुखी और विश्वसनीय समाधान है।और अनुकूलन योग्य मोटर विकल्प, यह किसी भी परियोजना के लिए आदर्श विकल्प है जिसमें भारी भारों के रोटेशन की आवश्यकता होती है।
| वीई मॉडल प्रदर्शन पैरामीटर | |||||||||||
| मॉडल | नामित आउटपुट टॉर्क (एन.एम.) | रखरखाव टोक़ (kN.m) | झुकाव टोक़ (kN.m) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता |
सटीकता (डिग्री) |
आईपी | स्व-लॉकिंग | वजन ((किलो) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | ४०% | ≤0.15 | 66 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ४०% | ≤0.15 | 66 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ४०% | ≤0.15 | 66 | हाँ | 32 किलो |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ४०% | ≤0.15 | 66 | हाँ | 28 किलो |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ४०% | ≤0.15 | 66 | हाँ | 52 किलो |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ४०% | ≤0.15 | 66 | हाँ | 65 किलोग्राम |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ४०% | ≤0.15 | 66 | हाँ | 88 किलो |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ४०% | ≤0.15 | 66 | हाँ | 135 किलो |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ४०% | ≤0.15 | 66 | हाँ | 192 किलो |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ४०% | ≤0.15 | 66 | हाँ | 251 किलो |
दो अक्षीय सौर ट्रैकर स्विविंग ड्राइव ऊर्ध्वाधर स्विविंग ड्राइव के सबसे लोकप्रिय अनुप्रयोगों में से एक है।इस उत्पाद का उपयोग सूर्य के आंदोलन को ट्रैक करने और अधिकतम ऊर्जा उत्पादन के लिए सौर पैनलों के कोण को समायोजित करने के लिए किया जाता हैऊर्ध्वाधर घुमावदार ड्राइव को 40% तक की उच्च ट्रांसमिशन दक्षता और 8kNm का अधिकतम टॉर्क प्रदान करने के लिए डिज़ाइन किया गया है, जिससे यह इस अनुप्रयोग के लिए आदर्श है।
दो-अक्ष वाले घुमावदार ड्राइव का उपयोग अन्य अनुप्रयोगों में भी किया जाता है, जैसे कि क्रेन, खुदाई मशीन और अन्य भारी-भरकम मशीनरी।उत्पाद के हेलिकल टूथ डिजाइन चिकनी घूर्णन सुनिश्चित करता है और मशीनरी पर पहनने और आंसू को कम करता हैIP66 की सुरक्षा ग्रेड इसे धूल, पानी और अन्य पर्यावरणीय कारकों के प्रतिरोधी बनाता है, जिससे लंबे समय तक चलने वाला प्रदर्शन सुनिश्चित होता है।
ऊर्ध्वाधर घुमावदार ड्राइव का एक अन्य लोकप्रिय अनुप्रयोग पवन ऊर्जा उद्योग में है।कीड़ा गियर छोटे घुमावदार ड्राइव ऊर्जा उत्पादन को अधिकतम करने के लिए टरबाइन ब्लेड के रोटेशन को नियंत्रित करने के लिए प्रयोग किया जाता हैउत्पाद की उच्च संचरण दक्षता और आउटपुट टॉर्क इसे इस अनुप्रयोग के लिए आदर्श बनाते हैं।
संक्षेप में, ऊर्ध्वाधर घुमावदार ड्राइव विभिन्न उद्योगों में अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त एक बहुमुखी उत्पाद है।हेलिकल दांत डिजाइन, और IP66 की सुरक्षा ग्रेड, यह सटीकता, सटीकता, और स्थिरता की आवश्यकता है कि मशीनरी के लिए एक उत्कृष्ट विकल्प बनाते हैं।दो अक्षीय घुमावदार ड्राइव, या कीड़ा गियर छोटे घुमावदार ड्राइव, इस उत्पाद विश्वसनीय प्रदर्शन और लंबे समय तक चलने वाला स्थायित्व प्रदान करता है।
वर्टिकल स्लीविंग ड्राइव उत्पाद तकनीकी सहायता और सेवाएं प्रदान करता है जैसेः
अनुभवी इंजीनियरों और तकनीशियनों की हमारी टीम हमारे वर्टिकल स्लीविंग ड्राइव उत्पाद के विश्वसनीय और कुशल संचालन को सुनिश्चित करने के लिए असाधारण समर्थन और सेवाएं प्रदान करने के लिए समर्पित है।
