सौर और औद्योगिक उपकरणों के लिए स्व-लॉकिंग वर्म गियर स्लीविंग ड्राइव

सौर और औद्योगिक उपकरणों के लिए स्व-लॉकिंग वर्म गियर स्लीविंग ड्राइव

विवरण

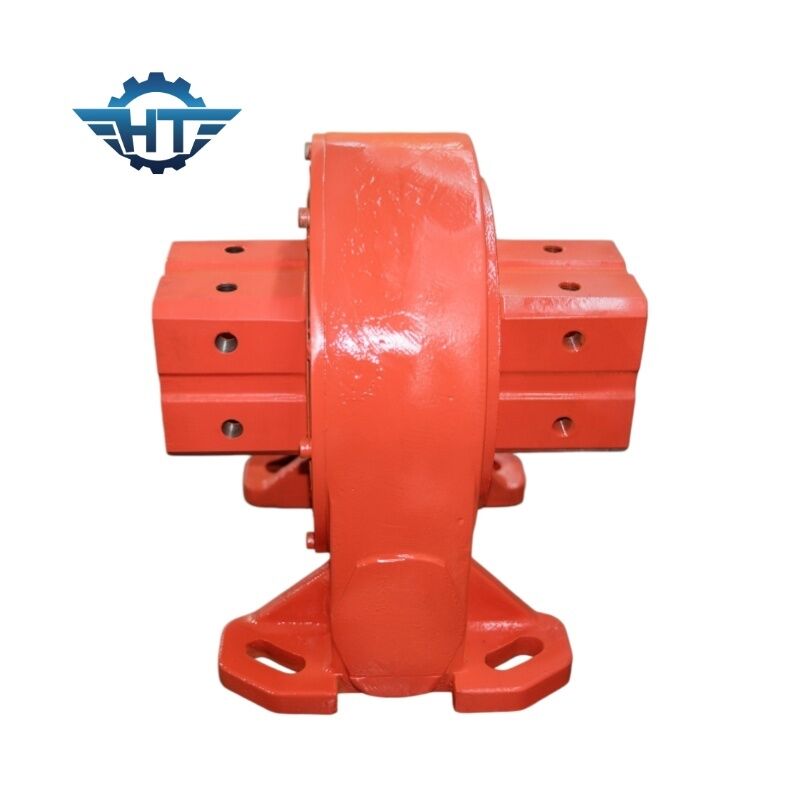

वर्म गियर स्विविंग ड्राइव एक कॉम्पैक्ट रोटरी ट्रांसमिशन समाधान है जिसे नियंत्रित रोटेशन, उच्च टार्क आउटपुट और मैकेनिकल सिस्टम की एक विस्तृत श्रृंखला में विश्वसनीय लोड समर्थन प्रदान करने के लिए डिज़ाइन किया गया है।यह एक घुमावदार असर एकीकृत करता है, कीड़ा गियर तंत्र, आवास, बीयरिंग, बोल्ट और अन्य यांत्रिक घटकों को एक कॉम्पैक्ट ड्राइव यूनिट में।

इसकी उच्च टोक़ क्षमता, स्व-लॉकिंग क्षमता, कॉम्पैक्ट संरचना और सटीक स्थिति के साथ,कीड़ा गियर घुमावदार ड्राइव विशेष रूप से उन अनुप्रयोगों के लिए उपयुक्त है जिनके लिए नियंत्रित घूर्णी आंदोलन और स्थिर भार पकड़ की आवश्यकता होती है.

सौर ट्रैकिंग अनुप्रयोगों के लिए, घुमावदार ड्राइव को एक डीसी ग्रह गियर मोटर या एसी गियर मोटर के साथ संयुक्त किया जा सकता है ताकि विश्वसनीय एजिमुथ या ऊंचाई आंदोलन प्रदान किया जा सके।निर्माण और औद्योगिक मशीनरी मेंउच्च भार वाले घूर्णी अनुप्रयोगों के लिए इसे हाइड्रोलिक मोटर द्वारा भी चलाया जा सकता है।

वर्म गियर स्विविंग ड्राइव कैसे काम करता है?

कीड़ा गियर तंत्र मोटर या हाइड्रोलिक शक्ति को घुमावदार अंगूठी में स्थानांतरित करता है, इनपुट रोटेशन को नियंत्रित घूर्णन आंदोलन में परिवर्तित करता है।कीड़ा गियर ट्रांसमिशन एक अपेक्षाकृत कॉम्पैक्ट आवास के भीतर एक उच्च कमी अनुपात प्रदान करता है.

इसके मुख्य लाभों में से एक इसकी स्व-लॉकिंग विशेषता है। जब आवेदन के लिए सही ढंग से चुना जाता है, तो ड्राइव बाहरी भारों के कारण रिवर्स रोटेशन का सामना कर सकता है,मोटर काम नहीं कर रहा है जब आवश्यक स्थिति बनाए रखने में मदद.

यह वर्म गियर स्लेव ड्राइव को बदलते भार, कंपन, हवा के बल या पोजिशनिंग आवश्यकताओं के संपर्क में उपकरणों के लिए उपयुक्त बनाता है।

वीई मॉडल स्विंग ड्राइव के मापदंड

वीई वर्म गियर स्विंग ड्राइव की मुख्य विशेषताएं

1उच्च टोक़ और भार क्षमता

वीई श्रृंखला को महत्वपूर्ण अक्षीय और रेडियल भारों का समर्थन करते हुए उच्च आउटपुट टॉर्क प्रसारित करने के लिए डिज़ाइन किया गया है।विभिन्न ड्राइव आकार इंजीनियरों को आवश्यक टोक़ के अनुसार एक उपयुक्त विन्यास का चयन करने की अनुमति देते हैं, पलटने का क्षण, और संरचनात्मक भार।

2. स्व-लॉकिंग वर्म गियर डिजाइन

वर्म गियर ट्रांसमिशन उचित परिचालन स्थितियों में स्व-लॉकिंग कार्य प्रदान कर सकता है।यह निरंतर मोटर शक्ति के बिना संचालित संरचना की स्थिति बनाए रखने में मदद करता है और विशेष रूप से सौर ट्रैकिंग और स्थिति निर्धारण उपकरण के लिए उपयोगी है.

3. सटीक रोटरी पोजिशनिंग

रोटेशनल पोजिशनिंग सटीकता ≤0.1° के साथ, घुमावदार ड्राइव का उपयोग उन अनुप्रयोगों में किया जा सकता है जहां नियंत्रित कोणीय आंदोलन महत्वपूर्ण है, जिसमें सौर ट्रैकर्स शामिल हैं,एंटीना पोजिशनिंग उपकरण, और औद्योगिक घूर्णी यंत्र।

4कॉम्पैक्ट एकीकृत निर्माण

घुमावदार अंगूठी, कीड़ा गियर तंत्र, आवास, बीयरिंग और माउंटिंग घटकों को एक कॉम्पैक्ट ड्राइव असेंबली में एकीकृत किया गया है।यह डिजाइन स्थापना को सरल बनाता है और घुमावदार ट्रांसमिशन प्रणाली के लिए आवश्यक स्थान को कम कर सकता है.

5सील और संक्षारण प्रतिरोधी डिजाइन

घिरा हुआ आवास आंतरिक ट्रांसमिशन घटकों को धूल, नमी और अन्य पर्यावरणीय प्रदूषकों से बचाने में मदद करता है।ड्राइव बाहरी अनुप्रयोगों के लिए विन्यस्त किया जा सकता है जहां पर्यावरण संरक्षण और दीर्घकालिक यांत्रिक विश्वसनीयता की आवश्यकता होती है.

6. एकाधिक ड्राइव विन्यास

आवेदन के आधार पर, घुमावदार ड्राइव को विभिन्न ड्राइव समाधानों के साथ आपूर्ति की जा सकती है, जिसमें डीसी गियर मोटर, एसी गियर मोटर और हाइड्रोलिक मोटर शामिल हैं।यह सौर ट्रैकिंग प्रणालियों के लिए लचीलापन प्रदान करता है, मोबाइल मशीनरी और औद्योगिक उपकरण।

सौर ट्रैकिंग सिस्टम के लिए वर्म गियर स्लीविंग ड्राइव

सौर ट्रैकिंग कीड़ा गियर स्लेव ड्राइव के लिए सबसे व्यापक रूप से उपयोग किए जाने वाले अनुप्रयोगों में से एक है।एक सौर ट्रैकर ने सौर मॉड्यूल की कोणीय स्थिति को नियंत्रित किया ताकि पैनल पूरे दिन सूर्य की गति का अनुसरण कर सकें।.

उपयुक्त स्लीव ड्राइव आकार केवल पैनल क्षेत्र से अधिक पर निर्भर करता है। महत्वपूर्ण चयन कारकों में शामिल हैंः

• सौर मॉड्यूल का कुल क्षेत्रफल

• ट्रैकर संरचना का भार

• मॉड्यूलों की संख्या और व्यवस्था

• गुरुत्वाकर्षण के केंद्र का विस्थापन

• हवा का भार और हवा की गति

• आवश्यक ट्रैकिंग सटीकता

• परिचालन गति

• आवश्यक रोधक टोक़

• स्थापना की दिशा

• स्थानीय पर्यावरणीय परिस्थितियाँ

एक सामान्य संदर्भ के रूप में, निम्नलिखित सौर पैनल क्षेत्रों को प्रारंभिक चयन के लिए विचार किया जा सकता हैः

ये मान केवल प्रारंभिक संदर्भ के लिए हैं। सौर ट्रैकर स्लेव ड्राइव का अंतिम चयन केवल पैनल क्षेत्र के बजाय पूर्ण यांत्रिक भार स्थितियों पर आधारित होना चाहिए।

के लिए वर्म गियर स्लीविंग ड्राइवऔद्योगिक अनुप्रयोग

फोटोवोल्टिक ट्रैकिंग सिस्टम के अतिरिक्त, वर्म गियर स्विविंग ड्राइव को नियंत्रित घूर्णी गति और उच्च भार क्षमता की आवश्यकता वाले उपकरणों पर व्यापक रूप से लागू किया जाता है।

विशिष्ट अनुप्रयोगों में शामिल हैंः

• सौर ट्रैकिंग सिस्टम

• पवन ऊर्जा उपकरण

• उपग्रह और एंटीना पोजिशनिंग सिस्टम

• ट्रक क्रेन और उठाने के उपकरण

• हवाई कार्य प्लेटफार्म

• निर्माण मशीनरी

• बंदरगाह और समुद्री उपकरण

• खनन मशीनरी

• धातुकर्म उपकरण

• इस्पात उत्पादन उपकरण

• कृषि मशीनरी

• अपशिष्ट जल और सीवेज उपचार उपकरण

• सामग्री हैंडलिंग और रोटरी पोजिशनिंग उपकरण

हाइड्रोलिक अनुप्रयोगों के लिए, स्लीविंग ड्राइव को भारी-शुल्क मशीनरी के लिए एक कॉम्पैक्ट हाइड्रोलिक स्लीविंग ड्राइव प्रणाली बनाने के लिए एक हाइड्रोलिक मोटर के साथ जोड़ा जा सकता है।

वर्म गियर स्विविंग ड्राइव क्यों चुनें?

पारंपरिक घुमावदार ट्रांसमिशन व्यवस्थाओं की तुलना में, एक एकीकृत घुमावदार ड्राइव उच्च टोक़ ट्रांसमिशन, कॉम्पैक्ट स्थापना, नियंत्रित रोटेशन, लोड होल्डिंग,और सरल प्रणाली एकीकरण.

सौर ट्रैकर निर्माताओं और उपकरण एकीकृत करने वालों के लिए, वीई श्रृंखला विभिन्न ट्रैकर कॉन्फ़िगरेशन और भार आवश्यकताओं को समायोजित करने के लिए कई आकार और गियर अनुपात प्रदान करती है।ड्राइव भी उपयुक्त मोटर्स के साथ अनुकूलित किया जा सकता है, माउंटिंग इंटरफेस, और परियोजना आवश्यकताओं के अनुसार अन्य विन्यास।

स्लीविंग ड्राइव चयन समर्थन

एक घुमावदार ड्राइव का चयन केवल ड्राइव व्यास या सौर पैनल क्षेत्र पर भरोसा करने के बजाय वास्तविक अनुप्रयोग पर आधारित होना चाहिए। हमारी इंजीनियरिंग टीम आवश्यक आउटपुट टॉर्क का मूल्यांकन कर सकती है,झुकाव क्षण, धारक टोक़, अक्षीय भार, रेडियल भार, घूर्णन गति और पर्यावरण की स्थिति उपयुक्त मॉडल की सिफारिश करने के लिए।

सौर ट्रैकिंग परियोजनाओं के लिए, कृपया पैनल की मात्रा और आयाम, ट्रैकर संरचना का आकार और वजन, गुरुत्वाकर्षण केंद्र, हवा की स्थिति और आवश्यक ट्रैकिंग कोण प्रदान करें।यह जानकारी पूरी ट्रैकिंग संरचना के लिए अधिक सटीक रूप से घुमावदार ड्राइव का चयन करने की अनुमति देता है.
