| ब्रांड नाम: | HT |
| मॉडल नंबर: | वीई10 |
| MOQ: | 1 पीसी |
| कीमत: | 145~226 USD/PC |
| डिलीवरी का समय: | 15 ~ 30 दिन |

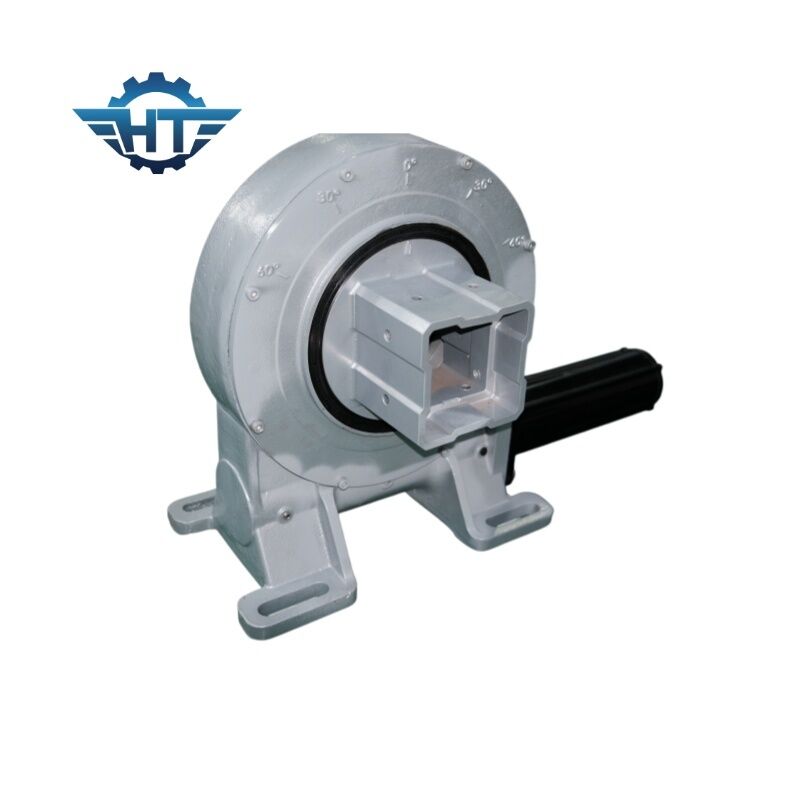

VE10 क्षैतिज एकल अक्ष ट्रैकिंग प्रणालियों के लिए छोटे बैकलैश संलग्न स्लीविंग ड्राइव
वर्म गियर स्विविंग ड्राइव विवरण
स्लेव ड्राइव, जिसे आमतौर पर वर्म ड्राइव के रूप में जाना जाता है, एक पूर्ण, स्थापित करने के लिए तैयार प्रणाली है जिसमें गियर, वर्म, बेस, टॉप प्लेट और पूरी तरह से संलग्न आवास शामिल हैं।यह हाइड्रोलिक या 12V/24V/48V इलेक्ट्रिक मोटर्स के साथ अनुकूलित किया जा सकता है, ग्रह गियरबॉक्स. ट्रैकिंग प्रणाली के एक प्रमुख घटक के रूप में, घुमावदार reducer ट्रैकिंग प्रणाली का "दिल" कहा जाता है,और इसका उत्पाद प्रदर्शन सीधे ट्रैकिंग सिस्टम की सटीकता को प्रभावित करता है.
वीई मॉडल प्रदर्शन पैरामीटर
| वीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| मॉडल | नामित आउटपुट टॉर्क (एन.एम.) | रखरखाव टोक़ (kN.m) | झुकाव टोक़ (kN.m) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता |
सटीकता (डिग्री) |
आईपी | कार्यरत Tep ((°C) | स्व-लॉकिंग | वजन ((किलो) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 32 किलो |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 28 किलो |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 52 किलो |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 65 किलोग्राम |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 88 किलो |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 135 किलो |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 192 किलो |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 251 किलो |
विशेषताएं
टोरोइडल लिपटे कीड़ा के साथ विश्वसनीय सटीकता, भी कई विशेषताएं और फायदे
एकल अक्ष सौर ट्रैकर्स और क्षैतिज अक्ष आउटपुट की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया
घुमावदार असर के सिद्धांत का उपयोग करना
±60° घूर्णन
स्व-लॉकिंग गियर सेट
इनपुट टॉर्क, आउटपुट टॉर्क और स्थापना अनुकूलित किया जा सकता है
मोटर विकल्प
आवेदन
कीड़ा गियर और कीड़ा ड्राइव रिवर्स स्व-लॉकिंग की विशेषताएं हैं, जो रिवर्स स्व-लॉकिंग का एहसास कर सकते हैं, अर्थात केवल कीड़ा ही कीड़ा गियर चला सकता है,लेकिन कीड़ा कीचड़ गियर द्वारा स्थानांतरित करने के लिए संचालित नहीं किया जा सकताजब कीड़े का नेतृत्व कोण जाली गियर के दांतों के बीच समकक्ष घर्षण कोण से कम होता है, तो तंत्र में स्व-लॉकिंग गुण होते हैं और रिवर्स स्व-लॉकिंग प्राप्त कर सकते हैं, अर्थात,केवल कीड़ा ही कीड़ा पहिया चला सकता है, लेकिन कीड़ा कीड़ा पहिया द्वारा संचालित नहीं किया जा सकता है। जैसे कि इसकी भारी मशीनरी में इस्तेमाल किया जाने वाला स्व-लॉकिंग कीड़ा तंत्र, इसकी रिवर्स स्व-लॉकिंग सुरक्षा में भूमिका निभा सकती है।यह विशेषता स्लीविंग ड्राइव डिवाइस को उठाने में व्यापक रूप से उपयोग किया जाता हैमुख्य इंजन की तकनीकी सामग्री में सुधार करते हुए, यह मुख्य इंजन के संचालन स्थिरता और सुरक्षा कारक में भी काफी सुधार करता है।यह यांत्रिक उपकरणों के सुरक्षित निर्माण अनुप्रयोग का एक महत्वपूर्ण अवतार है।.
