उत्पाद विवरण:
|
| प्रकार: | सिंगल लिफाफा वर्म गियर | सामग्री: | 42CRMN या 50Mn |
|---|---|---|---|
| आवेदन: | क्षैतिज सिंगल एक्सिस ट्रैकिंग सिस्टम | फील्ड लाइफ: | 30 साल |
| रंग: | के रूप में अनुरोध किया | आकार: | 3 इंच से 25 इंच |
| मोटर आपूर्ति: | 24 वी, 12 वी, 48 वी | विशेषताएं: | लॉन्ग लाइफ, सेल्फ लॉकिंग |
| प्रमुखता देना: | एंटी बैकलैश स्लीविंग बियरिंग ड्राइव,48V स्लीविंग बियरिंग ड्राइव,एंटी बैकलैश सोलर स्लीव ड्राइव |
||

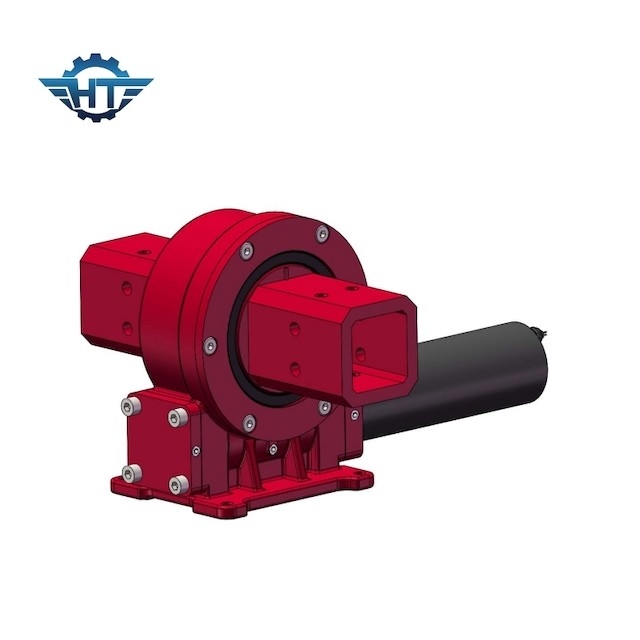

क्षैतिज सिंगल एक्सिस ट्रैकिंग सिस्टम के लिए VE5 छोटा बैकलैश संलग्न स्लीविंग ड्राइव
वर्म गियर्स स्लीविंग ड्राइव विवरण
एक स्लीव ड्राइव, जिसे आमतौर पर वर्म ड्राइव के रूप में जाना जाता है, एक पूर्ण, स्थापित करने के लिए तैयार प्रणाली है जिसमें गियर, वर्म, बेस, टॉप प्लेट और पूरी तरह से संलग्न आवास शामिल हैं।इसे हाइड्रोलिक या 12V/24V/48V इलेक्ट्रिक मोटर्स, ग्रहीय गियरबॉक्स के साथ अनुकूलित किया जा सकता है।ट्रैकिंग सिस्टम के एक प्रमुख घटक के रूप में, स्लीविंग रिड्यूसर को ट्रैकिंग सिस्टम का "दिल" कहा जाता है, और इसका उत्पाद प्रदर्शन सीधे ट्रैकिंग सिस्टम की सटीकता को प्रभावित करता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
विशेषताएं
टॉरॉयडल लिफाफा वर्म के साथ विश्वसनीय सटीकता, कई विशेषताएं और फायदे भी
एकल अक्ष सौर ट्रैकर्स और क्षैतिज अक्ष आउटपुट की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया
स्लीविंग बेयरिंग सिद्धांत का उपयोग करना
±60° रोटेशन
सेल्फ-लॉकिंग गियर सेट
इनपुट टोक़, आउटपुट टोक़ और स्थापना को अनुकूलित किया जा सकता है
मोटर विकल्प
अनुप्रयोग
वर्म गियर और वर्म ड्राइव में रिवर्स सेल्फ-लॉकिंग की विशेषताएं होती हैं, जो रिवर्स सेल्फ-लॉकिंग का एहसास कर सकती हैं, यानी वर्म गियर को केवल वर्म ही चला सकता है, लेकिन वर्म गियर को ले जाने के लिए वर्म को ड्राइव नहीं किया जा सकता है।जब वर्म का लीड एंगल मेशिंग गियर दांतों के बीच के बराबर घर्षण कोण से कम होता है, तो तंत्र में सेल्फ-लॉकिंग गुण होते हैं और रिवर्स सेल्फ-लॉकिंग प्राप्त कर सकते हैं, अर्थात केवल वर्म ही वर्म व्हील को चला सकता है, लेकिन वर्म वर्म व्हील द्वारा संचालित नहीं किया जा सकता है।जैसे कि इसकी भारी मशीनरी में इस्तेमाल होने वाला सेल्फ-लॉकिंग वर्म मैकेनिज्म, इसका रिवर्स सेल्फ-लॉकिंग सुरक्षा संरक्षण में भूमिका निभा सकता है।यह सुविधा स्लीविंग ड्राइव डिवाइस को व्यापक रूप से उठाने, हवाई काम और अन्य उपकरणों में उपयोग करती है।मुख्य इंजन की तकनीकी सामग्री में सुधार करते हुए, यह मुख्य इंजन के संचालन स्थिरता और सुरक्षा कारक में भी काफी सुधार करता है।यह यांत्रिक उपकरणों के सुरक्षित निर्माण अनुप्रयोग का एक महत्वपूर्ण अवतार है।
