उत्पाद विवरण:
|
| नमूना: | 9 इंच | गियर अनुपात: | 61:1 |
|---|---|---|---|
| क्षमता: | 40% | मोटर: | बिजली की मोटर |
| प्रकार: | लंबवत घुड़सवार | आवेदन: | फ्लैट सिंगल एक्सिस ट्रैकिंग सिस्टम |
| शुद्धता: | 0.15 डिग्री | OEM सेवा: | उपलब्ध |
| प्रमुखता देना: | OEM सिंगल एक्सिस स्लीविंग ड्राइव,इलेक्ट्रिक मोटर वर्टिकल स्लीविंग ड्राइव,OEM मोटर स्लीविंग ड्राइव |
||

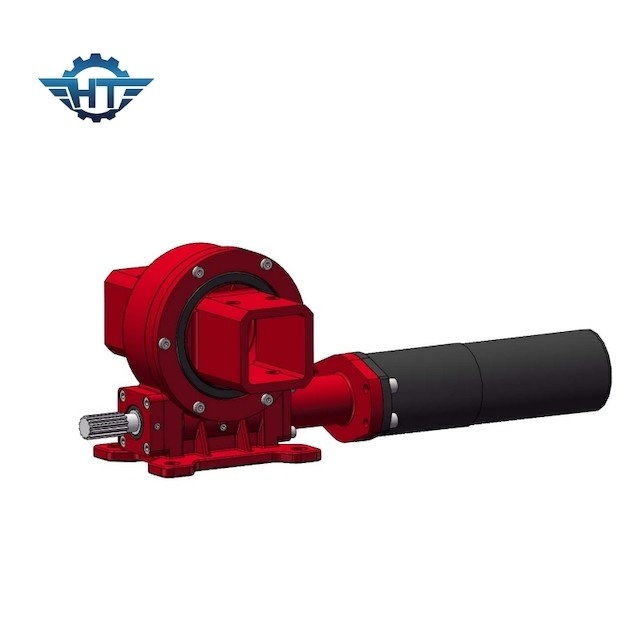

ओपन फील्ड फ्लैट सिंगल एक्सिस ट्रैकिंग सिस्टम के लिए वीई 9 वर्टिकल माउंटेड स्लीविंग ड्राइव
संलग्न स्लीविंग ड्राइव विवरण
संलग्न स्लीविंग ड्राइव को अलग-अलग सटीकता से विभाजित किया जा सकता है: सामान्य बैकलैश प्रकार, छोटा बैकलैश प्रकार।इसे बढ़ते तरीकों से भी विभाजित किया जा सकता है: लंबवत प्रकार, दोहरी धुरी प्रकार।स्लीविंग ड्राइव मजबूत टिल्टिंग मोमेंट और स्टैटिक सेल्फ-लॉकिंग फंक्शन के साथ सेल्फ लॉकिंग वर्म गियर पर आधारित है।मल्टी टूथ संपर्क विशेष रूप से उच्च भार को चलाने के लिए डिज़ाइन किया गया है।
| नमूना: | वीई9 | उत्पत्ति का स्थान | चांगझौ, चीन |
| ब्रांड | हांग्तुओ | प्रकार | संलग्न करना |
| सामग्री | 42CrMo, 50Mn | आउटपुट टॉर्क | 2250 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 16 KN.m | टोर्क पकड़ना | 80 KN.m |
| स्थिर अक्षीय रेटिंग | 60 केएन | स्टेटिक रेडियल रेटिंग | 130 केएन |
| गतिशील अक्षीय रेटिंग | 30 केएन | गतिशील रेडियल रेटिंग | 65 केएन |
| गियर अनुपात | 61:1 | क्षमता | 40% |
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
दोहरी धुरी ट्रैकिंग
दोहरी-अक्ष ट्रैकिंग, एक ही समय में दो अक्षों के चलने के साथ, दो क्षैतिज स्लीविंग ड्राइव, या ट्रैकिंग प्राप्त करने के लिए एक लंबवत-क्षैतिज स्लीविंग ड्राइव के साथ प्राप्त किया जा सकता है, जो यह सुनिश्चित कर सकता है कि सौर पैनल हमेशा सूर्य की किरणों के लंबवत होता है, इसलिए दोहरी-अक्ष ट्रैकिंग सौर ऊर्जा उत्पादन की दक्षता में सुधार करती है।इसे 35 से 45 फीसदी तक बढ़ाया जा सकता है।
