उत्पाद विवरण:
|
| उत्पत्ति के प्लेस: | चांगझौ, चीन | प्रमाणपत्र: | आईएसओ, सीई |
|---|---|---|---|
| आईपी वर्ग: | संलग्न IP66 | स्व ताला: | हां |
| प्रकार: | 1 इंच स्लीविंग ड्राइव | सामग्री: | 42CrMo या 50Mn |
| वैकल्पिक आकार: | 3 इंच~25 इंच | आवेदन: | सन सोलर ट्रैकर |
| प्रमुखता देना: | 3 "क्षैतिज वर्म ड्राइव स्लीव रिंग,वर्म ड्राइव स्लीव रिंग 50Mn,ISO9001 वर्म स्लीव ड्राइव |
||

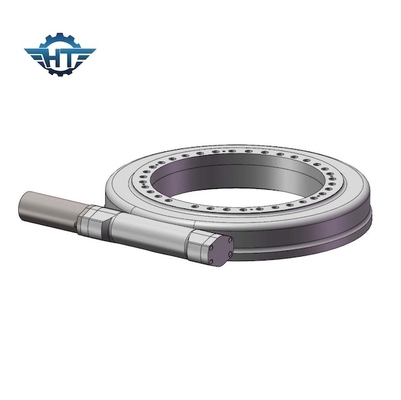

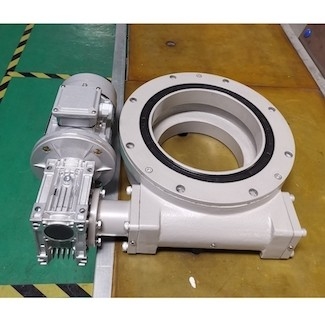

सन सोलर ट्रैकर के लिए कठोर टूच के साथ 3 इंच क्षैतिज स्लीव ड्राइव
क्षैतिज स्लीव ड्राइव विवरण
स्लीव ड्राइव उन अनुप्रयोगों के लिए एकदम सही हैं जिनके लिए एक ही गियर बॉक्स से लोड होल्डिंग और रोटेशनल टॉर्क दोनों की आवश्यकता होती है।ड्राइव में एक घंटे का वर्म तकनीक है, जो ड्राइव की दक्षता को बढ़ाता है।सामान्य और ऑवरग्लास तकनीक के बीच का अंतर यह है कि, एक पारंपरिक वर्म गियरिंग सिस्टम में, गियर का केवल एक दांत वर्म शाफ्ट के संपर्क में होता है, जबकि ऑवरग्लास में इसका मल्टी-टूथ संपर्क होता है।
लाभ
संरचना कॉम्पैक्ट है, वापसी निकासी छोटी है, सटीकता अधिक है, सेवा जीवन बहुत लंबा है, और रेटेड आउटपुट टोक़ को बहुत बड़ा बनाया जा सकता है।लेकिन कीमत थोड़ी अधिक महंगी है।प्लेनेटरी रिड्यूसर का उपयोग आमतौर पर तब किया जाता है जब सीमित स्थान, यानी छोटी मात्रा और बड़े टॉर्क में उच्च टॉर्क की आवश्यकता होती है, और इसकी विश्वसनीयता और जीवन स्पर गियर रिड्यूसर से बेहतर होता है।स्पर गियर रिड्यूसर का उपयोग कम वर्तमान खपत, कम शोर और उच्च दक्षता वाले कम लागत वाले अनुप्रयोगों के लिए किया जाता है।ग्रहों के रिड्यूसर को छोटे आकार, उच्च आउटपुट टॉर्क और उच्च ट्रांसमिशन दक्षता की विशेषता होती है, जब तक कि उनकी ये आवश्यकताएं हों।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
अनुप्रयोग
रोटरी ड्राइव फोटोवोल्टिक ट्रैकिंग सिस्टम के उपयोग को नियंत्रण विधि के अनुसार दो प्रकारों में विभाजित किया जा सकता है:
(1) निष्क्रिय नियंत्रण।निष्क्रिय सौर ट्रैकर्स आमतौर पर द्रव घनत्व में बदलाव लाने के लिए पर्यावरण की ताकतों पर भरोसा करते हैं।यह परिवर्तन एक आंतरिक बल प्रदान करता है जिसका उपयोग घटकों को सूर्य को ट्रैक करने के लिए किया जाता है।
(2) सक्रिय नियंत्रण।सक्रिय सौर ट्रैकर्स सर्किट और एक्चुएटर्स (मोटर्स, हाइड्रोलिक्स, आदि) को चलाने के लिए बाहरी रूप से प्रदान की गई शक्ति का उपयोग करते हैं ताकि घटकों को सूर्य को ट्रैक किया जा सके।ओपन-लूप नियंत्रण एक ट्रैकिंग विधि है जो ऐसे सेंसर का उपयोग नहीं करती है जो सीधे सूर्य की स्थिति को भांप लेता है।यह सूर्य की स्थिति (दिन के समय, तिथि, स्थान, आदि के आधार पर) की गणितीय गणनाओं का उपयोग करता है ताकि यह निर्धारित किया जा सके कि ट्रैकर को कहां उन्मुख किया जाना चाहिए और उसके अनुसार ट्रैकर के ड्राइवट्रेन को चलाएं।
