उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | 3 इंच |
|---|---|---|---|
| गियर अनुपात: | 31:1 | रेटेड आउटपुट टॉर्क: | 600 एनएम |
| टोर्क पकड़ना: | 1500 एनएम | झुकाव टोक़: | 3000 एनएम |
| बढ़ते छेद: | 6*एम6 | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | SE3 सिंगल एक्सिस स्लीविंग ड्राइव,मल्टी टूथ सिंगल एक्सिस स्लीविंग ड्राइव,SE3 स्लीविंग रिंग ड्राइव |
||

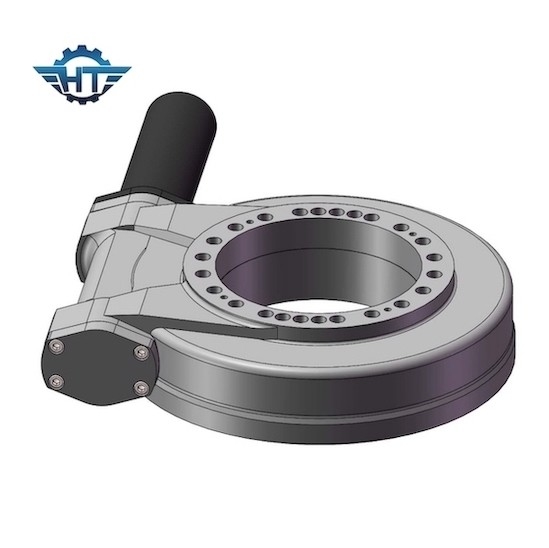

इनलाइन सोलर ट्रैकिंग सिस्टम के लिए SE3 वर्म गियर स्मॉल स्लीवंग रिंग ड्राइव
छोटी स्लीवंग रिंग ड्राइव विवरण
हमारा स्लीविंग ड्राइव हाउसिंग, स्लीविंग बेयरिंग, सीलिंग, लिफाफा वर्म और अन्य मानक हार्डवेयर एक्सेसरीज से बना है।हम 12VDC या 24VDC इलेक्ट्रॉनिक ग्रहीय गियर मोटर्स, हाइड्रोलिक मोटर्स जैसे विभिन्न प्रकार के मोटर्स से भी मेल खा सकते हैं, जो स्थिर प्रदर्शन और उच्च दक्षता के साथ दक्षिणावर्त दिशा और काउंटर क्लॉकवाइज दिशा रोटेशन के लिए आगे बढ़ सकते हैं।
लाभ
1. सौर ट्रैकिंग सिस्टम की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
2. 360 डिग्री घूर्णन रेंज
3. लिफाफा कृमि ड्राइव अंदर
4. उच्च भार सुनिश्चित करने के लिए बहु दांत संपर्क
5. स्व-लॉकिंग फ़ंक्शन
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
टिप्पणी: अधिक विस्तृत आयामों और मापदंडों के लिए, कृपया हमारे बिक्री चित्र देखें।
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
अनुप्रयोग
पैसिव ड्राइव स्लीविंग ड्राइव ट्रैकिंग सिस्टम पैसिव सिस्टम
ट्रैकर शाफ्ट को चलाने के लिए हाइड्रोलिक डिफरेंशियल प्रेशर का उपयोग किया जाता है।अलग-अलग रंगों द्वारा बनाए गए विभिन्न थर्मल ग्रेडिएंट्स द्वारा अंतर दबाव प्राप्त किया जाता है।ट्रैकर इस अंतर दबाव को बराबर करने के लिए आगे बढ़ता है।
