उत्पाद विवरण:
|
| प्रकार: | SE1 स्लीविंग ड्राइव | आवेदन: | सौर ट्रैकर्स |
|---|---|---|---|
| फ़ीचर को सुरक्षित रखें: | संलग्न IP66 | उत्पत्ति का स्थान: | चांगझौ, चीन |
| सामग्री: | 42CrMo या 50Mn | गारंटी: | 5~10 साल |
| बढ़ते छेद: | 6xM6 | वज़न: | 6 किग्रा |
| प्रमुखता देना: | 12VDC वर्म स्लीव ड्राइव,SE1 स्लीव ड्राइव मोटर,SE1 सोलर स्लीव ड्राइव |
||

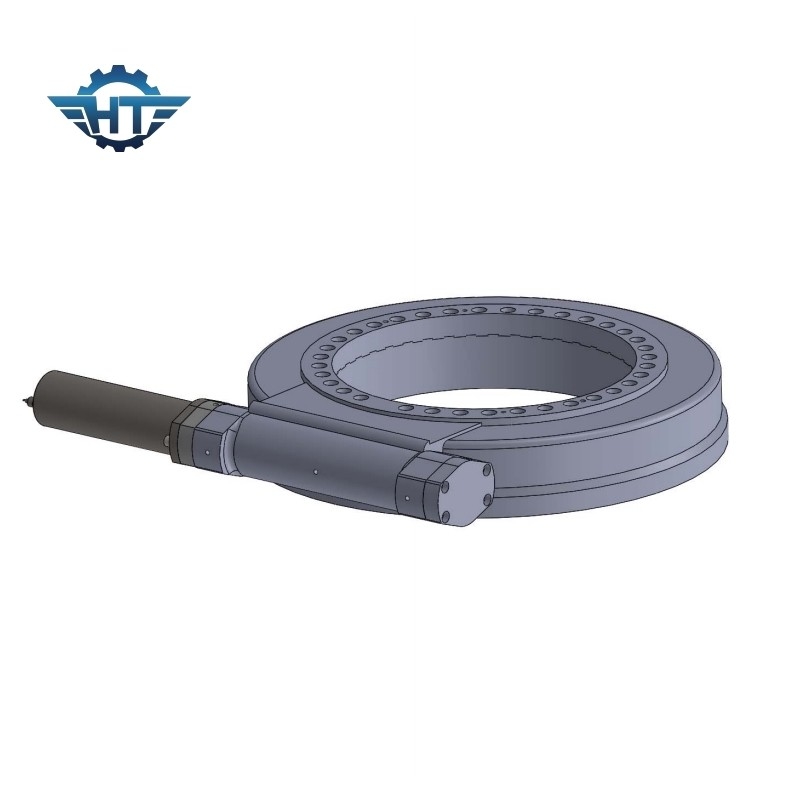

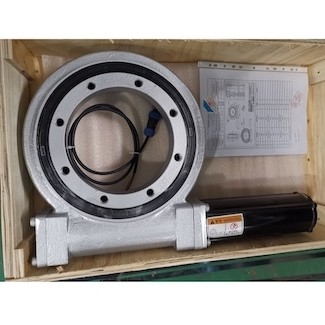

SE1 IP66 संलग्न स्लीव रिंग ड्राइव 12VDC मोटर सिंगल ट्रैकिंग सिस्टम के लिए
संलग्न स्लीव रिंग ड्राइव विवरण
ऑवरग्लास वर्म तकनीक अधिक दांत संपर्क प्रदान करती है, उच्च टोक़ कम रखरखाव लागत के साथ एक किफायती और कॉम्पैक्ट समाधान प्रदान करता है;स्लीविंग गियर और रेसवे हार्डन प्रोसेसिंग तकनीक स्लीव ड्राइव के जीवनकाल को बढ़ाती है;सभी स्लीविंग मैकेनिज्म घटकों का कड़ाई से परीक्षण किया जाता है और अच्छी गुणवत्ता आश्वासन होता है;अनुकूलित डिजाइन उपलब्ध है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
स्लीविंग ड्राइव गियर मोटर
डीसी गियर मोटर क्या है?
डीसी गियर मोटर को डीसी गियर वाली मोटर, गियर वाली डीसी मोटर और गियरहेड मोटर या गियरबॉक्स मोटर भी कहा जाता है।इसमें एक इलेक्ट्रिक डीसी मोटर और एक गियरबॉक्स होता है;इन गियरबॉक्स का उपयोग डीसी मोटर की गति को कम करने के लिए किया जाता है, जबकि डीसी मोटर टोक़ को बढ़ाता है।इसलिए उन अनुप्रयोगों में इस्तेमाल किया जा सकता है जिन्हें गियर मोटर से कम गति और उच्च टोक़ की आवश्यकता होती है।
ये गियर वाली मोटर किसके लिए उपयोग की जा सकती है
वे निम्नलिखित अनुप्रयोगों में एक चालक के रूप में एक महत्वपूर्ण भूमिका निभा रहे हैं:
1. सौर ऊर्जा ऊर्जा
2. घरेलू उपकरण
3. रोबोटिक्स
4. ऑटोमोटिव
5. टॉर्क ट्रांसमिशन
| ऐच्छिक | 60 मिमी, 80 मिमी, 90 मिमी, 120 मिमी, 160 मिमी |
| रेटेड आउटपुट टॉर्क | 8.5nm-680nm |
| गियर अनुपात सिंगल-स्टेज | 3, 4, 5, 7, 10 |
| गियर अनुपात डबल-स्टेज | 12, 16, 20, 25, 28, 35, 40, 50, 70 |
| गियर अनुपात तीन चरण | 64, 80, 100, 125, 140, 175, 200, 250, 350, 400, 500, 700, 1000 |
| वापसी अंतर | 12arc-min~ 18arc-min |
अनुप्रयोग
स्लीविंग ड्राइव का उपयोग करके हाइड्रॉलिक रूप से संचालित फोटोवोल्टिक ट्रैकिंग सिस्टम
हाइड्रोलिक ड्राइव सिस्टम हाइड्रोलिक दबाव उत्पन्न करने के लिए हाइड्रोलिक पंप का उपयोग करते हैं।हाइड्रोलिक दबाव वाल्व, विभिन्न पाइपों से हाइड्रोलिक मोटर्स और हाइड्रोलिक सिलेंडर तक जाता है।हाइड्रोलिक मोटर और हाइड्रोलिक सिलेंडर ट्रैकर द्वारा आवश्यक रैखिक या घूर्णी गति के लिए आवश्यकतानुसार समायोजित यांत्रिक गति को संचारित करते हैं।
