उत्पाद विवरण:
|
| गियर अनुपात: | 102:1 | सामान्य आउटपुट टॉर्क: | 9400 एनएम |
|---|---|---|---|
| उत्पत्ति के प्लेस: | चांगझौ, चीन | टोर्क पकड़ना: | 65040 एनएम |
| झुकाव टोक़: | 135600 एनएम | स्व ताला: | हां |
| प्रयोग: | सौर ऊर्जा प्रणाली | विशेषता: | कम शोर |
| प्रमुखता देना: | 14 इंच सिंगल एक्सिस स्लीविंग ड्राइव,सोलर ट्रैकर के लिए स्लीविंग ड्राइव SE14,SE14 स्लीव ड्राइव गियरबॉक्स |
||

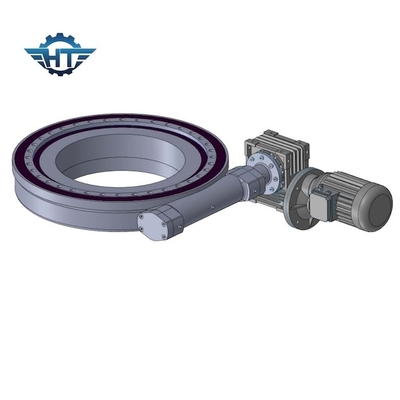

सौर ऊर्जा प्रणाली के लिए 14 इंच IP66 हाई मोमेंट टॉर्क इलेक्ट्रिक स्लीव गियर रिड्यूसर
इलेक्ट्रिक स्लीव गियर रेड्यूसर विवरण:
इलेक्ट्रिक ड्राइव स्लीविंग ड्राइव ट्रैकर: एक इलेक्ट्रिक ड्राइव सिस्टम एसी मोटर, ब्रश डीसी मोटर, या ब्रशलेस डीसी मोटर में विद्युत ऊर्जा को घूर्णन गति में परिवर्तित करता है।उच्च टोक़ प्राप्त करने के लिए मोटर को गियरबॉक्स के साथ नीचे रखा गया है।गियरबॉक्स का अंतिम चरण ट्रैकर के रोटेशन की धुरी को धक्का देने के लिए रैखिक या घूर्णी गति को प्रसारित करता है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
स्लीविंग ड्राइव डीसी मोटर्स
1. आउटपुट शाफ्ट के लिए दोहरी सहायक संरचना को अपनाएं ताकि गियरबॉक्स का अधिकतम टॉर्क बहुत बढ़ जाए।
2. सन व्हील और प्लेनेटरी व्हील स्पलाइन से जुड़े होते हैं जो गियरबॉक्स के अधिकतम टॉर्क को बढ़ाते हैं और जीवन को लंबा करते हैं।
3. हम इनपुट चरण में पेचदार गियर का उपयोग करते हैं जो शोर को कम और उच्च गति में सुचारू रूप से चलाते हैं।आंतरिक गियर रिंग को अलग किया जाता है ताकि हम अधिक अनुपात बना सकें और डिजाइन लचीला हो।गियरबॉक्स और मोटर अक्षीय में स्क्रू द्वारा सीम फिक्स द्वारा स्थित होते हैं जो मिलान परिशुद्धता को बढ़ाते हैं और शोर को कम करते हैं।
4. हम ग्रहों के पहिये के अंदर रोलिंग पिन धारक का उपयोग करते हैं। हम पीसने के बजाय रोलिंग पिन पीसने का उपयोग करते हैं ताकि गियरबॉक्स का जीवन अधिक लंबा हो।
5. डबल सहायक संरचना;प्लेनेटरी गियर्स के आंतरिक बोर पर आंतरिक पीस, जिससे आंतरिक बोर की गोलाई 0.003 मिमी से कम हो जाती है; फिसलने के बजाय लुढ़क कर चलना;HRC60 गियर सतह सटीक स्क्रैपिंग; इन सभी तकनीकों को अपनाने से सुपर शांत और स्थिर संचालन और 10000 घंटे से अधिक का लंबा जीवनकाल सुनिश्चित होता है।
अनुप्रयोग
सिंगल-एक्सिस ट्रैकिंग सिस्टम: स्लीविंग ड्राइव डिवाइस का उपयोग कर सौर फोटोवोल्टिक बिजली उत्पादन प्रणाली में कम लागत, स्थिर प्रदर्शन, उचित संरचना, सटीक ट्रैकिंग और उपयोग में आसान की विशेषताएं हैं।विभिन्न स्थानों में सूर्य की स्थिति डेटा की गणना करने की कोई आवश्यकता नहीं है, और यह भौगोलिक और बाहरी परिस्थितियों तक सीमित नहीं है, यह सुनिश्चित करता है कि सिस्टम सूर्य का सामना कर रहा है और कभी भी, कहीं भी सूर्य को सटीक रूप से ट्रैक कर रहा है।इसका उपयोग सामान्य रूप से -20 डिग्री सेल्सियस से 120 डिग्री सेल्सियस के तापमान रेंज में किया जा सकता है।ट्रैकिंग सटीकता 0.1 डिग्री तक पहुंच सकती है।सूर्य ट्रैकिंग की सटीकता को अधिकतम करें और सौर ऊर्जा के उपयोग को अधिकतम करें।
