उत्पाद विवरण:
|
| नमूना: | 12 इंच | गियर अनुपात: | 78:1 |
|---|---|---|---|
| अनुप्रयोग: | सौर ऊर्जा ट्रैकर | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | 24VDC गियर मोटर | प्रमाण पत्र: | आईएसओ 9 001, सीई |
| विशेषता: | स्व ताला | रखरखाव: | मुफ़्त |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.1 डिग्री |
| प्रमुखता देना: | SE12 हॉरिजॉन्टल सिंगल एक्सिस स्लीविंग ड्राइव,IP66 एनक्लोज्ड स्लीविंग ड्राइव,एनक्लोज्ड हाउसिंग सोलर ट्रैकर स्लीविंग ड्राइव |
||

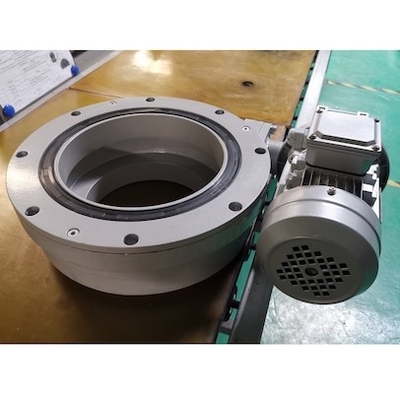

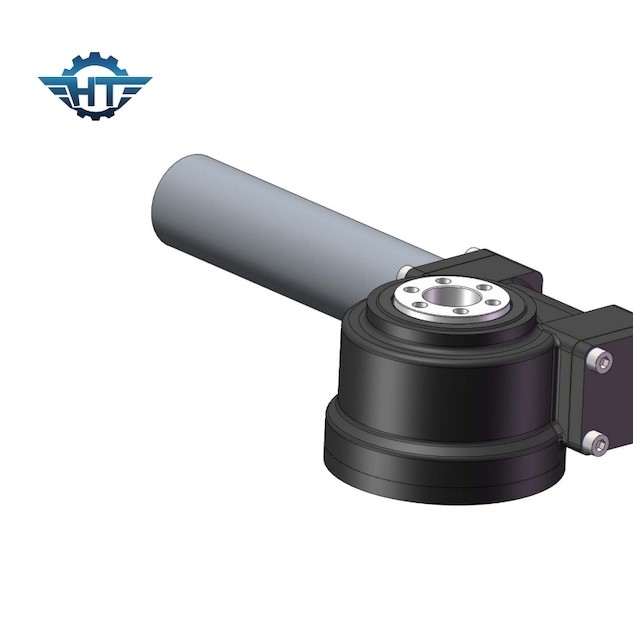

सौर ऊर्जा ट्रैकर के लिए IP66 संलग्न आवास के साथ SE12 क्षैतिज स्लीव ड्राइव
क्षैतिज स्लीव ड्राइव विवरण
गियरबॉक्स के रूप में स्लीविंग ड्राइव क्योंकि कोर मोशन कंपोनेंट्स स्लीविंग बेयरिंग और वर्म शाफ्ट हैं।इसमें सहायक घटक जैसे सील, आवास और मोटर भी शामिल हैं।एक शक्ति स्रोत के रूप में, स्लीव मोटर आमतौर पर डीसी ग्रहीय गियर मोटर या एसी गियर मोटर होती है।एसी हाइड्रोलिक मोटर मुख्य रूप से निर्माण मशीनरी में पावर ड्राइव सिस्टम के रूप में उपयोग किया जाता है।चूंकि मुख्य घटक स्लीविंग रिंग ड्राइव है, स्लीविंग गियरबॉक्स आसानी से अक्षीय और रेडियल बलों का सामना कर सकता है।स्लीव ड्राइव वर्किंग सिद्धांत: कीड़ा मोटर द्वारा संचालित होता है, जो स्लीविंग रिंग के बाहरी रिंग को घुमाने के लिए ड्राइव करता है;बाहरी रिंग निकला हुआ किनारा के माध्यम से टोक़ का उत्पादन करती है और स्लीविंग रिंग की आंतरिक रिंग आवास में तय होती है।
स्लीविंग ड्राइव के फायदे
रिवर्स सेल्फ-लॉकिंग विशेषताओं के साथ वर्म गियर ड्राइव के कारण स्लीविंग ड्राइव में रिवर्स सेल्फ-लॉकिंग है।यह सुविधा मेजबान के संचालन और सुरक्षा कारक की स्थिरता को बहुत बढ़ाती है।पारंपरिक स्विंग उत्पादों की तुलना में, स्लीविंग ड्राइव गियरबॉक्स स्थापित करना आसान है, बनाए रखना आसान है, और काफी स्थापना स्थान बचाता है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
अनुप्रयोग
स्लीविंग ड्राइव एप्लिकेशन के लिए एक आदर्श गति नियंत्रण उत्पाद है जिसके लिए घूर्णी टोक़ शक्ति की आवश्यकता होती है।
सोलर के लिए स्लीव ड्राइव: इसे सोलर फोटोवोल्टिक पैनल रोटेशन में डिजाइन किया गया है और बिजली उत्पादन क्षमता में सुधार करता है।सिंगल एक्सिस और ड्यूल एक्सिस सोलर ट्रैकिंग सॉल्यूशंस उपलब्ध हैं।सोलर ट्रैकिंग सिस्टम एप्लिकेशन के लिए पावर जैक मोशन स्लीविंग ड्राइव में सोलर कंसेंट्रेटर सोलर डिश, सीपीवी (कंसंट्रेटिड फोटोवोल्टिक), सीएसपी (कंसंट्रेटिड सोलर पावर), सोलर पैराबोलिक ट्रफ, पीवी ट्रैकर शामिल हैं।
पवन जनरेटर के लिए: विंड टर्बाइन में पेडस्टल को घुमाने के लिए स्लीविंग ड्राइव का उपयोग किया जाता है
निर्माण मशीनरी के लिए स्लीविंग ड्राइव आवेदन: घुड़सवार ट्रक क्रेन, एरियल वर्किंग प्लेटफॉर्म, डॉक क्रेन, टिम्बर ग्रैब पर व्यापक रूप से लागू
उद्योग बाजार के लिए: ऑटोमेशन/असेंबली लाइन, रोबोटिक आर्म
सैटेलाइट के लिए: स्लीव ड्राइव का इस्तेमाल सैटेलाइट डिश में अंतरिक्ष संचार और ग्लोबल पोजिशनिंग सिस्टम के लिए किया जा सकता है
