उत्पाद विवरण:
|
| नमूना: | 14 इंच | टोर्क पकड़ना: | 54200 एनएम |
|---|---|---|---|
| झुकाव टोक़: | 68000 एनएम | आउटपुट टॉर्क: | 6550 एनएम |
| अक्षीय भार: | 680 kN | रेडिकल लोड: | 230 kN |
| प्रमाण पत्र: | आईएसओ 9 001, सीई | चित्रित: | स्टैंडर्ड सिल्वर ग्रे |
| प्रमुखता देना: | पीवी सिस्टम सेल्फ लॉकिंग वर्म ड्राइव,सेल्फ लॉकिंग वर्म ड्राइव 680KN,680KN वर्म स्लीव ड्राइव |
||

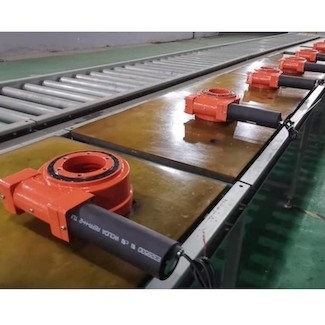

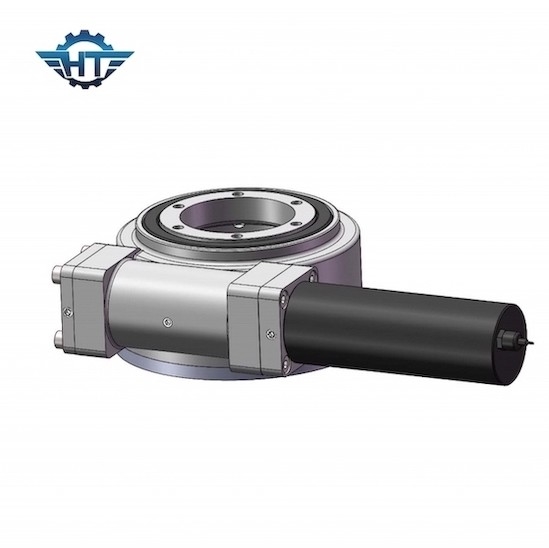

30 साल के फील्ड लाइफ पीवी ट्रैकिंग सिस्टम के लिए सेल्फ-लॉकिंग इलेक्ट्रिक स्लीविंग ड्राइव रेड्यूसर
सेल्फ-लॉकिंग इलेक्ट्रिक स्लीविंग ड्राइव्स विवरण
स्लीविंग ड्राइव या स्लीविंग रिंग को गियरबॉक्स के रूप में माना जा सकता है क्योंकि मुख्य घटक स्लीविंग बेयरिंग और वर्म शाफ्ट हैं।इसमें सहायक घटक जैसे सील, आवास और मोटर भी शामिल हैं।मोटर आमतौर पर डीसी ग्रहीय गियर मोटर, एसी गियर मोटर या हाइड्रोलिक मोटर है।
स्लीविंग ड्राइव डिवाइस में कठोर बाहरी वातावरण के लिए उपयुक्त समग्र उच्च सुरक्षा और स्थिरता है।रखरखाव-मुक्त एक्ट्यूएटर स्लीविंग ड्राइव डिवाइस का समग्र सुरक्षा स्तर IP65 से कम नहीं है, और कठोर बाहरी वातावरण में लंबे समय तक स्थिर रूप से काम कर सकता है।
विशेषताएं
1. रिवर्स सेल्फ-लॉकिंग विशेषता जो सिस्टम की स्थिरता को बढ़ाती है और सुरक्षा कारक को बढ़ाती है।
2. स्थापित करने में आसान, बनाए रखने में आसान, और काफी स्थापना स्थान बचाता है
3. ऑवरग्लास वर्म तकनीक को अपनाता है जो अधिक दांत संपर्क प्रदान करता है, इस प्रकार उच्च टॉर्क
4. कठोर प्रसंस्करण प्रौद्योगिकी स्लीविंग ड्राइव के क्षेत्र के जीवन को बढ़ाने के लिए।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टोक़ (एनएम) |
AXIAL लोड (केएन) |
रेडियल लोड (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्व ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
अनुप्रयोग
किफायती इंटरनेट एक्सेस के युग के आगमन ने निवेश कंपनियों को बिजली की लागत को कम करने के लिए विभिन्न नई तकनीकों को अपनाने के लिए प्रेरित किया है।ट्रैकिंग ब्रैकेट एक नई तकनीक है जिसे पिछले एक या दो वर्षों में पसंद किया गया है और यह बिजली की लागत को कम कर सकता है।
पीवी ट्रैकिंग माउंट के प्रकार
लगभग पांच प्रकार के फोटोवोल्टिक पावर स्टेशन ब्रैकेट हैं:
1) सर्वश्रेष्ठ झुकाव निश्चित प्रकार (पहले सबसे व्यापक रूप से उपयोग किया जाता है)
2) फ्लैट सिंगल-अक्ष ट्रैकिंग प्रकार (वर्तमान में सबसे व्यापक रूप से उपयोग किया जाने वाला ट्रैकिंग ब्रैकेट)
3) इच्छुक एकल अक्ष ट्रैकिंग प्रकार
4) दोहरी धुरी ट्रैकिंग प्रकार
5) निश्चित समायोज्य प्रकार (आवेदन की मात्रा केवल निश्चित ब्रैकेट के बाद दूसरे स्थान पर है, और इसे विभिन्न रूपों में भी विभाजित किया गया है
विभिन्न ऑपरेशन मोड के बीच सबसे बुनियादी अंतर उनके बिजली उत्पादन का अंतर है।बेशक, प्रारंभिक निवेश और संचालन और रखरखाव की लागत भी अलग-अलग होगी।
