उत्पाद विवरण:
|
| नमूना: | 5 इंच | गियर अनुपात: | 37:1 |
|---|---|---|---|
| क्षमता: | 40% | प्रकार: | एसई मॉडल |
| आवेदन: | ओब्लिक सिंगल ट्रैकर | OEM सेवा: | उपलब्ध |
| उत्पत्ति के प्लेस: | चांगझौ, चीन | चालक: | 24V, 12V गियर मोटर |
| प्रमुखता देना: | ओब्लिक ट्रैकिंग सिस्टम वर्म स्लीव ड्राइव,वर्म स्लीव ड्राइव 800 एनएम SE5,800 एनएम हाइड्रोलिक वर्म ड्राइव |
||

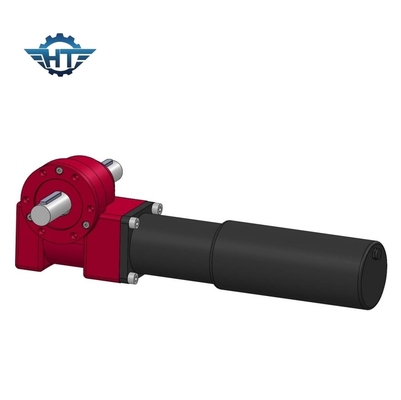

ओब्लिक सिंगल एक्सिस ट्रैकिंग सिस्टम के लिए एसई 5 इंच क्षैतिज स्लीव असर गियरबॉक्स
क्षैतिज स्लीव असर
मुख्य घटक के लिए स्लीव बियरिंग्स को अपनाया जाता है, यह एक ही समय में अक्षीय बल, रेडियल बल और झुकाव टोक़ का सामना कर सकता है।स्लीव ड्राइव को स्थापित करना आसान है, बनाए रखना आसान है, और स्थापना स्थान को काफी हद तक बचाता है।उत्पाद का व्यापक रूप से भारी शुल्क वाले फ्लैट परिवहन वाहनों, कंटेनर क्रेन, कार क्रेन, हवाई वाहनों, सौर जनरेटर सिस्टम जैसे दिन, जैसे निर्माण मशीनरी और नए ऊर्जा क्षेत्रों में उपयोग किया जा सकता है।
लाभ
1. रोटेशन 360 डिग्री
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही सेट कर दिया जाता है
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां |
204 |
अनुप्रयोग
फ्लैट सिंगल एक्सिस ट्रैकिंग ब्रैकेट
फ्लैट सिंगल-अक्ष ट्रैकिंग ब्रैकेट एक क्षैतिज अक्ष के चारों ओर सूर्य के घूर्णन को ट्रैक करने वाले ब्रैकेट को संदर्भित करता है।यह क्षैतिज अक्ष उत्तर-दक्षिण दिशा या पूर्व-पश्चिम दिशा में हो सकता है।उत्तर-दक्षिण दिशा में बिजली उत्पादन अधिक होता है, इसलिए फ्लैट सिंगल-एक्सिस ट्रैकिंग ब्रैकेट की धुरी आम तौर पर उत्तर-दक्षिण दिशा होती है।
परोक्ष एकअक्षीय ट्रैकिंग ब्रैकेट
झुका हुआ सिंगल-अक्ष ट्रैकिंग ब्रैकेट एक ब्रैकेट को संदर्भित करता है जो सूर्य को उत्तर-दक्षिण झुकाव अक्ष के चारों ओर घुमाता है और ट्रैक करता है।मध्य और उच्च अक्षांशों में, फ्लैट सिंगल-एक्सिस ट्रैकिंग सिस्टम की तुलना में, इच्छुक सिंगल-एक्सिस ट्रैकिंग सिस्टम की बिजली उत्पादन में बहुत सुधार हुआ है।बेशक, चूंकि रोटेशन की धुरी झुकी हुई है, इसलिए इच्छुक एकअक्षीय ट्रैकिंग ब्रैकेट की लागत भी फ्लैट एकअक्षीय ब्रैकेट की तुलना में अधिक है।
अज़ीमुथ सिंगल एक्सिस ट्रैकिंग ब्रैकेट
दिगंश एकल-अक्ष ट्रैकिंग ब्रैकेट को घूर्णन आधार पर स्थापित एक निश्चित ब्रैकेट के रूप में माना जा सकता है।जब यह ब्रैकेट ट्रैकिंग कर रहा होता है, तो वर्गाकार सरणी और क्षैतिज तल के बीच का कोण अपरिवर्तित रहता है, लेकिन वर्ग सरणी का दिगंश कोण बदल जाता है।
दोहरी धुरी ट्रैकिंग ब्रैकेट
दोहरे अक्ष ट्रैकिंग ब्रैकेट को एक ब्रैकेट के रूप में माना जा सकता है जिसका झुकाव स्वचालित रूप से घूर्णन आधार पर घुड़सवार समायोजित किया जा सकता है।तथाकथित दोहरी धुरी का अर्थ है कि ब्रैकेट दो स्वतंत्र अक्षों के साथ घूम सकता है।आम तौर पर, एक अक्ष ब्रैकेट के अज़ीमुथ कोण को स्वतंत्र रूप से घूमने की अनुमति देता है, और दूसरा अक्ष ब्रैकेट के झुकाव कोण को स्वतंत्र रूप से घुमाने की अनुमति देता है।इस तरह, ड्यूल-एक्सिस ट्रैकिंग ब्रैकेट हमेशा सूर्य की किरणों के लंबवत रह सकता है, जो कि सभी ट्रैकिंग ब्रैकेट्स में सबसे अधिक बिजली उत्पादन है।
