उत्पाद विवरण:
|
| सामग्री: | क्यूटी | नमूना: | SE14" |
|---|---|---|---|
| गियर अनुपात: | 85:1 | रेटेड आउटपुट टॉर्क: | 6550Nm |
| टोर्क पकड़ना: | 68000Nm | झुकाव टोक़: | 54200Nm |
| अक्षीय भार: | 680 kN | रेडियल लोड: | 230 kN |
| प्रमुखता देना: | solar tracker drive,slewing gear |
||

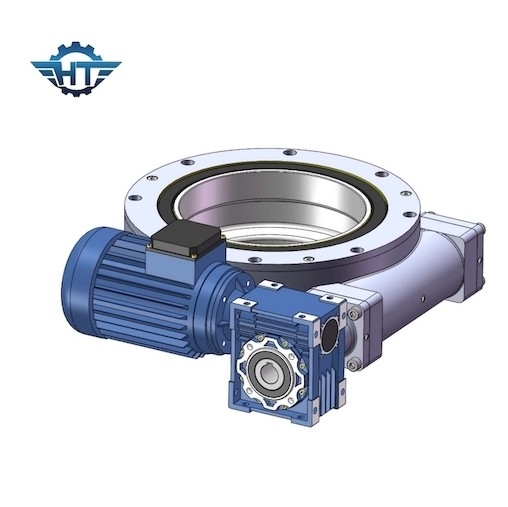

क्रेन और निर्माण मशीनों के लिए 14 इंच बड़ा हाइड्रोलिक स्लीव ड्राइव
हाइड्रोलिक स्लीव ड्राइव विवरण:
1. दांत का प्रकार: पेचदार दांत
2. असर भार: हल्का भार
3. ड्राइव प्रकार: मोटर ड्राइव
4. मॉड्यूल: 5/3.75
5. वर्म शाफ्ट की संख्या: 1
6. गियर अनुपात: 85: 1
7. दक्षता: 40%
8. सेल्फ लॉकिंग गियर्स: हाँ
9 वजन: 63 किलो
टिल्टिंग मोमेंट टॉर्क: यह टॉर्क भार की स्थिति और स्लीविंग बेयरिंग के केंद्र के बीच की दूरी से गुणा किया गया गुरुत्वाकर्षण भार है।यदि वास्तविक टॉर्क रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो स्लीविंग ड्राइव को उलट दिया जाएगा।
रेडियल लोड: स्लीविंग बेयरिंग की धुरी के लिए लंबवत भार
अक्षीय भार: स्लीविंग बेयरिंग की धुरी के समानांतर भार
होल्डिंग टॉर्क: यह रिवर्स टॉर्क है। जब ड्राइव उल्टा घूम रहा होता है, और पुर्जे क्षतिग्रस्त नहीं होते हैं, तो प्राप्त किए गए अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है, इसे टूटे हुए टॉर्क के रूप में भी देखा जाता है।
सेल्फ-लॉकिंग: केवल लोड होने पर, स्लीविंग ड्राइव रिवर्स रोटेट करने में सक्षम नहीं होती है और इस तरह इसे सेल्फ-लॉकिंग कहा जाता है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
टिप्पणी: अधिक विस्तृत आयामों और मापदंडों के लिए, कृपया हमारे बिक्री चित्र देखें।
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
