उत्पाद विवरण:
|
| नमूना: | 21 इंच | गियर अनुपात: | 61:1 |
|---|---|---|---|
| क्षमता: | 40% | प्रकार: | क्षैतिज स्थापित |
| आवेदन: | निर्माण साधन | OEM सेवा: | हां |
| चालक: | हाइड्रोलिक मोटर | आईपी ग्रेड: | IP66 |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.1 डिग्री से कम |
| प्रमुखता देना: | हैवी लोड ट्रांसपोर्टर स्लीविंग बेयरिंग ड्राइव,21 इंच वर्म ड्राइव स्लीव रिंग,21 इंच सोलर ट्रैकर स्लीविंग ड्राइव |
||

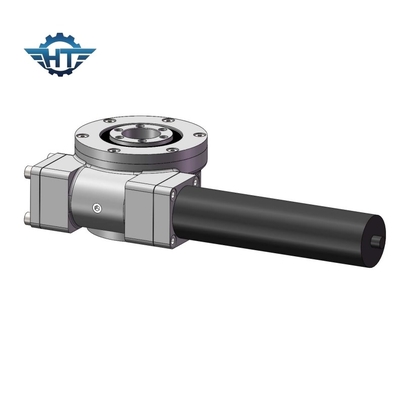

SE21 सेल्फ लॉक बिग मॉडल भारी लोड ट्रांसपोर्टरों के लिए हाइड्रोलिक मोटर्स के साथ स्लीविंग असर
सेल्फ लॉक बिग मॉडल स्लीविंग बेयरिंग
स्थिर अक्षीय रेटिंग: 1600 KN
स्टेटिक रेडियल रेटिंग: 640 KN
गतिशील अक्षीय रेटिंग: 385 KN
गतिशील रेडियल रेटिंग: 335 KN
स्थितिः नई
आउटपुट टॉर्क: 16 kNm
गियर अनुपात: 125:1
टिल्टिंग मोमेंट टॉर्क: 205 KN.m
होल्डिंग टॉर्क: 105 KN.m
मोटर: 125CC,160CC,200CC हाइड्रोलिक मोटर
बिक्री के बाद सेवा प्रदान की गई: विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स
सेल्फ लॉक फीचर्स
वर्म गियर और वर्म ड्राइव में रिवर्स सेल्फ-लॉकिंग की विशेषताएं होती हैं, यानी वर्म गियर केवल वर्म गियर चला सकता है, लेकिन वर्म गियर वर्म को स्थानांतरित करने के लिए ड्राइव नहीं कर सकता है।जब वर्म का लीड एंगल मेशिंग गियर दांतों के बीच के बराबर घर्षण कोण से कम होता है, तो तंत्र में सेल्फ-लॉकिंग गुण होते हैं और रिवर्स सेल्फ-लॉकिंग प्राप्त कर सकते हैं, अर्थात केवल वर्म ही वर्म व्हील को चला सकता है, लेकिन वर्म वर्म व्हील द्वारा संचालित नहीं किया जा सकता है।जैसे कि इसकी भारी मशीनरी में इस्तेमाल होने वाला सेल्फ-लॉकिंग वर्म मैकेनिज्म, इसका रिवर्स सेल्फ-लॉकिंग सुरक्षा संरक्षण में भूमिका निभा सकता है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
अनुप्रयोग
नई ऊर्जा में विभाजित है: सौर ऊर्जा, ज्वारीय ऊर्जा, पवन ऊर्जा, आदि। Hangtuo रोटरी ड्राइव डिवाइस इन उद्योगों में व्यापक रूप से उपयोग किया जाता है और तकनीकी इंजीनियरों द्वारा मान्यता प्राप्त है।
सौर: सौर प्रतिष्ठानों के लिए बड़े स्लीविंग रिंग और ड्राइव इकाइयां उपलब्ध हैं जो जंग संरक्षण, तापमान में उतार-चढ़ाव और समायोजन कोण के सटीक नियंत्रण के मामले में उपयोग के इस क्षेत्र की आवश्यकताओं को पूरा करती हैं।हमारे उत्पाद सुनिश्चित करते हैं कि फोटोवोल्टिक उपकरणों की कोशिकाओं को हर समय सूर्य के साथ बेहतर तरीके से संरेखित किया जाता है।
पवन ऊर्जा: अक्षय ऊर्जा के क्षेत्र में हमारे प्रयास एयरटॉप स्लीविंग ड्राइव को सभी प्रमुख पवन ऊर्जा उपकरण निर्माताओं के लिए एक विश्वसनीय भागीदार बनाते हैं।और यह उद्योग की शुरुआत से ही शुरू होता है।गहन अनुसंधान और विकास कार्य के लिए धन्यवाद, हमारे उत्पादों का उपयोग दुनिया भर में तटवर्ती और अपतटीय उपकरणों में किया जाता है।हम अपने उत्पादों और अपने ग्राहकों को पर्यावरण के अनुकूल भविष्य में योगदान करने के लिए सक्षम बनाने के लिए प्रतिबद्ध हैं।
