उत्पाद विवरण:
|
गियर अनुपात: | 57:1 | क्षमता: | 40% |
---|---|---|---|
प्रकार: | संलग्न करना | आवेदन: | निर्माण साधन |
OEM सेवा: | उपलब्ध | चालक: | हाइड्रोलिक मोटर |
आईपी ग्रेड: | IP66 | रंग: | के रूप में अनुरोध किया |
प्रमुखता देना: | ट्रफ कॉन्सेंट्रेटर एनक्लोज्ड स्लीविंग ड्राइव,एनक्लोज्ड स्लीविंग ड्राइव 2000NM,ट्रफ कॉन्सेंट्रेटर सोलर ट्रैकर ड्राइव |

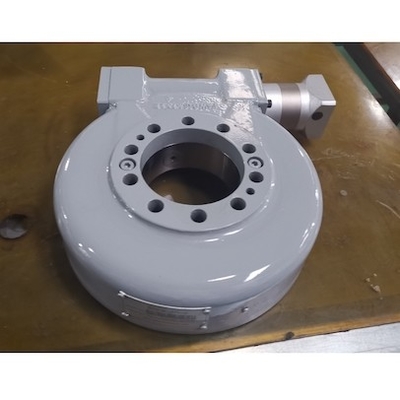

संलग्न हाउस SE7 स्लीविंग ड्राइव, ट्रफ कॉन्संट्रेटर के लिए 40% ट्रांसमिशन क्षमता
गर्त सांद्रक स्लीविंग ड्राइव
गर्त थर्मल पावर जनरेशन सिस्टम एक ऐसी प्रणाली को संदर्भित करता है जो गर्मी हस्तांतरण माध्यम को गर्म करने के लिए गर्मी कलेक्टर पर सूर्य के प्रकाश को केंद्रित करने के लिए एक गर्त परवलयिक परावर्तक का उपयोग करता है, हीट एक्सचेंजर में भाप उत्पन्न करता है, और बिजली उत्पन्न करने के लिए जनरेटर को चलाने के लिए भाप टरबाइन को धक्का देता है।यह सौर तापीय विद्युत उत्पादन में सबसे उपयुक्त विद्युत उत्पादन प्रणाली है।

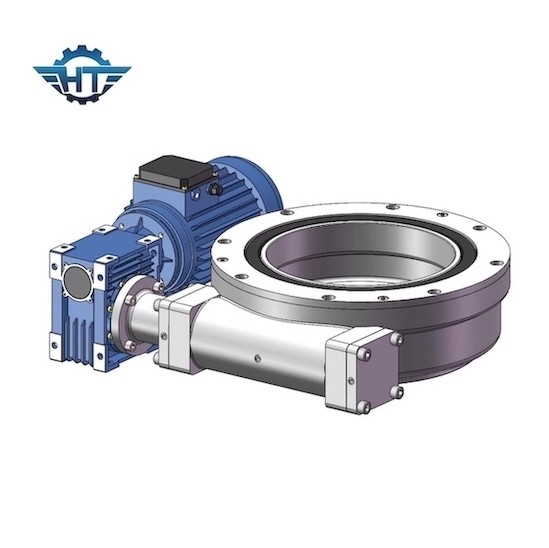

स्लीविंग ड्राइव एक विशेष स्लीविंग डिसेलेरेशन उत्पाद है जो उच्च एकीकरण, बड़े कमी अनुपात, सरल संरचना, सुविधाजनक उपयोग और रखरखाव के साथ स्लीविंग बेयरिंग उत्पाद से प्राप्त होता है।आंतरिक और बाहरी रिंग क्रमशः ड्राइविंग पावर के इनपुट और आउटपुट का एहसास करते हैं, ताकि स्लीविंग ड्राइव न केवल बिना रुके 360-डिग्री रोटेशन का एहसास कर सके, बल्कि एक ही समय में स्लीविंग बेयरिंग फ्रेम के आधार पर ड्राइविंग पावर स्रोत भी स्थापित कर सके। , इसलिए इसकी संचरण क्षमता अधिक है, यह एक यांत्रिक है ट्रांसमिशन परिवार के लिए एक नया अतिरिक्त।और क्योंकि यह अनिवार्य रूप से एक कमी गियर है, इसे रोटरी रेड्यूसर, टर्नटेबल रेड्यूसर या ड्राइव टर्नटेबल भी कहा जा सकता है।
स्लीविंग ड्राइव ट्रफ सांद्रक प्रणाली के लिए सूर्य से सबसे अधिक गर्मी एकत्र करने में महत्वपूर्ण हिस्सा है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40~+120 | हां | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40~+120 | हां | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40~+120 | हां | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40~+120 | हां | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40~+120 | हां | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40~+120 | हां | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40~+120 | हां | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40~+120 | हां | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40~+120 | हां | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40~+120 | हां | 204 |
प्रमुख विशेषताऐं
1. बड़े संचरण बल और कॉम्पैक्ट संरचना।
2. मेशिंग टूथ सरफेस लाइन संपर्क में हैं, और उनकी असर क्षमता अधिक है
3. वर्म ड्राइव टूथ मेशिंग ड्राइव है, ड्राइव स्थिर है और शोर छोटा है।
4. इसमें सेल्फ-लॉकिंग प्रॉपर्टी है, और इसकी रिवर्स सेल्फ-लॉकिंग प्रॉपर्टी सुरक्षा सुरक्षा में भूमिका निभा सकती है।
अनुप्रयोग
स्लीवंग ड्राइव डिवाइस का उपयोग टॉवर सीएसपी सिस्टम में हेलियोस्टैट को "सूर्य का पीछा करने" के लिए ड्राइव करने के लिए किया जाता है।Hangtuo मशीनरी का स्लीविंग ड्राइव सिस्टम नई तकनीक को अपनाता है, जो मालिकों को स्लीविंग ड्राइव उत्पादों की कुल जीवन चक्र लागत को कम करने में प्रभावी रूप से मदद कर सकता है, जिससे CSP संयंत्रों की वापसी की निवेश दर में काफी सुधार होता है।
व्यक्ति से संपर्क करें: Mr. Tommy Zhang
दूरभाष: +86-18961639799
