उत्पाद विवरण:
|
| नमूना: | SE9 | गियर अनुपात: | 57:1 |
|---|---|---|---|
| आवेदन: | निर्माण साधन | प्रकार: | हाइड्रोलिक स्लीव ड्राइव |
| चालित मोटर: | हाइड्रोलिक मोटर | गारंटी: | 12 महीने |
| प्रमाण पत्र: | आईएसओ 9 001, सीई | इंस्टालेशन: | ग्राहकों के डिजाइन के रूप में |
| प्रमुखता देना: | IP66 हाइड्रोलिक स्लीविंग ड्राइव,हाइड्रोलिक स्लीविंग ड्राइव बड़ा टिल्टिंग मोमेंट,बड़ा टिल्टिंग मोमेंट सोलर स्लीव ड्राइव |
||

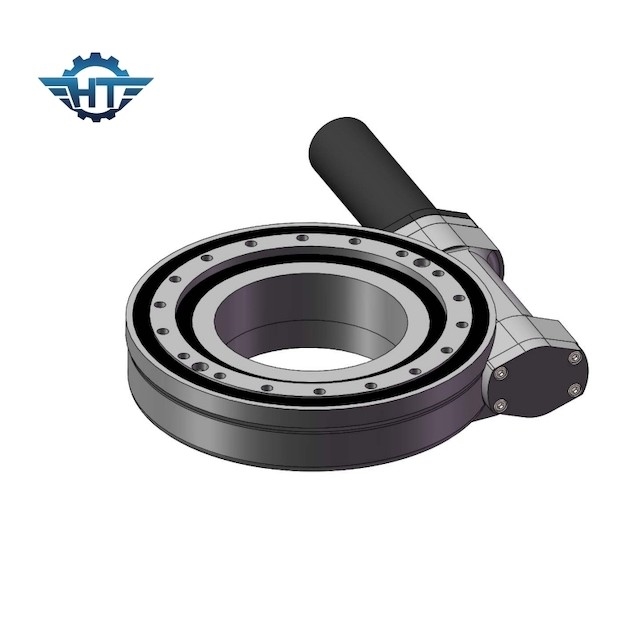

IP66 हाइड्रोलिक स्लीविंग ड्राइव, ओपन फील्ड कंस्ट्रक्शन मशीन के लिए बड़ा टिल्टिंग मोमेंट

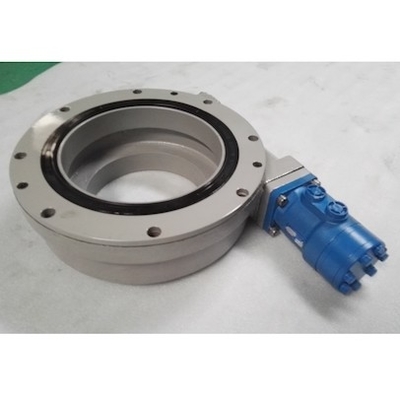

हाइड्रोलिक स्लीविंग ड्राइव
स्लीविंग ड्राइव एक पूर्ण-परिधीय स्लीविंग मंदी संचरण तंत्र है जो एक ड्राइविंग शक्ति स्रोत को एकीकृत करता है।यह ट्रांसमिशन फॉलोअर और मैकेनिज्म अटैचमेंट के रूप में स्लीविंग बेयरिंग का उपयोग करता है।और आवरण, और दूसरी अंगूठी का उपयोग ट्रांसमिशन अनुयायी और संचालित काम करने वाले हिस्से के लिए कनेक्शन बेस दोनों के रूप में किया जाता है, ताकि स्लीविंग असर स्वयं एक पूर्ण-सर्कल स्लीविंग कनेक्शन हो, और ड्राइविंग पावर स्रोत और मुख्य ड्राइव कुशलता से हो कॉन्फ़िगर किया गया यह एक सार्वभौमिक मंदी संचरण तंत्र है जो रोटेशन, मंदी और ड्राइविंग के कार्यों को एकीकृत करता है, और साथ ही साथ एक सरल संरचना होती है और निर्माण और रखरखाव के लिए सुविधाजनक होती है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टोक़ (एनएम) |
AXIAL लोड (केएन) |
रेडियल लोड (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्व ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
टिप्पणियों:
1. इलेक्ट्रिक मोटर या हाइड्रोलिक मोटर वैकल्पिक सहायक उपकरण हैं, उपयोगकर्ता अपनी आवश्यकताओं के अनुसार चुन सकते हैं।
2. उत्पाद मॉडल की बड़ी संख्या के कारण, कृपया अधिक विस्तृत चित्र के लिए टेलीफोन द्वारा हमसे संपर्क करें।
3. उपयोगकर्ता की जरूरतों के अनुसार विभिन्न गैर-मानक रोटरी ड्राइव की व्यावसायिक कस्टम प्रसंस्करण।
4. यदि आप उत्पाद चयन और उपयोग के दौरान समस्याओं का सामना करते हैं, तो कृपया हमें ईमेल या फोन द्वारा संपर्क करें।
अनुप्रयोग
स्लीविंग ड्राइव का उपयोग तब किया जाता है जब मशीन में एक संरचनात्मक भाग को एक निश्चित अक्ष के साथ विपरीत दिशा में घुमाने की आवश्यकता होती है, जबकि एक ही समय में दो भागों के बीच एक अक्षीय और रेडियल कनेक्शन सुनिश्चित होता है।
स्लीविंग ड्राइव का व्यापक रूप से उपयोग किया जाता है, मुख्य रूप से मैकेनिकल इंजीनियरिंग, उत्खनन, एंटीना सिस्टम, चिकित्सा उपकरण उद्योग, सैन्य, अपतटीय प्रौद्योगिकी, रेलवे वाहनों में पोर्ट क्रेन, जहाज डेक क्रेन, ट्रक क्रेन और निर्माण क्रेन तक सीमित नहीं है।टेलिस्कोप, टनल बोरिंग मशीन, विंड टर्बाइन, सोलर पावर प्लांट और ट्रेलर के साथ-साथ एविएशन और एयरोस्पेस के क्षेत्र में।
