उत्पाद विवरण:
|
| प्रकार: | सिंगल एक्सिस | मोटर वोल्टेज: | 24 वी |
|---|---|---|---|
| हॉल: | ऐच्छिक | इंस्टालेशन: | ऊर्ध्वाधर क्षैतिज |
| रंग: | चमकीला भूरा | सामग्री: | उच्च शक्ति स्टील |
| गारंटी: | 10 वर्ष | ||
| प्रमुखता देना: | SE1 स्लीविंग बियरिंग ड्राइव,स्लीविंग बेयरिंग ड्राइव नाइट्राइड स्टील,छोटी स्लीविंग ड्राइव नाइट्राइड स्टील |
||

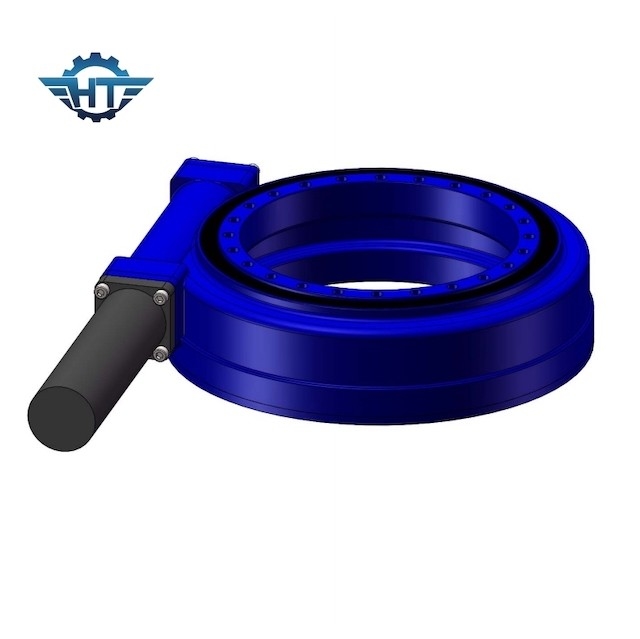

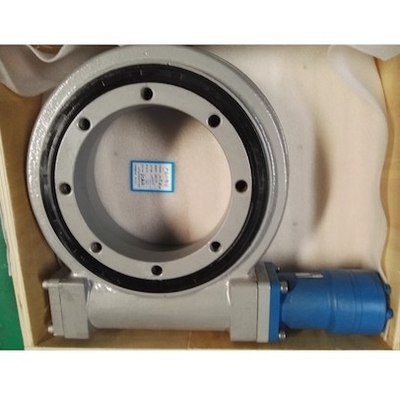

SE1 स्मॉल स्लीविंग ड्राइव सोलर ट्रैकिंग सिस्टम के लिए हाई स्ट्रेंथ नाइट्राइड स्टील का उपयोग करें
हाई स्ट्रेंथ स्लीविंग ड्राइव
स्लीविंग ड्राइव का हीट ट्रीटमेंट
रेसवे गर्मी उपचार: स्लीविंग बेयरिंग के रेसवे सतह-प्रेरक रूप से बुझते हैं, और शमन कठोरता एचआरसी 55-62 पर सुनिश्चित की जाती है, जो कठोर परत की पर्याप्त गहराई प्राप्त कर सकती है।
गियर हीट ट्रीटमेंट: बल संचारित करने की आवश्यकता के कारण, स्लीविंग रिंगों में से एक में आमतौर पर दांत होते हैं।गियर की गर्मी उपचार स्थिति आम तौर पर सामान्यीकृत या टेम्पर्ड होती है।उपयोगकर्ता की आवश्यकताओं के अनुसार दांत की सतह को भी बुझाया जा सकता है।शमन कठोरता 50 और 60 एचआरसी के बीच है और पर्याप्त गहराई की गारंटी दी जा सकती है।गियर शमन को आवेदन के आधार पर पूर्ण दांत शमन और एकल दांत प्रेरण सख्त में विभाजित किया जा सकता है।सिंगल-टूथ इंडक्शन हार्डनिंग को टूथ सरफेस रूट क्वेंचिंग और टूथ सरफेस क्वेंचिंग में विभाजित किया जा सकता है।
छोटे स्लीविंग बेयरिंग रेसवे हीट ट्रीटमेंट का हीट ट्रीटमेंट: स्लीविंग बेयरिंग के रेसवे सतह-प्रेरक रूप से बुझते हैं, और एचआरसी 55-62 पर शमन कठोरता सुनिश्चित की जाती है, जो कठोर परत की पर्याप्त गहराई प्राप्त कर सकती है।
SE1 स्लीविंग ड्राइव का तकनीकी डाटा
| SE1 स्लीव ड्राइव | मोटर डेटा | ||
| मूल्यांकन टोक़ | 384 एनएम | रेटेड वोल्टेज | 24 वीडीसी |
| निर्धारित गति | 0.06 आरपीएम | वर्तमान मूल्यांकित | <8 ए |
| अधिकतम आउटपुट | टॉर्क(3सेकंड) 460 एनएम | बिजली उत्पादन | 25 डब्ल्यू |
| अनुपात | 32:1 | निर्धारित गति | 2 आरपीएम |
| तापमान | -30 ℃ ~ 80 ℃ | तार की लंबाई | 1 मीटर |
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
अनुप्रयोग
फ्लैट एकअक्षीय अनुप्रयोग
फ्लैट सिंगल-एक्सिस ट्रैकिंग ब्रैकेट उत्तर-दक्षिण व्यवस्था और पूर्व-पश्चिम ट्रैकिंग के साथ ट्रैकिंग ब्रैकेट का एक रूप है।खगोलीय एल्गोरिथ्म के अनुसार, मोटर ब्रैकेट को चलाता है ताकि मॉड्यूल सूर्य के दिगंश कोण को ट्रैक कर सके, फोटोवोल्टिक मॉड्यूल की सतह पर सूर्य के प्रकाश के प्रत्यक्ष घटक को बढ़ाए, और फिर बिजली उत्पादन में वृद्धि करे।
