उत्पाद विवरण:
|
| आदर्श: | SE14" | प्रमाणपत्र: | आईएसओ 9 001, सीई |
|---|---|---|---|
| पेंटिंग का रंग: | के रूप में अनुरोध किया | टोर्क पकड़ना: | 54200 एनएम |
| झुकाव टोक़: | 68000 एनएम | आउटपुट टॉर्क: | 6550 एनएम |
| अक्षीय भार: | 680 kN | रेडिकल लोड: | 230 kN |
| प्रमुखता देना: | long life hydraulic slew drive,spider mounted platform hydraulic slew drive,ip66 slew drive for solar tracker |
||

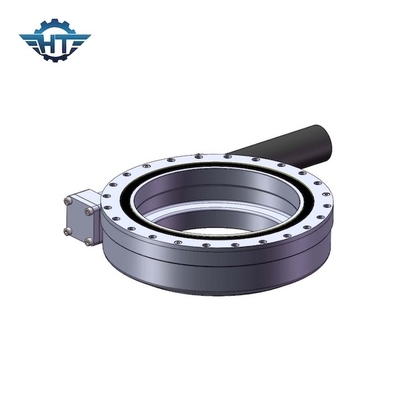

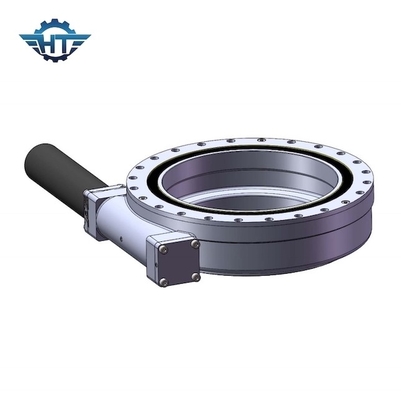

IP66 संलग्न लंबे जीवन हाइड्रोलिक वर्म गियर स्लीव ड्राइव स्पाइडर माउंटेड प्लेटफॉर्म के लिए:
हाइड्रोलिक वर्म गियर स्लीव ड्राइव विवरण:
स्लीविंग ड्राइव या स्लीविंग रिंग को गियरबॉक्स के रूप में माना जा सकता है क्योंकि मुख्य घटक स्लीविंग बेयरिंग और वर्म शाफ्ट हैं।इसमें सील, आवास और मोटर जैसे सहायक घटक भी होते हैं।मोटर आमतौर पर डीसी ग्रहीय गियर मोटर, एसी गियर मोटर या हाइड्रोलिक मोटर है।हाइड्रोलिक मोटर का उपयोग मुख्य रूप से निर्माण मशीनरी में पावर ड्राइव सिस्टम के रूप में किया जाता है।स्लीविंग गियरबॉक्स आसानी से अक्षीय और रेडियल बलों का सामना कर सकता है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| आदर्श |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
विशेषताएँ
स्लीविंग ड्राइव गियरबॉक्स में रिवर्स सेल्फ-लॉकिंग विशेषता होती है जो सिस्टम की स्थिरता को बढ़ाती है और सुरक्षा कारक को बढ़ाती है।पारंपरिक स्विंग उत्पादों की तुलना में, स्लीविंग ड्राइव गियरबॉक्स स्थापित करना आसान है, बनाए रखना आसान है, और काफी स्थापना स्थान बचाता है।स्लीविंग ड्राइव गियरबॉक्स ऑवरग्लास वर्म तकनीक को अपनाता है जो दांतों को अधिक संपर्क प्रदान करता है, इस प्रकार उच्च टॉर्क देता है।स्लीविंग ड्राइव के फील्ड लाइफ को बढ़ाने के लिए स्लीविंग गियर और रेसवे हार्ड प्रोसेसिंग टेक्नोलॉजी।स्लीविंग ड्राइव गियरबॉक्स पूरी तरह से संलग्न है जो ड्राइव को विभिन्न पर्यावरणीय परिस्थितियों जैसे धूल, पानी, रेत आदि से बचा सकता है।
अनुप्रयोग
स्पाइडर-माउंटेड प्लेटफॉर्म एप्लीकेशन
स्पाइडर-टाइप हाई-राइज कार मुख्य रूप से अचिह्नित पहिया प्रकार, अचिह्नित रबर ट्रैक प्रकार दो चलने के तरीकों में है।
विशिष्ट संरचना डिजाइन:
1 लेग मैकेनिज्म डिज़ाइन हाई-एल्टीट्यूड वर्क व्हीकल में विभिन्न प्रकार के पैर होते हैं, जो पूरे वाहन की कार्य भूमिका की स्थिरता को सुनिश्चित करने और सुनिश्चित करने के लिए मजबूत और विश्वसनीय, संचालित करने में आसान होते हैं।
2 पैर अवधि निर्धारण उच्च ऊंचाई काम वाहन पैर आम तौर पर आगे और पीछे सेट कर रहे हैं, और दोनों पक्षों के लिए विस्तार, पैर समर्थन बिंदु स्थिति चयन की ऊर्ध्वाधर दिशा उपयुक्त होने के लिए, इसका सिद्धांत यह है कि अंशांकन भार में ऑपरेटिंग प्लेटफॉर्म और सबसे अधिक (बड़ी) ऑपरेटिंग रेंज, आवश्यकताओं को पूरा करने के लिए वाहन की स्थिरता।
