उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | आदर्श: | SE14" |
|---|---|---|---|
| गियर अनुपात: | 85:1 | रेटेड आउटपुट टॉर्क: | 6550 एनएम |
| टोर्क पकड़ना: | 68000 एनएम | झुकाव टोक़: | 54200 एनएम |
| अक्षीय भार: | 680 kN | रेडियल लोड: | 230 kN |
| प्रमुखता देना: | high load hydraulic slew drive,se14 hydraulic slew drive,hydraulic dual axis slew drive |
||

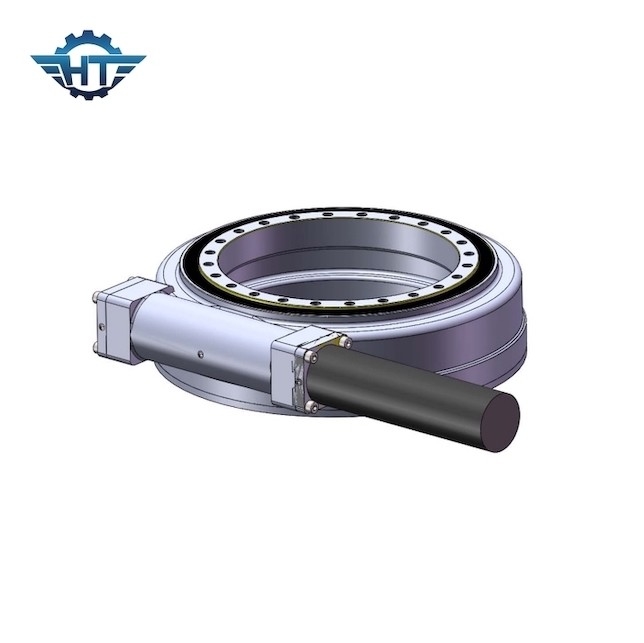

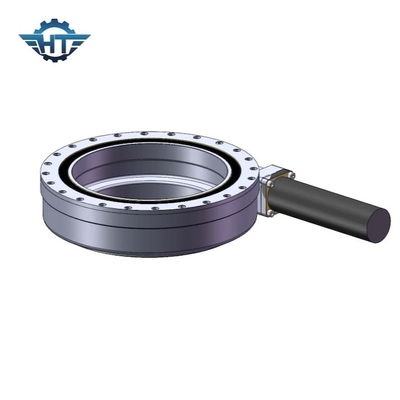

सेल्फ प्रोपेल्ड मॉड्यूलर ट्रांसपोर्टर के लिए हाई लोड हाइड्रोलिक स्लीव ड्राइव
हाइड्रोलिक स्लीव ड्राइव विवरण:
स्व-चालित हाइड्रोलिक फ्लैटबेड आवेदन
एसपीएमटी स्व-चालित मॉड्यूलर ट्रांसपोर्टर के लिए छोटा है और इसे स्व-चालित मॉड्यूल ट्रांसपोर्टर के रूप में जाना जाता है, जिसे स्व-चालित हाइड्रोलिक फ्लैटबेड के रूप में भी जाना जाता है।मुख्य रूप से भारी, बड़े, उच्च, विशेष संरचना परिवहन में उपयोग किया जाता है, इसके फायदे मुख्य रूप से लचीले, आसान लोडिंग और अनलोडिंग हैं, वाहक की मात्रा और वजन के अनुसार, श्रृंखला समानांतर मुक्त संयोजन, 15,000 टन से अधिक का अधिकतम परिवहन रिकॉर्ड।SPMT का व्यापक रूप से उपकरण निर्माण, पेट्रोलियम, रसायन, अपतटीय तेल, पुल निर्माण और अन्य क्षेत्रों में उपयोग किया जाता है।
संक्षेप में "क्रॉस-कार"।कंटेनर टर्मिनलों या यार्ड में उपयोग की जाने वाली एक विशेष मशीनरी।इसका उपयोग कंटेनर क्षैतिज हैंडलिंग के साथ-साथ यार्ड यार्ड कोड के लिए किया जा सकता है, और प्रतिस्थापन के लिए विभिन्न प्रकार के वाहनों के रूप में, एक बहुउद्देश्यीय मशीनरी है।क्षैतिज रूप से परिवहन करते समय, गति आम तौर पर 23 किमी/घंटा होती है;32 किमी तक।यह वाहन की अच्छी गतिशीलता और छोटे स्विंग त्रिज्या की विशेषता है;ढेर क्षमता के साथ सिंगल, डबल, थ्री- और फोर-टियर क्रॉस-कैरिज हैं।चित्रण से पता चलता है कि सिंगल-लेयर क्रॉस-ट्रांसपोर्ट वाहन मुख्य रूप से क्षैतिज हैंडलिंग के लिए उपयोग किए जाते हैं, कंटेनरों को ढेर नहीं किया जा सकता है, लेकिन चेसिस कार या रेलवे वाहनों पर प्रतिस्थापित किया जा सकता है, इसकी स्थिरता बेहतर है, गति में सुधार किया जा सकता है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| आदर्श |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
विशेषताएँ
1. दांत का प्रकार: पेचदार दांत
2. असर भार: हल्का भार
3. ड्राइव प्रकार: मोटर ड्राइव
4. मॉड्यूल: 5/3.75
5. वर्म शाफ्ट की संख्या: 1
6. गियर अनुपात: 85: 1
7. दक्षता: 40%
8. सेल्फ लॉकिंग गियर्स: हाँ
9 वजन: 63 किलो
