उत्पाद विवरण:
|
| नमूना: | SE9 | टोर्क पकड़ना: | 30800 एनएम |
|---|---|---|---|
| झुकाव टोक़: | 45000 एनएम | आउटपुट टॉर्क: | 4400 एनएम |
| रंग: | के रूप में अनुरोध किया | स्थिर अक्षीय भार: | 340 kN |
| स्टेटिक रेडिकल लोड: | 130 kN | मोटर वोल्टेज: | 24V,12V,220V,380V |
| प्रमुखता देना: | केंद्रित हेलीओस्टेट स्लीविंग असर ड्राइव,स्लीविंग असर ड्राइव आईपी 66 पेंटिंग,केंद्रित हेलीओस्टैट वर्म स्लीविंग ड्राइव |
||

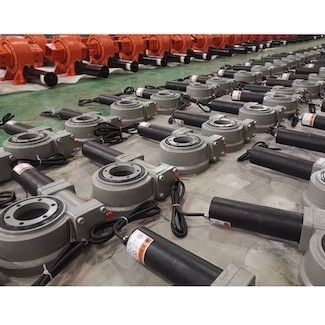

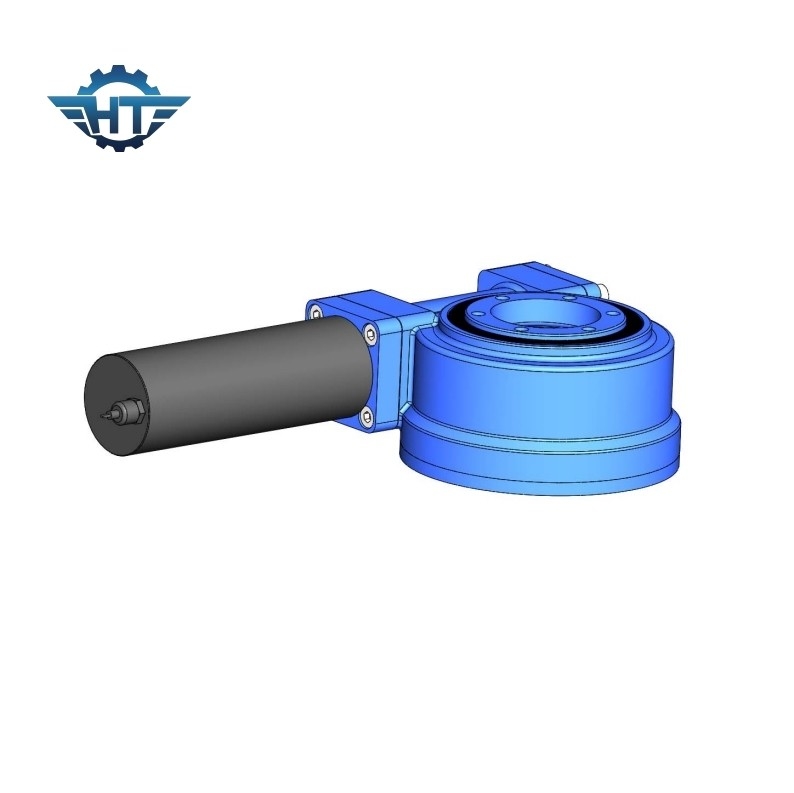

केंद्रित हेलियोस्टैट के लिए IP66 पेंटिंग के साथ ट्रैकिंग सन स्लीव ड्राइव असर
डबल लिफाफा स्लीव ड्राइव
सर्कमफेरेंशियल स्लीविंग ड्राइव एक पारंपरिक और परिपक्व तकनीक है, लेकिन स्लीविंग ड्राइव एक एकीकृत संरचना के रूप में अपेक्षाकृत नई है।एकीकरण की डिग्री में सुधार न केवल आवेदन में कई फायदे लाता है, बल्कि निर्माण और उपयोग के लिए बहुत सुविधा भी पैदा करता है।इस संरचना की सटीकता और स्थायित्व में सुधार करना और इसके उपयोग के क्षेत्र का और विस्तार करना डिजाइन, निर्माण और उपयोगकर्ताओं के लिए व्यवहार में लगातार सुधार और विकास का पता लगाने के लिए महत्वपूर्ण कार्य हैं।
स्लीविंग ड्राइव पेयर के विनिर्देश और मॉडल अलग-अलग हैं, जैसे कि SE/ZE/VE//ZSVE/ZSDE, etc.1", 3", 5", 7", 9", 12", 14", 17"। , 21", 25" और अन्य विनिर्देश। मॉडल लेबल में "एसई" का अर्थ है: अंग्रेजी संक्षिप्त नाम स्लीविंग एंड एनक्लोज़ Q370571775।
क्योंकि मुख्य घटक स्लीविंग बेयरिंग को अपनाता है, यह एक ही समय में अक्षीय बल, रेडियल बल और झुकाव क्षण को सहन कर सकता है।स्लीविंग ड्राइव जोड़ी को स्थापित करना आसान है, बनाए रखना आसान है, और स्थापना स्थान को काफी हद तक बचाता है।इस उत्पाद का व्यापक रूप से निर्माण मशीनरी और नए ऊर्जा क्षेत्रों में उपयोग किया जा सकता है जैसे भारी शुल्क वाले फ्लैटबेड ट्रक, कंटेनर क्रेन, ट्रक-माउंटेड क्रेन, हवाई कार्य वाहन, सूर्य गश्त के लिए सौर ऊर्जा जनरेटर सिस्टम इत्यादि।
स्लीविंग ड्राइव को मूल रूप से सिंगल वर्म ड्राइव स्लीविंग ड्राइव और डबल वर्म ड्राइव स्लीविंग ड्राइव में विभाजित किया जा सकता है।
एसई मॉडल प्रदर्शन पैरामीटर
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टोक़ (एनएम) |
AXIAL लोड (केएन) |
रेडियल लोड (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
स्लीविंग ड्राइव के लिए आवेदन के क्षेत्र
वर्म गियर और वर्म मैकेनिज्म का इस्तेमाल अक्सर ऐसे मौकों पर किया जाता है जहां दो शाफ्ट कंपित होते हैं, ट्रांसमिशन अनुपात बड़ा होता है, ट्रांसमिशन पावर बड़ी नहीं होती है, या रुक-रुक कर काम करती है।
स्लीविंग ड्राइव को मुख्य इंजन पर लागू किया जा सकता है जो सर्कुलर मोशन करता है, जैसे क्रेन टर्नटेबल, रोटेटिंग मशीनरी, और अन्य मशीनें जो सर्कुलर काम करती हैं।एक बार जब उत्पाद को उत्पादन में डाल दिया जाता है, तो इसका व्यापक रूप से हवाई कार्य वाहनों और ट्रक क्रेन द्वारा प्रतिनिधित्व निर्माण मशीनरी के क्षेत्र में उपयोग किया जा सकता है, साथ ही साथ सौर फोटोवोल्टिक बिजली उत्पादन और पवन ऊर्जा उत्पादन द्वारा प्रस्तुत नई ऊर्जा के क्षेत्र में भी इस्तेमाल किया जा सकता है। स्वचालन के अन्य क्षेत्रों के रूप में, मशीन उपकरण निर्माण, एयरोस्पेस संचार, आदि। यह कहा जा सकता है कि, इस उत्पाद की बाजार क्षमता बहुत बड़ी है।
स्लीविंग ड्राइव पेयर की आवेदन सूची: निर्माण मशीनरी के लिए डबल वर्म स्लीविंग ड्राइव, ट्रक-माउंटेड क्रेन की स्लीविंग ड्राइव, हैवी-ड्यूटी फ्लैटबेड ट्रक की स्लीविंग ड्राइव, एरियल वर्क व्हीकल की स्लीविंग ड्राइव, रेल कार की स्लीविंग ड्राइव, सीवेज सक्शन की स्लीविंग ड्राइव ट्रक, रोटरी पंजा की स्लीविंग ड्राइव, ब्रिज इंस्पेक्शन व्हीकल स्लीविंग ड्राइव, चाइना रेलवे बीम लिफ्टर स्लीविंग ड्राइव, विंड पावर यॉ स्लीविंग ड्राइव, सोलर स्लीविंग ड्राइव।
