उत्पाद विवरण:
|
| नमूना: | 3 इंच | गियर अनुपात: | 31:1 |
|---|---|---|---|
| क्षमता: | 40% | इंस्टॉल: | खड़ा |
| प्रकार: | एकल कृमि और संलग्न घर | आवेदन: | सौर ऊर्जा |
| OEM सेवा: | उपलब्ध | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | 24V ग्रह मोटर | सामग्री: | 42Crmo |
| प्रमुखता देना: | VE3 स्मॉल सोलर ट्रैकर स्लीविंग ड्राइव,स्लीविंग ड्राइव मोटर सिंगल वर्म,VE3 स्मॉल इलेक्ट्रिक स्लीव ड्राइव |
||

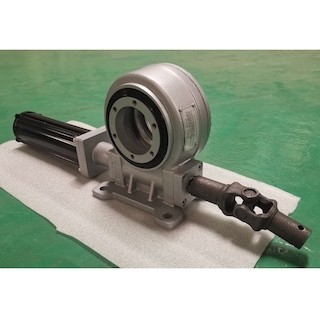

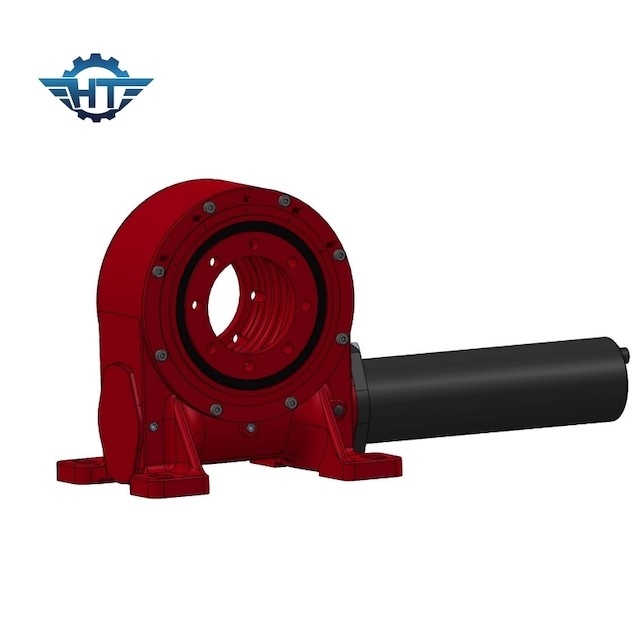

VE3 स्मॉल साइज स्लीविंग ड्राइव, IP66 फॉर 30 फील्ड लाइफ एप्लाइड इन सोलर ट्रैकिंग सिस्टम
IP66 30 फील्ड-लाइफ स्लीव ड्राइव
स्लीविंग ड्राइव ट्रांसमिशन मैकेनिज्म के खुलेपन के अनुसार, स्लीविंग ड्राइव को ओपन टाइप और क्लोज्ड टाइप में विभाजित किया जा सकता है।आमतौर पर, खुले प्रकार की संरचना का उपयोग ज्यादातर उन अनुप्रयोगों में किया जाता है जहां पर्यावरण बहुत कठोर होता है और रखरखाव और रखरखाव चक्र छोटा होता है, और खुले प्रकार की संरचना भागों के लिए अधिक सुविधाजनक होती है।निरीक्षण, रखरखाव और रखरखाव, और अधिक सुविधाजनक प्रतिस्थापन।दूसरी ओर, जहां पर्यावरण की स्थिति ज्यादा नहीं बदलती है और पर्यावरण प्रदूषण का स्तर मध्यम स्तर से नीचे है, बंद संरचना एक लंबा रखरखाव जीवन चक्र प्रदान कर सकती है।
स्लीविंग ड्राइव रेडियल और अक्षीय भार को सुरक्षित रूप से पकड़ सकता है, साथ ही घूर्णन के लिए एक टोक़ संचारित कर सकता है।रोटेशन एक ही अक्ष में हो सकता है, या एक साथ कई अक्षों में हो सकता है।स्लीविंग रिंग ड्राइव गियरिंग, बेयरिंग, सील, हाउसिंग, मोटर और अन्य सहायक घटकों का निर्माण करके और उन्हें एक तैयार गियरबॉक्स में असेंबल करके बनाया जाता है।
उत्पाद लाभ
स्लीविंग ड्राइव के उत्कृष्ट लाभ इस प्रकार हैं:
• डिजाइन बहुत कॉम्पैक्ट है, सीमित स्थान के साथ यांत्रिक उपकरणों की स्थापना के लिए उपयुक्त है।
• एक बहुत ही कॉम्पैक्ट डिजाइन में बहुत अधिक भार वहन क्षमता।
• जादा देर तक टिके।
• कम रखरखाव लागत।
• कास्ट हाउसिंग आंतरिक भागों की सुरक्षा करता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
होल्डिंग टोक़ (एनएम) |
झुकाव टोक़ (एनएम) |
AXIAL लोड (केएन) |
रेडियल लोड (केएन) |
अनुपात | क्षमता | शुद्धता | आईपी | वर्किंगटेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | 0.10 | 66 | -40～+120 | हां | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | 0.10 | 66 | -40～+120 | हां | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | 0.10 | 66 | -40～+120 | हां | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | 0.10 | 66 | -40～+120 | हां | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | 0.10 | 66 | -40～+120 | हां | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | 0.10 | 66 | -40～+120 | हां | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | 0.10 | 66 | -40～+120 | हां | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | 0.10 | 66 | -40～+120 | हां | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | 0.10 | 66 | -40～+120 | हां | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | 0.10 | 66 | -40～+120 | हां |
251 |
अनुप्रयोग
नए प्रकार के स्लीविंग ड्राइव (वर्म गियर और वर्म स्लीविंग मैकेनिज्म) की डिज़ाइन सुविधाएँ और अनुप्रयोग फ़ील्ड
खोल बहुत उच्च शक्ति के साथ उच्च गुणवत्ता वाले कास्ट स्टील से बना है।वर्म गियर और वर्म सभी 42CrMo और फोटोयन नाइट्राइड से बने होते हैं।पहनने के प्रतिरोध और ताकत पारंपरिक घरेलू गैस नाइट्राइडिंग 50Mn सामग्री से अधिक है।कठोरता से मजबूत, सेवा जीवन लंबा है।इस उत्पाद का उपयोग फ्लैटबेड परिवहन वाहनों, लॉग क्रेन, सिंगल-कॉलम क्रेन, बीम लिफ्टर्स, ट्रक-माउंटेड क्रेन, एरियल वर्क वाहन, सौर निरीक्षण के लिए सौर ऊर्जा, स्वचालन उपकरण और अन्य यांत्रिक उपकरणों के लिए किया जा सकता है;सौर फोटोवोल्टिक बिजली उत्पादन उद्योग में, स्लीविंग ड्राइव आमतौर पर डीसी ग्रहीय गियर वाली मोटरों से सुसज्जित होती हैं या एसी गियर वाली मोटर मुख्य रूप से उपयोग की जाती हैं;निर्माण मशीनरी में, हाइड्रोलिक मोटर्स का उपयोग मुख्य रूप से पावर ड्राइव सिस्टम के रूप में किया जाता है।
