उत्पाद विवरण:
|
| नमूना: | जीरो बैकलैश 3 इंच | गियर अनुपात: | 31:1 |
|---|---|---|---|
| आवेदन: | परवलयिक हालांकि और हीटिंग टॉवर | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | एन्कोडर के साथ 24VDC गियर मोटर | इंस्टालेशन: | क्षैतिज घुड़सवार |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.03 डिग्री से कम |
| प्रमुखता देना: | worm drive gearbox,worm gear slewing ring |
||

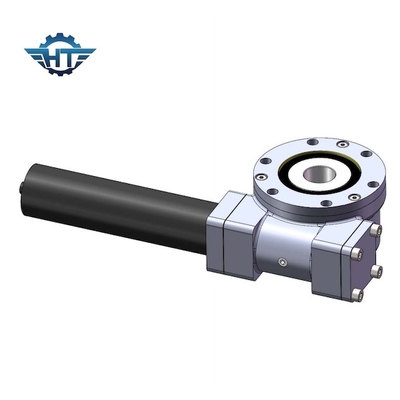

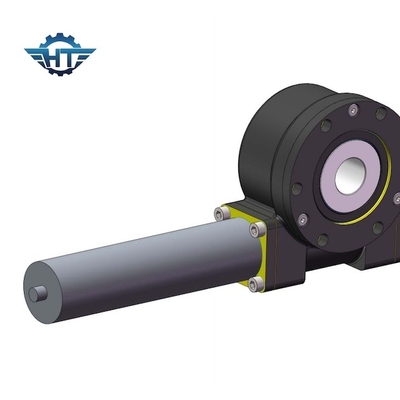

जीरो बैकलैश सिंगल एक्सिस वर्म ड्राइव गियरबॉक्स परवलयिक के लिए हालांकि और हीटिंग टॉवर
सिंगल एक्सिस वर्म ड्राइव विवरण
वर्म गियर बॉक्स एक स्लीविंग रिंग, वर्म, कास्टिंग हाउसिंग और मानक घटकों जैसे बेयरिंग और बोल्ट आदि से बना होता है। स्लीविंग ड्राइव अधिक अक्षीय भार, रेडियल लोड और टिल्टिंग पल को बनाए रखने में सक्षम है।टर्नटेबल या फ्रेम स्लीविंग ड्राइव द्वारा संचालित दिगंश और ऊंचाई पर घूमता है।जीरो बैकलैश स्लीविंग ड्राइव एक विशेष स्लीविंग ड्राइव है जिसके गियर और वर्म में एक परफेक्ट मेश होता है और इसमें लुब्रिकेशन और ऑपरेटिंग हीटिंग के उचित अंतराल भी होते हैं।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
अनुप्रयोग
विशिष्ट स्लीविंग ड्राइव अनुप्रयोगों में सौर ऊर्जा संयंत्र, पवन टर्बाइन, ट्रक क्रेन, हवाई कार्य वाहन, उपयोगिता उपकरण, हाइड्रोलिक उपकरण, पेट्रोलियम उपकरण, व्हील स्टीयरिंग उपकरण, उत्खनन और स्वचालित लिफ्ट शामिल हैं।ऐसे कई अन्य अनुप्रयोग हैं जिन्हें संपूर्ण रूप से सूचीबद्ध नहीं किया जा सकता है, क्योंकि स्विंग ड्राइव एक ही ट्रांसमिशन पर उच्च भार और उच्च टोक़ की आवश्यकता वाले अनुप्रयोगों के लिए विकल्प हैं।
