उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | 17 इंच |
|---|---|---|---|
| गियर अनुपात: | 102:1 | रेटेड आउटपुट टॉर्क: | 9400 एनएम |
| झुकाव टोक़: | 135600 एनएम | टोर्क पकड़ना: | 65040 एनएम |
| परिवहन पैकेज: | लकड़ी की पेटियां | आवेदन: | सौर ट्रैकर्स |
| प्रमुखता देना: | SE17 सिंगल एक्सिस स्लीविंग ड्राइव,9400Nm सोलर ट्रैकर ड्राइव,9400Nm वर्म ड्राइव स्लीव रिंग |
||

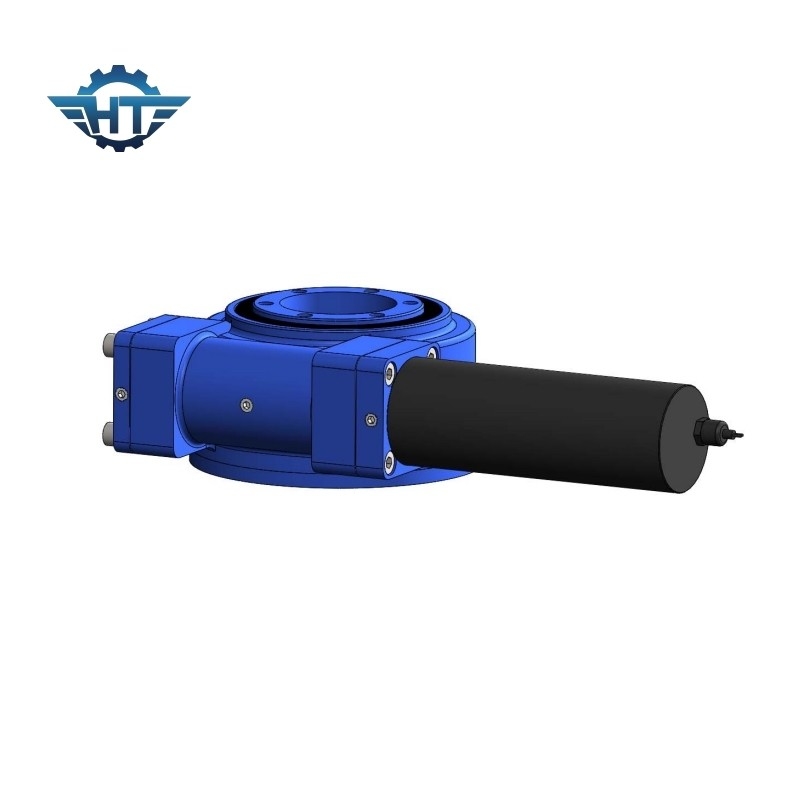

SE17 सोलर ट्रैकर्स के लिए IP66 संलग्न आवास के साथ वर्म गियर ड्राइव को कवर करता है
सिंगल एक्सिस स्लीव ड्राइवविवरण
एसई स्लीव रिंग बेयरिंग ड्राइव अक्षीय बल को सहन कर सकता है।यह निर्माण मशीनरी, हबर मशीनरी, हवाई प्लेटफॉर्म वाहन, सैन्य, आदि के लिए कॉम्पैक्ट संरचना में डिज़ाइन किया गया है। यह एकल अक्ष सौर ट्रैकिंग प्रणाली और दोहरी धुरी सौर ट्रैकिंग प्रणाली जैसे कुशल सौर उत्पादन प्रणाली का उत्पादन करने के लिए सौर ट्रैकिंग सिस्टम में भी व्यापक रूप से उपयोग किया जाता है। .
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
SE17 स्लीव ड्राइव पैरामीटर
| प्रोडक्ट का नाम | SE17 स्लीव ड्राइव |
| आउटपुट टॉर्क | 9400 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 135600 एनएम |
| टोर्क पकड़ना | 65040 एनएम |
| स्थिर अक्षीय रेटिंग | 980 kN |
| स्टेटिक रेडियल रेटिंग | 390 kN |
| गतिशील अक्षीय रेटिंग | 490 kN |
| गतिशील रेडियल रेटिंग | 245 kN |
| मोटर विकल्प | 380V/220V एसी मोटर, डीसी मोटर |
| उत्पाद शैली | दोहरी धुरी;एकल अक्ष;सीपीवी/एचसीपीवी;सौर डिश;परवलयिक;सौर टावर |
| आवेदन सुविधा | सौर ट्रैकिंग प्रणाली, औद्योगिक मशीनरी |
आवेदन पत्र
फ्लैट सिंगल एक्सिस ट्रैकिंग
ट्रैकिंग विधियों में, फ्लैट सिंगल-एक्सिस ट्रैकिंग सबसे अधिक इस्तेमाल की जाने वाली विधि है।इसे उत्तर-दक्षिण अक्ष ट्रैकिंग और पूर्व-पश्चिम अक्ष ट्रैकिंग में विभाजित किया गया है।पूर्व-पश्चिम अक्ष ट्रैकिंग का निश्चित झुकाव वाली स्थापना पर कोई स्पष्ट लाभ नहीं है, और उत्तर-दक्षिण अक्ष ट्रैकिंग का प्रभाव पूर्व-पश्चिम अक्ष ट्रैकिंग की तुलना में बेहतर है।.फ्लैट सिंगल-अक्ष ट्रैकिंग कम अक्षांश क्षेत्रों के लिए विशेष रूप से उपयुक्त है
